همانطور که میدانید ترموکوپلها یکی از مهمترین ابزار اندازه گیری دقیق دما در صنعت هستند که کمک بسیار بزرگی به فرایند تولید میکنند. این ترموکوپلها انواع مختلفی دارند و دو نوع از کاربردیترین آنها نوع K و N هستند. ویژگیهای خاص این دو نوع باعث شده است انتخاب بین آنها سخت شود. به همین دلیل، در این مقاله قصد داریم تفاوت ترموکوپل نوع N با نوع K را به طور کامل بررسی کرده و اطلاعات دقیقی در این باره در اختیار شما عزیزان قرار دهیم تا در هنگام خرید ترموکوپل بهترین انتخاب را داشته باشید.

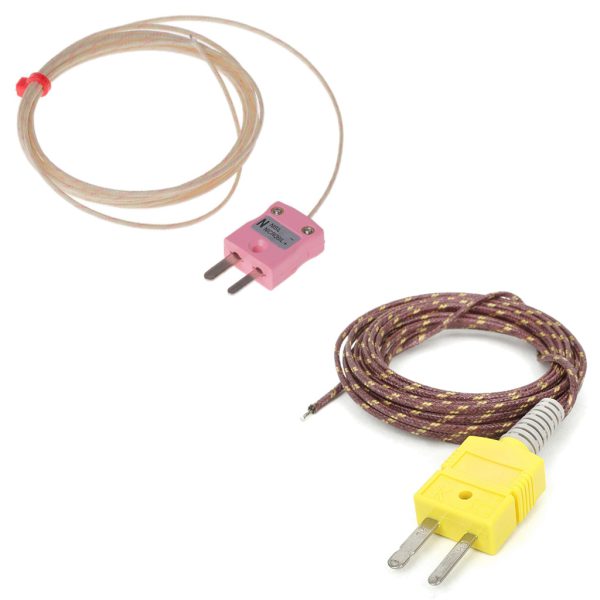

کلیدیترین تفاوت ترموکوپل نوع N با نوع K
تفاوتهای اساسی بین ترموکوپلهای نوع N و K در جنبههای مختلف فنی و عملکردی نمایان میشود. در ساختار متالورژیکی، ترموکوپل تایپ N با بهرهگیری از آلیاژهای نیکروسیل-نیسیل، پایداری حرارتی بالاتری نسبت به آلیاژهای کرومل-آلومل در نوع K نشان میدهد. حضور سیلیکون در ترکیب آلیاژی نوع N، مقاومت بیشتری در برابر اکسیداسیون ایجاد میکند.
از نظر دامنه دمایی، هر دو نوع ترموکوپل محدوده نسبتاً مشابهی را پوشش میدهند، اما ترموکوپل تایپ N با قابلیت اندازهگیری دما تا ۱۳۰۰ درجه سانتیگراد، محدوده دمایی اندکی بالاتر از نوع K با حداکثر ۱۲۵۰ درجه سانتیگراد را پوشش میدهد. اما نکته قابل توجه این است که در دماهای بالا، ترموکوپل تایپ N پایداری بیشتری از خود نشان میدهد.
مورد بعدی پدیده رانش حرارتی است که یکی از تفاوتهای کلیدی بین این دو نوع ترموکوپل است. ترموکوپل تایپ K در دماهای بالای ۸۰۰ درجه سانتیگراد دچار رانش حرارتی قابل توجهی میشود، در حالی که ترموکوپل تایپ N به دلیل ساختار متالورژیکی بهینهشده، رانش حرارتی بسیار کمتری را تجربه میکند. این ویژگی باعث میشود که در کاربردهای طولانیمدت در دمای بالا، نوع N دقت بیشتری داشته باشد.
حساسیت الکتریکی این دو نوع ترموکوپل نیز تفاوتهایی دارد. ترموکوپل تایپ K با حساسیت حدود ۴۱ میکروولت بر درجه سانتیگراد در دمای اتاق، اندکی حساستر از نوع N با ۳۹ میکروولت بر درجه سانتیگراد است. با این حال، پایداری بیشتر سیگنال خروجی در نوع N، این تفاوت جزئی را جبران میکند.
در محیطهای خورنده و اکسیدکننده، تفاوت عملکرد این دو نوع ترموکوپل چشمگیر است. ترموکوپل نوع N به دلیل مقاومت بالاتر در برابر اکسیداسیون و سولفوراسیون، عمر مفید طولانیتری دارد. در مقابل، ترموکوپل نوع K به دلیل وجود کروم در ساختار خود، در محیطهای اکسیدکننده دچار تخریب تدریجی میشود.
از نظر خطیبودن پاسخ، ترموکوپل تایپ N رفتار خطیتری در محدوده دمایی کاری خود نشان میدهد. این در حالی است که ترموکوپل تایپ K در دماهای بالاتر از ۱۰۰۰ درجه سانتیگراد، انحراف قابل توجهی از رفتار خطی نشان میدهد که نیازمند تصحیحات بیشتر در محاسبات است.
مقاومت در برابر تشعشعات هستهای یکی دیگر از تفاوتهای مهم بین این دو نوع ترموکوپل است. ترموکوپل تایپ N مقاومت بالاتری در برابر تشعشعات هستهای دارد که آن را برای کاربردهای هستهای مناسبتر میسازد. این در حالی است که ترموکوپل تایپ K در محیطهای با تشعشع بالا، تغییرات بیشتری در خصوصیات خود نشان میدهد.
پایداری طولانیمدت نیز از جنبههای متمایزکننده این دو نوع ترموکوپل است. ترموکوپل تایپ N با کاهش کمتر دقت در طول زمان، نیاز به کالیبراسیون کمتری دارد. در مقابل، ترموکوپل تایپ K به دلیل تغییرات تدریجی در ساختار متالورژیکی خود، نیازمند کالیبراسیونهای دورهای بیشتری است.
رفتار دینامیکی این دو نوع ترموکوپل نیز تفاوتهایی را نشان میدهد. اگرچه هر دو نوع زمان پاسخدهی مناسبی دارند، اما ترموکوپل نوع N ثبات بیشتری در پاسخهای دینامیکی نشان میدهد که در کاربردهای با تغییرات سریع دما اهمیت مییابد.

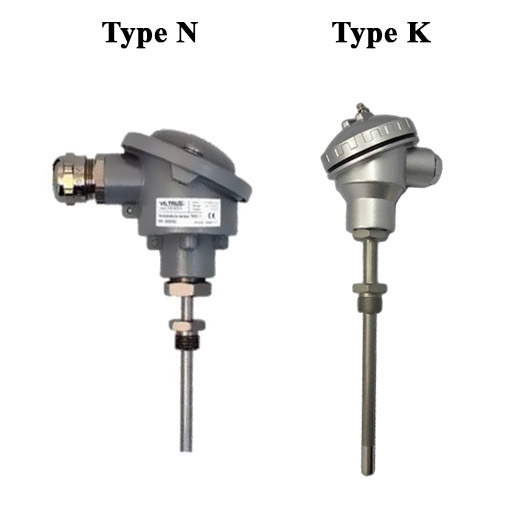

کاربردهای صنعتی ترموکوپلهای N و K
امروزه استفاده از ترموکوپلهای نوع N و K در طیف گستردهای از صنایع گسترش یافته است. از جمله مهمترین کاربردهای این دو نوع ترموکوپل در صنایع با توجه به تفاوتهایی که دارند، میتوان به موارد زیر اشاره کرد:
صنایع فولاد و ذوب فلزات
در صنایع فولاد و ذوب فلزات، ترموکوپل نوع N به دلیل پایداری حرارتی بالا و مقاومت در برابر اکسیداسیون، کاربرد ویژهای در کورههای ذوب و عملیات حرارتی دارد. این ترموکوپل در دماهای بالای ۱۰۰۰ درجه سانتیگراد، دقت اندازهگیری بالاتری را حفظ میکند که برای کنترل دقیق فرآیندهای متالورژیکی ضروری است.
صنعت پتروشیمی
در صنعت پتروشیمی، هر دو نوع ترموکوپل کاربردهای متفاوتی دارند. ترموکوپل تایپ K در راکتورهای شیمیایی با دمای متوسط و در خطوط فرآیندی استفاده میشود، در حالی که ترموکوپل نوع N در واحدهای کراکینگ کاتالیستی و برجهای تقطیر که نیاز به پایداری بالا در محیطهای خورنده دارند، ترجیح داده میشود.
نیروگاهها
صنعت نیروگاهی یکی از مهمترین حوزههای کاربرد این ترموکوپلهاست. در نیروگاههای حرارتی، ترموکوپل نوع K به دلیل قیمت مناسب و عملکرد قابل قبول، در مانیتورینگ دمای بویلرها و توربینهای بخار استفاده میشود. در مقابل، ترموکوپل تایپ N در نیروگاههای هستهای به دلیل مقاومت بالا در برابر تشعشعات و پایداری طولانیمدت، کاربرد گستردهای یافته است.
صنایع سرامیک و شیشه
در صنایع سرامیک و شیشه، دقت اندازهگیری دما بسیار حیاتی است. ترموکوپل نوع N در کورههای پخت سرامیک و شیشه که نیاز به کنترل دقیق دما در محدوده ۸۰۰ تا ۱۲۰۰ درجه سانتیگراد دارند، عملکرد مطلوبی نشان میدهد. ترموکوپل تایپ K نیز در مراحل خنککاری و عملیات حرارتی با دمای پایینتر استفاده میشود.
صنعت هوافضا
صنعت هوافضا نیازمند اندازهگیری دقیق دما در شرایط بحرانی است. ترموکوپل تایپ N در موتورهای جت و سیستمهای پیشرانش که تحت تنشهای حرارتی شدید قرار دارند، کاربرد دارد. ترموکوپل تایپ K نیز در سیستمهای هواکش و کنترل دمای کابین هواپیما استفاده میشود.
صنعت خودروسازی
در صنایع خودروسازی، ترموکوپل نوع K به دلیل قیمت مناسب و پایداری کافی، در سیستمهای اگزوز و کنترل موتور کاربرد گستردهای دارد. ترموکوپل تایپ N در آزمایشگاههای تحقیق و توسعه خودرو و در تستهای عملکرد موتور که نیاز به دقت بالاتر دارند، استفاده میشود.
صنعت غذا و دارو
صنایع غذایی و دارویی نیز از این ترموکوپلها بهره میبرند. ترموکوپل تایپ K در فرآیندهای استریلیزاسیون و پاستوریزاسیون که دمای کمتر از ۲۰۰ درجه سانتیگراد دارند، استفاده میشود. ترموکوپل نوع N در کورههای خشککن صنعتی و راکتورهای تولید دارو که نیاز به کنترل دقیقتر دما دارند، کاربرد دارد.
صنایع الکترونیک
در صنعت الکترونیک، این ترموکوپلها در فرآیندهای لحیمکاری و تست قطعات استفاده میشوند. ترموکوپل نوع K در دستگاههای لحیمکاری موج و کورههای بازفلو کاربرد دارد، در حالی که ترموکوپل تایپ N در تستهای حرارتی طولانیمدت قطعات الکترونیکی استفاده میشود.
صنایع پلیمر و لاستیک
در صنایع پلیمر و لاستیک، کنترل دقیق دما در فرآیند تولید اهمیت ویژهای دارد. ترموکوپل تایپ K در اکسترودرها و قالبهای تزریق پلاستیک استفاده میشود، در حالی که ترموکوپل تایپ N در فرآیندهای ولکانیزاسیون لاستیک که نیاز به پایداری بیشتر در دماهای بالا دارند، به کار میرود.

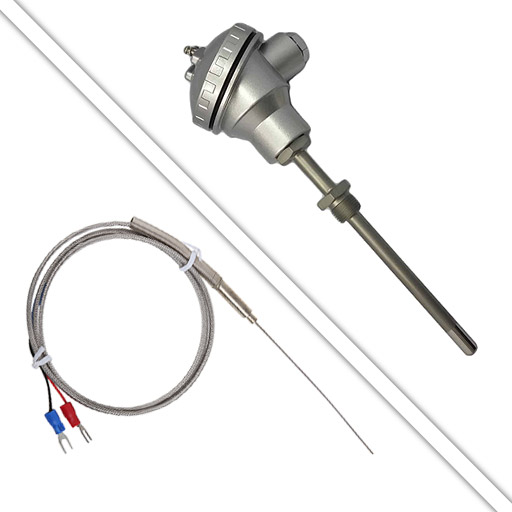

مزایا و معایب ترموکوپلهای نوع N و K
مزایا و معایب ترموکوپلهای نوع N و Kبررسی جامع مزایا و معایب ترموکوپلهای نوع N و K نقش مهمی در انتخاب صحیح این تجهیزات برای کاربردهای مختلف دارد. ترموکوپل نوع N از نظر پایداری حرارتی مزیت قابل توجهی نسبت به سایر انواع ترموکوپلها دارد. این پایداری به خصوص در کاربردهای طولانیمدت و دماهای بالا، باعث کاهش نیاز به کالیبراسیونهای مکرر میشود. همچنین مقاومت بالا در برابر اکسیداسیون و خوردگی، عمر مفید این نوع ترموکوپل را افزایش میدهد.
با این حال، ترموکوپل تایپ N با محدودیتهایی نیز روبروست. قیمت بالاتر نسبت به ترموکوپل تایپ K یکی از معایب اصلی آن محسوب میشود. همچنین در دسترس بودن محدودتر و تنوع کمتر در اشکال و ابعاد مختلف، میتواند انتخاب این نوع ترموکوپل را در برخی کاربردها با محدودیت مواجه کند.
ترموکوپل تایپ K از مزیت قیمت مناسب و در دسترس بودن گسترده برخوردار است. این ترموکوپل به دلیل سابقه طولانی استفاده در صنعت، از پشتیبانی تجهیزات و لوازم جانبی متنوعی نیز برخوردار میباشد. حساسیت بالاتر نسبت به نوع N در دمای اتاق، مزیت دیگری است که در کاربردهای دمای پایین اهمیت مییابد.
یکی از معایب اصلی ترموکوپل k، رانش حرارتی قابل توجه در دماهای بالاست. این مسئله به خصوص در کاربردهایی که نیاز به دقت بالا در دماهای بیش از ۸۰۰ درجه سانتیگراد دارند، میتواند مشکلساز باشد. همچنین حساسیت به اکسیداسیون و تغییرات ساختاری در دماهای بالا، نیاز به تعویض و نگهداری بیشتری را ایجاد میکند.
در محیطهای خورنده، ترموکوپل نوع N عملکرد بهتری نشان میدهد. مقاومت بالاتر در برابر سولفوراسیون و کربوریزاسیون، استفاده از آن را در صنایع پتروشیمی و فرآیندهای شیمیایی مطلوبتر میسازد. در مقابل، ترموکوپل تایپ K در این محیطها دچار تخریب سریعتر میشود که هزینههای نگهداری را افزایش میدهد.
از نظر پاسخ دینامیکی، هر دو نوع ترموکوپل عملکرد نسبتاً مشابهی دارند، اما ترموکوپل تایپ N ثبات بیشتری در پاسخهای دینامیکی نشان میدهد. این ویژگی در فرآیندهایی که نیاز به کنترل دقیق و سریع دما دارند، یک مزیت محسوب میشود.
در کاربردهای هستهای و محیطهای با تشعشع بالا، ترموکوپل تایپ N مزیت قابل توجهی دارد. مقاومت بالاتر در برابر تشعشعات و تغییرات کمتر در خواص ترموالکتریکی، استفاده از آن را در این محیطها توجیهپذیر میکند. ترموکوپل نوع K در چنین محیطهایی عملکرد ضعیفتری دارد و نیاز به تعویض مکرر خواهد داشت.
خطیبودن پاسخ در محدوده دمایی کاری نیز از جنبههای مهم مقایسه بین این دو نوع ترموکوپل است که در هنگام خرید باید به آنها توجه داشته باشید. ترموکوپل نوع N رفتار خطیتری در کل محدوده دمایی خود نشان میدهد که کالیبراسیون و محاسبات را سادهتر میکند. در مقابل، انحراف از حالت خطیبودن در ترموکوپل نوع K، به خصوص در دماهای بالا، نیاز به تصحیحات پیچیدهتری دارد.
قابلیت اطمینان طولانیمدت یکی دیگر از جنبههای مهم مقایسه است. ترموکوپل نوع N با پایداری بیشتر و تغییرات کمتر در خواص، قابلیت اطمینان بالاتری در طول زمان نشان میدهد. این در حالی است که ترموکوپل نوع K نیاز به بازرسیها و کالیبراسیونهای دورهای بیشتری دارد که میتواند هزینههای نگهداری را افزایش دهد.

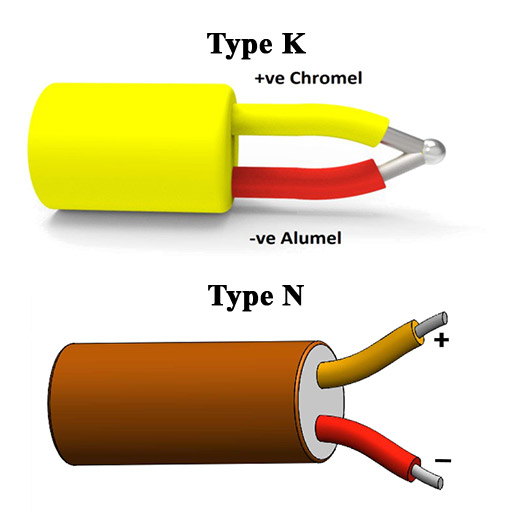

مقایسه قیمت و هزینههای نگهداری ترموکوپل نوع N و K
مقایسه قیمت و هزینههای نگهداری ترموکوپل نوع N و Kتحلیل اقتصادی و بررسی هزینههای مرتبط با ترموکوپلهای نوع N و K از جنبههای مهم قابل بررسی قبل از خرید این وسیله است. هزینه اولیه خرید ترموکوپل تایپ N به طور متوسط ۳۰ تا ۴۰ درصد بیشتر از نوع K است. این تفاوت قیمت، عمدتاً به دلیل فرآیند پیچیدهتر تولید و مواد اولیه گرانتر در ساخت آلیاژهای نیکروسیل و نیسیل میباشد.
در بررسی هزینههای نگهداری، ترموکوپل نوع N مزیت قابل توجهی نشان میدهد. عمر مفید طولانیتر و پایداری بیشتر این نوع ترموکوپل، فواصل تعویض را افزایش میدهد. در شرایط کاری مشابه، ترموکوپل تایپ N معمولاً دو تا سه برابر بیشتر از نوع K دوام میآورد که در دراز مدت، هزینههای جایگزینی را کاهش میدهد.
هزینههای کالیبراسیون نیز بخش مهمی از هزینههای عملیاتی را تشکیل میدهد. ترموکوپل تایپ K به دلیل رانش حرارتی بیشتر، نیاز به کالیبراسیونهای دورهای منظمتری دارد. مثلاً در یک دوره یکساله، ممکن است نیاز به سه تا چهار بار کالیبراسیون داشته باشد، در حالی که ترموکوپل تایپ N معمولاً با یک یا دو بار کالیبراسیون در سال عملکرد مطلوبی خواهد داشت.
هزینههای مرتبط با توقف تولید برای تعویض یا کالیبراسیون نیز قابل توجه است. در صنایع فرآیندی که توقف تولید هزینههای سنگینی را تحمیل میکند، استفاده از ترموکوپل تایپ N علیرغم قیمت بالاتر اولیه، میتواند به کاهش قابل توجه هزینههای کلی منجر شود. این موضوع به خصوص در صنایع پتروشیمی و فولاد اهمیت بیشتری مییابد.
در محیطهای خورنده و دماهای بالا، تفاوت هزینههای نگهداری بین دو نوع ترموکوپل چشمگیرتر میشود. ترموکوپل نوع K در این شرایط نیاز به تعویض مکرر دارد که علاوه بر هزینه خود قطعه، هزینههای نصب و راهاندازی را نیز شامل میشود. محاسبات نشان میدهد در این شرایط، هزینه کلی استفاده از ترموکوپل تایپ N در یک دوره سهساله میتواند تا ۴۰ درصد کمتر از نوع K باشد.
هزینههای مرتبط با تجهیزات جانبی و قطعات یدکی نیز باید در نظر گرفته شود. ترموکوپل تایپ K به دلیل استفاده گستردهتر، از تنوع بیشتر و قیمت پایینتر در قطعات جانبی برخوردار است. این موضوع میتواند در پروژههای کوچک و متوسط که حجم استفاده از ترموکوپل محدود است، اهمیت بیشتری داشته باشد.
در ارزیابی اقتصادی بلندمدت، عامل مهم دیگر در بررسی هزینهها خطاهای اندازهگیری است. دقت بالاتر و پایداری بیشتر ترموکوپل تایپ N میتواند به کاهش ضایعات تولید و بهبود کیفیت محصول منجر شود. این موضوع به خصوص در صنایعی که کیفیت محصول به دقت کنترل دما وابسته است، اهمیت ویژهای مییابد.
هزینههای آموزش پرسنل و مستندسازی نیز باید در نظر گرفته شود. استفاده از ترموکوپل تایپ K به دلیل سابقه طولانیتر، معمولاً نیاز به آموزش کمتری دارد. با این حال، در صورت استفاده از ترموکوپل نوع N، هزینههای اولیه آموزش با کاهش هزینههای نگهداری و خطاهای عملیاتی جبران میشود.
در نهایت، تحلیل هزینه چرخه عمر نشان میدهد که علیرغم هزینه اولیه بالاتر ترموکوپل نوع N، در کاربردهای صنعتی با دمای بالا و محیطهای سخت، این نوع ترموکوپل میتواند گزینه اقتصادیتری باشد. البته این موضوع به شرایط خاص هر کاربرد و الزامات عملیاتی بستگی دارد.
نتیجهگیری
بررسی جامع ویژگیها و عملکرد ترموکوپلهای نوع N و K نشان میدهد که انتخاب بین این دو نوع ترموکوپل باید بر اساس شرایط کاربردی خاص و الزامات عملیاتی صورت گیرد. در کاربردهای دما بالا (بیش از ۸۰۰ درجه سانتیگراد) که نیاز به پایداری و دقت بالا وجود دارد، ترموکوپل نوع N گزینه مناسبتری محسوب میشود. پایداری حرارتی بالاتر و مقاومت بیشتر در برابر اکسیداسیون، این نوع ترموکوپل را برای کاربردهای طولانیمدت در صنایع فولاد، پتروشیمی و نیروگاهی مطلوب میسازد. اما برای محیطهای صنعتی با شرایط خورنده و اتمسفرهای اکسیدکننده، ترموکوپل تایپ N با توجه به مقاومت بالاتر در برابر خوردگی و سولفوراسیون، انتخاب بهتری است.
