سنسور PT100 یا پی تی 100، یک تجهیز با تکنولوژی جذاب و حیاتی برای اندازهگیری دما است که در صنایع مختلف به کار میرود. این سنسور، با ترکیبی از علم و مهندسی، توانسته است به طور بسیار دقیق دمای محیط را اندازهگیری کرده و نقش بسیار مهمی در کنترل دما در فرآیندها و کاربردهای مختلف صنعتی دارد. PT100 از پلاتینیوم به عنوان ماده اصلی ساختاری خود استفاده میکند که از تمامی فلزات برای اندازهگیری دما دقیقتر و پایدارتر است. بر اساس اصل تغییرات مقاومت الکتریکی در مقابل تغییرات دما، PT100 توانسته است عملکردی بسیار عالی در اندازهگیری دما به ارمغان بیاورد. از جمله صنایع بسیار مهمی که از این سنسور برای اندازهگیری دما استفاده میکنند، میتوان به پتروشیمی، داروسازی، خودروسازی، پزشکی و … اشاره کرد. PT100 به عنوان یکی از سنسورهای حیاتی در مانیتورینگ و کنترل فرآیندها شناخته میشود و میتواند تاثیر بسزایی در بهبود کیفیت و ایمنی فرآیندها داشته باشد.
در این مقاله، ما قصد داریم شما را با نکات مهم هنگام خرید سنسور PT100 و کاربردهای سنسور PT100 آشنا کنیم تا در صورت نیاز به آن بتوانید انتخاب بهتری داشته باشید. پس تا پایان با ما همراه باشید.

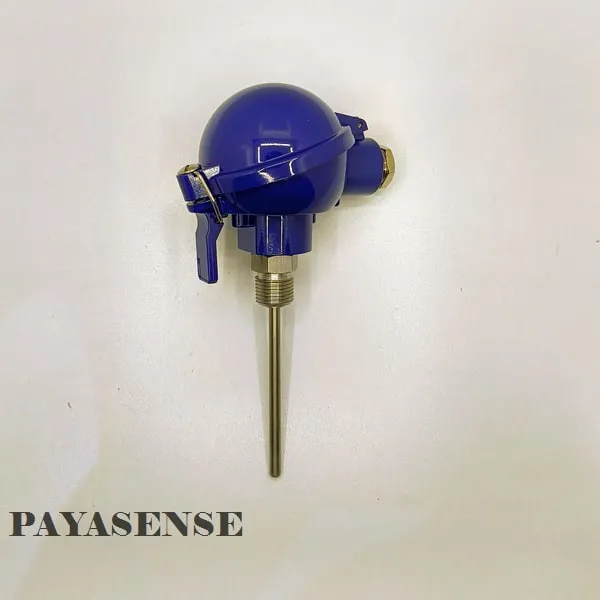

سنسور PT100 یا پی تی 100 چیست؟
PT100 یا Platinum 100، یک نوع سنسور دمای مقاومتی است که از عنصر پلاتینیوم با مقاومت 100 اهم در دمای 0 درجه سانتیگراد تشکیل شده و معمولاً با یک بازه مقاومت اصلی 38.5 اهم (تغییرات مقاومت در محدوده 0 تا 100 درجه سانتیگراد) طراحی و ساخته میشود. این سنسورها به نامهای PRT و RTD نیز در دنیای صنعتی شناخته میشوند و برای اندازهگیری دما در محیطهای صنعتی گوناگون مورد استفاده قرار میگیرند.
عبارت PT100 نمایانگر دو مورد است: 1) قسمت اول PT به این معناست که این سنسور برای اندازهگیری دما و از پلاتین ساخته شده است. 2) عدد 100 به مقاومت سنسور در دمای 0 درجه سانتیگراد اشاره دارد. همچنین، سایر مواد مانند نیکل (Ni) و مس (Cu) با مقاومتهای مختلفی مانند 50Ω، 500Ω و 1000Ω برای ایجاد سنسورهای مشابه قابل استفاده هستند و میتوان آنها را با نامهای PT1000، Cu100 و Ni120 در بازار یافت. اما در میان همه این سنسورها معمولاً سنسورهای PT100 به عنوان رایجترین و پرکاربردترین نوع در صنایع مختلف برای اندازهگیری دقیق دما به کار میروند.
درواقع، در انجام بسیاری از فرآیندها از جمله گرمایش، سرمایش، واکنشهای شیمیایی، پاستوریزه کردن و سایر فعالیتها، اندازهگیری دما به صورت دقیق و تکرارپذیر بسیار حیاتی است و شما میتوانید با خرید سنسور pt100 به خوبی و به درستی اندازهگیری دما در این شرایط را انجام دهید.
راهنمای قیمت و خرید سنسور PT100
همانطور که در قسمتهای قبل توضیح دادیم، سنسورهای PT100 یا همان سنسورهای مقاومتی، برای اندازهگیری دما در بسیاری از صنایع بسیار حیاتی هستند. این سنسورها از طریق اندازهگیری مقاومت الکتریکی یک هادی خالص در دماهای مختلف، توانمندی اندازهگیری دقیق دما را فراهم میکنند. اگر به دنبال خرید سنسور PT100 هستید، باید به انتخاب مناسب بر اساس نیازهای خود و قیمت منطقی برای این سنسورها توجه داشته باشید.
استفاده نادرست یا عدم استفاده از سنسور PT100 مناسب به دلیل خرید سنسور PT100 اشتباه میتواند به خطاها و افزایش غیر ضروری هزینهها منجر شود. بنابراین، برای خرید سنسور PT100 با کیفیت و مطابق با نیازهای خود، مهم است که در ابتدا آگاهی خود در مورد این نوع سنسورها را افزایش داده و در مرحله بعدی تنها به شرکتهای معتبری مانند شرکت دانش بنیان پایاسنس مراجعه کنید و مشاوره تخصصی از کارشناسان باتجربه در این زمینه دریافت کنید.
شرکت پایاسنس به عنوان یکی از معتبرترین تولید کنندگان تجهیزات اندازهگیری دما و سنسورهای PT100، محصولات با کیفیت و اصلی را ارائه میدهد. شما میتوانید با تماس با مشاوران ما، نیازهای خود را مطرح کنید، قیمت سنسور PT100 مورد نظر را در هر زمان استعلام کرده و سفارش خود را ثبت کنید.
عملکرد سنسورهای RTD (سنسورهای PT100) چگونه است؟
سنسورهای RTD یا سنسورهای PT100 بر اساس اصل افزایش مقاومت الکتریکی یک هادی با افزایش دما عمل میکنند. در این فرآیند، یک جریان الکتریکی کوچک به یک سیم هادی اعمال میشود. سپس مقاومت این سیم هادی در برابر جریان الکتریکی اندازهگیری شده و دما با استفاده از مشخصات مقاومتی هادی تعیین میشود. برای انجام این فرآیند، از ترموستاتهای خاصی برای سنسور PT100 استفاده میشود. به عبارت دیگر، سنسورهای مقاومتی برخلاف ترموکوپلها که نیروی محرکه الکتریکی تولید میکنند، دما را با اندازهگیری مقاومت الکتریکی در دستگاه اندازهگیری ثبت خواهند کرد.
عناصر سنسور PT100 در انواع مختلف و با مواد مختلفی مانند پلاتین، مس، آلومینیوم یا نیکل در دسترس هستند. اما همه این عناصر دارای یک ویژگی مشترک هستند و آن ویژگی مقاومت الکتریکی قابل پیشبینی در دماهای مختلف است.
در حال حاضر در میان تمامی مواد اولیه قابل استفاده، پلاتین به عنوان ماده ترجیحی برای المنتهای سنسور PT100 شناخته میشود. این ماده به عنوان یک فلز بسیار خالص شناخته میشود که با مواد دیگر واکنش نمیدهد و باعث ایجاد پایداری و دقت بسیار خوب در اندازهگیری دما میشود. علاوه بر این، فلزات معرفی شده قادر به اندازهگیری دما به صورت خطی و تکرارپذیر در محدوده دمایی وسیعی از 272.5- تا 961.78 درجه سانتیگراد هستند که کاربرد این سنسورها را بسیار گسترده کرده است.
نکات مهم در اندازهگیری دما با سنسور PT100
استفاده از سنسور PT100 یک روش عالی برای کنترل دقیق دما در شرایط مختلف صنعتی است اما برای اندازهگیری دما به کمک این ابزار باید دقت داشته باشید و به برخی نکات مهم توجه کنید. در اینجا تعدادی نکته مهم در خصوص اندازهگیری دما با سنسور PT100 که حتماً باید بدانید را برایتان توضیح میدهیم که عبارتاند از:
اندازهگیری مقاومت: چون مقاومت سنسور RTD با تغییر دما تغییر میکند، باید مقاومت آن را اندازهگیری کنید. این اندازهگیری میتواند به صورت اهمی (Ohm) باشد.
استفاده از دستگاه مناسب: برای اندازهگیری دما با سنسور PT100، از دستگاه اندازهگیری دما یا کالیبراتور مناسبی استفاده کنید. این دستگاهها به صورت خودکار مقاومت اندازهگیری شده را به دما تبدیل میکنند.
انتخاب نوع RTD صحیح: مطمئن شوید که نوع سنسور RTD (مانند PT100) به درستی انتخاب شده باشد. اشتباه در انتخاب نوع RTD در هنگام خرید سنسور PT100 میتواند منجر به نتایج نادرست در اندازهگیری دما شود.
سیمکشی مناسب: از سیمکشی مناسب برای اتصال به سنسور PT100 استفاده کنید. بهعنوان مثال، اتصال 2 سیم تنها برای اندازهگیری دقت بسیار پایین (عمدتاً برای عیبیابی) مناسب است، در حالی که اندازهگیری عادی باید با استفاده از3 سیم و در حالتهای حساس سیستم 4 سیمه لازم است.
دقت سنسور: بر اساس استاندارد IEC 60751، سنسور PT100 با دقت بالاتر از دستهB باید با سیستم 3 یا 4 سیمه اندازهگیری شود. هرچه تعداد سیمها بیشتر باشد، دقت اندازهگیری دما نیز بالاتر خواهد رفت.
حفاظت از امپدانس بالا: برای ترمیستورها (مقاومت ظاهری) با امپدانس (مقاومت ظاهری) بالا مانند سنسورهای PT1000 یا سایر حسگرهای با امپدانس بالا، خطای اضافی ناشی از سیمکشی 2 سیمه ممکن است قابل توجه نباشد. به همین دلیل سیمکشی مناسب مهم است.
رعایت دقت در سیمکشی: همواره سنسوری را انتخاب کنید که از سیمکشی دقیق و با کیفیت آن مطمئن باشید تا از هر گونه اشکال در اتصالات و اندازهگیری دما جلوگیری شود.
نکات مهم برای خرید سنسور PT100
انتخاب و خرید سنسور PT100 میتواند مرحلهای مهم در سیستم اندازهگیری دما برای هر محیط کاری و صنعتی باشد. در اینجا تعدادی نکته مهم در خصوص انتخاب و خرید سنسور PT100 مناسب آورده شده است که بهتر است به آنها نیز توجه داشته باشید:
رنج دما: در هنگام انتخاب سنسور PT100، ابتدا باید رنج دمای مورد نظر خود را مشخص کنید. مطمئن شوید که سنسور مناسبی برای محدوده دمای مورد استفاده شما انتخاب شود.
مایعات خاص: اگر سنسور PT100 در معرض مایعات خاصی مانند مواد خورنده یا مواد رسانا قرار میگیرد، باید از نوع سنسور مناسبی برای این محیطها استفاده کنید. برخی از سنسورها مخصوصاً برای این نوع محیطها طراحی شدهاند.
نوع اتصال: نحوه اتصال سنسور PT100 به کابل نیز مهم است. زیرا اتصالات با کیفیت میتوانند دقت اندازهگیری را افزایش دهند. در شرکت دانش بنیان و باتجربه پایاسنس، از دستگاههای جوش کاری مخصوص برای اتصال سنسورها به کابلها استفاده میشود که کیفیت بسیار خوبی برای اتصال سنسور ایجاد خواهد کرد.
دقت سنسور: دقت سنسور PT100 میتواند متغیر باشد. دقت بالاتر معمولاً نیاز به هزینه بیشتر دارد. بر اساس دقت مورد نیاز در اندازهگیری دما، میتوانید بهترین نوع سنسور را انتخاب کنید. اگر نمیدانید چه دقتی برای شما مورد نیاز است، میتوانید هنگام خرید سنسور PT100 از کارشناسان باتجربه ما در شرکت پایاسنس راهنمایی بگیرید و بهترین انتخاب را داشته باشید.
اتصالات سیستم: توصیه میشود از سیستمهای 3 یا 4 سیمه برای اندازهگیری دما استفاده کنید. زیرا این سیستمها دقت بیشتری در اندازهگیری دما دارند.
خطای سیستم: خطای احتمالی در سیستم اندازهگیری نیز باید در نظر گرفته شود. به دقت در نصب و استفاده از سنسور PT100 و سیستم اندازهگیری دما توجه کنید تا دقت کلی افزایش یابد.
استفاده از تجهیزات با کیفیت: انتخاب سنسورها و تجهیزات با کیفیت و استاندارد معتبر میتواند در دقت اندازهگیری تأثیرگذار باشد.
دامنه دمایی مورد نیاز: مشخص کنید که برای کاربری شما چه محدودهای از اندازه گیری دما باید پوشش داده شود.
دقت مورد نیاز: تعیین کنید که برای محیط مورد نیاز شما به چه اندازه دقت در اندازهگیری دما نیاز دارید.
پاسخ زمانی: باید قبل از خرید سنسور PT100 مشخص شود که آیا پاسخ زمانی سریع سنسور برای شما مهم است یا خیر؟
منبع تغذیه: اطمینان حاصل کنید که برای سنسور PT100 خود منبع تغذیه مناسب دارید.
محیط کار: در نظر داشته باشید که سنسور PT100 آیا در معرض ارتعاشات یا مواد شیمیایی خاصی قرار خواهد گرفت یا خیر؟
فاصله تا نقطه داده برداری: مشخص کنید که سنسور تا نقطه داده برداری چه مسافتی دارد.
بودجه: یکی از موارد مهم در هنگام خرید سنسور PT100 میزان بودجهای است که شما برای این کار در نظر گرفتهاید. اگر بودجه کافی داشته باشید و بتوانید از سنسورهای با تعداد سیم بیشتر استفاده کنید، قطعا اندازه گیری دمای دقیقتری خواهید داشت.
نوع سنسور: انواع مختلفی از سنسورهای PT100 با ویژگیهای متفاوت وجود دارند، از جمله کلاس A یا B و تعداد سیمها (دو سیم، سه سیم یا چهار سیم). تعیین کنید کدام نوع به نیازهای شما بیشتر و بهتر پاسخ میدهد تا از هدر رفتن وقت و هزینه خود جلوگیری کنید.
منبع خرید: مطمئن شوید که از یک منبع معتبر و قابل اعتماد برای خرید سنسور PT100 استفاده میکنید. زیرا خرید سنسورهای بی کیفیت و غیراصل میتواند منجر به افزایش هزینه برای شما و یا اندازهگیریهای نادرست دما در محیط کار شود.
با رعایت این نکات، میتوانید در هنگام خرید سنسور PT100 بهترین انتخاب را برای نیازهای خود داشته باشید و اندازهگیری دما را با دقت انجام دهید.

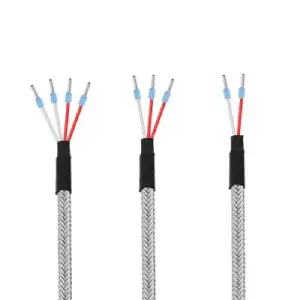

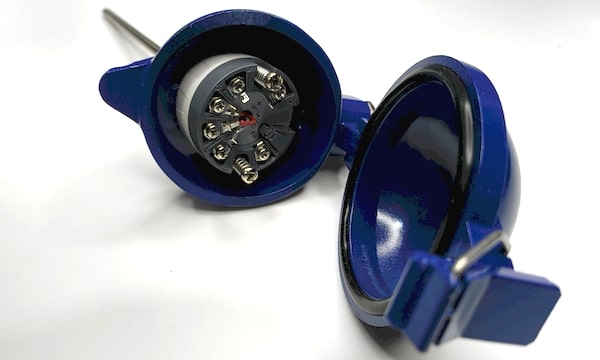

تفاوت بین سنسورهای دو سیم، سه سیم و چهار سیم
سنسورهای RTD با تعداد مختلف سیمها تا حدی تفاوتهایی در دقت و کاربری دارند. در اینجا یک قاعده ساده وکلی وجود دارد که به شکل زیر است:
هزینه بالاتر = دقت بیشتر = تعداد سیمهای بیشتر
دلیل این تفاوتها به مقاومت مختلف سیمها نسبت به عنصر پلاتینیوم برمیگردد. مقاومت سیمهای انتقال اغلب از جنس مس است و میتواند دقت سنسور RTD را تحت تأثیر قرار دهد. در سنسورهای RTD دو سیم، مقاومت سیم به مقاومت سنسور افزوده میشود که ممکن است دمای اندازهگیری شده را بالا ببرد. به عبارت دیگر، سنسورهای RTD دو سیم به تعداد سیمهای مسی و ویژگیهای آنها توجه نمیکنند و از این رو کمترین دقت را در این نوع سنسورها داریم.
این در حالی است که سنسورهای RTD سه سیم از یک پل ویتستون برای اندازهگیری مقاومت سیم استفاده میکنند و در نهایت این مقاومت را از اندازهگیریها کم میکنند. به همین دلیل، اگر سه سیم استفاده شده و ویژگیهای مشابهی داشته باشند، این نوع سنسور دقت بالایی خواهد داشت.
سنسورهای RTD چهار سیم نیز در میان انواع سنسور PT100 بیشترین دقت در اندازهگیری دما را دارند، چرا که توانایی در نظر گرفتن مقاومت هر دو سیم مسی را به صورت جداگانه دارند. این نوع سنسور PT100 اصولاً در آزمایشگاهها مورد استفاده قرار میگیرد ،زیرا دقت بالا و تکرارپذیری بینقص در اندازهگیری دما در این فضاها مورد نیاز است.
انواع سنسور PT100 کداماند؟
علاوه بر تعداد سیم، سنورهای پی تی به طور کلی انواع مختلفی دارند که شامل موارد زیر هستند:
سنسور فیلمی
سنسورهای فیلمی از یک لایه سرامیکی بسیار مقاوم تشکیل شدهاند. درون این لایه سرامیکی، یک لایه بسیار نازک از سیم مقاوم (معمولاً پلاتین) قرار دارد که با یک پوشش از اپوکسی یا شیشه محافظت میشود. این سنسورها به سرعت نسبت به تغییرات دمای محیط پاسخ میدهند، اما پایداری کمتری دارند. شکل و اندازهی آنها سبب میشود که به آسانی بر روی سطوح متنوع و حتی در فضاهای تنگ نصب شوند. به دلیل کارایی و قیمت مناسب، این نوع سنسورها در صنایع مختلف به وفور استفاده میشوند.
سنسور سیم پیچی یا سرامیکی
این نوع سنسور PT100 از یک سیم حسگر پیچیده شده که به دور هستهای عایق میچرخد، تشکیل شده است. وجود کویل سیم به ثبات مکانیکی سنسور کمک کرده و امکان انبساط طول سیم را بدون تأثیر مخرب به دلیل گرما فراهم میکند. این سنسورها دقت بالایی دارند و این دقت در محدوده دمای گستردهتری کار میکند. سنسورهای سیم پیچی مناسب دماهای تا 660 درجه سانتیگراد هستند، اما در استفاده از آنها نیاز به دقت زیادی وجود دارد. همچنین، این نوع سنسورها اغلب گرانتر از سنسورهای فیلمی هستند.
احتمال خطای ناشی از گرمای ذاتی در سنسور PT100 به چه معناست؟
هنگامی که جریان از سنسور pt100 عبور میکند، گرمایی تولید میشود. به عنوان مثال، یک جریان سنجشی به میزان یک میلیآمپر که از یک مقاومت 100 اهمی عبور میکند، منجر به ایجاد 100 میکرو وات گرما میشود. اگر سنسور نتواند این گرما را به خوبی دفع کند، دمای نادرست و افزایشی را گزارش میدهد. این مشکل را میتوان با دو روش کاهش داد: یا با استفاده از یک عنصر حسگر بزرگتر یا با اطمینان از اینکه سنسور در شرایط حرارتی محیطی مناسبی قرار داشته و با غلاف سنسور به خوبی تماس دارد.
استفاده از یک جریان حس کننده با مقدار 1 میلیآمپر، تنها یک سیگنال به اندازهی 100 میلیولت ایجاد میکند. از آنجایی که تغییرات مقاومت برای هر درجه سانتیگراد بسیار کوچک است، حتی یک خطای اندک در اندازهگیری ولتاژ سنسور میتواند خطای قابل توجهی در اندازهگیری دما به وجود آورد.
به عنوان مثال، یک خطای اندازهگیری ولتاژ به مقدار 100 میکروولت به خطای 0.4 درجه سانتیگراد در خواندن دما منجر خواهد شد. به همین ترتیب، یک خطای 1 میکروآمپر در اندازهگیری جریان، خطای دمای 0.4 درجه سانتیگراد را به همراه خواهد داشت.
چه عواملی منجر به تولید نویز در سیستم سنسور PT100 میشوند؟
با توجه به اینکه این سیستم با سطح سیگنال پایین کار میکند، ضروری است که سیم سنسور را از کابلهای برقی، موتورها، کلیدها و دیگر تجهیزاتی که ممکن است نویز الکتریکی ایجاد کنند، فاصله دهید. استفاده از کابلهای با پوشش شیلد در یک طرف که به گراند وصل شدهاند، به کاهش نویز کمک می کند.
یک نکته دیگر این است که هنگام استفاده از کابلهای با طول بزرگتر، باید مطمئن شوید که تجهیزات اندازهگیری قادر به تحمل مقاومت مخفی کابلها هستند یا خیر؟ بیشتر تجهیزات میتوانند با 100 اهم مقاومت در هر هسته کابل ارتباط برقرار کنند.
مزایا و معایب انواع سنسور PT100
سنسور PT100 نسبت به سایر انواع سنسورهای اندازهگیری دما، به ویژه ترموکوپلها، مزایا و معایب خاص خود را دارا هستند که در زیر به آنها اشاره شده است:
مزایای سنسورهای PT100
پایداری مناسب
دقت بسیار بالا
مقاومت در برابر آلودگی
خطی بودن
تکرارپذیری بسیار مناسب
اندازهگیری دما در یک نقطه مشخص
عدم نیاز به جبران سر سرد مانند ترموکوپلها
معایب سنسورهای PT100
بازه دمایی محدود نسبت به ترموکوپلها
نیاز به منبع تغذیه یا نیروی خارجی برای اندازهگیری دما
پاسخ زمانی کند (قابل برطرف شدن)
تولید گرما در خود(قابل کاهش)
حساسیت متوسط به تغییرات کوچک دما
قیمت سنسور PT100 در شرکت پایاسنس
قیمت سنسور PT100 به عوامل مختلفی بستگی دارد. این شرکت محصولات PT100 را با انواع مشخصات مختلف از جمله قطر، طول، و گریدهای متعدد عرضه میکند. همچنین، این محصولات به صورت وارداتی از کشورهای معتبر در این صنعت تأمین میشوند و البته نسخههای داخلی آنها نیز موجود است که میتوانید در هر زمان قیمت سنسور PT100 مورد نظر را استعلام کنید. آنچه مهم است این است که قبل از خرید سنسور PT100، نیازهای خود را به دقت مشخص کرده و سپس با توجه به کیفیت مورد نیاز، بهترین نوع سنسور را براساس بودجه خود انتخاب نمایید.
ریسک خرید سنسور PT100 با کیفیت پایین چیست؟
در صورتی که مطالعه کافی از ویژگیها و مشخصات مورد نیاز سنسور PT100 را داشته و نیز تخصصی در زمینه کاربرد آن داشته باشید، خرید سنسور PT100 به درستی انجام میشود. اما خرید بدون آگاهی و بدون مشورت با کارشناسان باتجربه در این زمینه میتواند منجر به انتخاب اشتباه سنسور و در نهایت ضررهای مالی و کاهش عملکرد شما شود.
چگونه میتوانید این محصول را از شرکت پایاسنس سفارش دهید؟
کارشناسان باتجربه ما شما را به طور کامل برای خرید سنسور PT100 راهنمایی خواهند کرد تا براساس نیاز و بودجهای که دارید، بهترین نوع سنسور PT100 را انتخاب نمایید. بعد از اینکه مشخص شد چه نوع سنسوری برای شما مناسبتر هست، میتوانید درخواست خود را برای ما ارسال نمایید.
ما با توجه به نیازهای شما، تلاش میکنیم تا بهترین محصول با کیفیت و با قیمت مناسب را به شما ارائه دهیم. پس همین الان برای رفع نیازهای خود با شرکت پایاسنس تماس بگیرید و ما با توجه به تخصص خود، تلاش خواهیم کرد تا بهترین و مناسبترین محصول را با قیمت مناسب به شما عرضه کنیم.
نتیجهگیری
همانطور که ملاحظه کردید، سنسورهای پی تی 100 انواع مختلفی دارند و همگی آنها با دقت خوب دمای محیط مورد نظر شما را اندازهگیری میکنند. البته هرچه بودجه بیشتری بتوانید برای تهیه سنسور PT100 در نظر بگیرید، قطعاً از دقت و کیفیت بالاتری برای اندازه گیری دما در محیط مورد نظر برخوردار خواهید شد. داشتن آگاهی برای انتخاب بهترین نوع سنسور PT100 براساس نیازهای خود بسیار مهم است تا از اتلاف وقت و هزینه و کاهش عملکرد جلوگیری شود. پس توصیه میشود قبل از خرید سنسور PT100 حتماً با کارشناسان باتجربه ما در شرکت دانش بنیان پایاسنس در ارتباط باشید و مشورت بگیرید تا بهترین انتخاب را داشته باشید.
