خرید ترموکوپل باکیفیت + گارانتی و تضمین قیمت

ترموکوپل یکی از مهم‌ترین ابزارهای اندازه‌گیری دماست. با دقت بالا و قیمت مناسب، ترموکوپل‌ها به‌عنوان سنسورهای تماسی از استفاده‌های گسترده‌ای برخوردارند. برای خرید ترموکوپل با کیفیت، می‌توانید با شماره تماس‌های شرکت دانش‌بنیان پایاسنس تماس بگیرید و از تخصص کارشناسان ما در این زمینه برای بهترین انتخاب، بهره‌مند شوید. همچنین می‌توانید با مطالعه این مقاله به طور کامل با این ابزار و نحوه استفاده از ترموکوپل‌ها آشنا شوید.

ترموکوپل چیست؟

خرید ترموکوپل برای بسیاری از صنایع امری ضروری است. درواقع، یک ابزار فوق‌العاده است که با استفاده از اختلاف دما در دو نقطه‌ی متصل شده از فلزات مختلف، انرژی حرارتی را به انرژی الکتریکی تبدیل می‌کند. این اتصال میان فلزات غیرمشابه، باعث تولید ولتاژ می‌شود که در نتیجه تغییر دما در نقاط اتصال، ایجاد خواهد شد. این اثر، معروف به اثر Seebeck است و بیان می‌کند که با اتصال فلزات مختلف در یک نقطه و تغییر دما، ولتاژی ایجاد می‌شود که می‌توان آن را اندازه‌گیری کرد. اندازه این ولتاژ به تغییرات دما و ویژگی‌های فلزات مورد استفاده بستگی دارد.

ساختار متمایز ترموکوپل، ترکیبی از دو سیم عایق‌دار است که با دقت و هنرمندی، به یک دستگاه اندازه‌گیری متصل می‌شوند، مانند رابط‌های عمیقی که با پیچیدگی‌های خود در اندازه‌گیری دما استفاده می‌شوند. ترموکوپل‌ها به‌عنوان بهترین دستگاه‌های اندازه گیری دقیق دما در بسیاری از صنایع و تجهیزات مختلف شهرت یافته‌اند.

تنوع پرشماری از ترموکوپل‌ها برای آمادگی در مواجهه با چالش‌های مختلفی طراحی شده‌اند. انتخاب مناسب این ابزار، در هنگام خرید ترموکوپل برای هر محیط صنعتی، به‌ویژه بر اساس محدوده دما، شرایط جوی و ماهیت محیط انجام می‌شود.

ابعاد و اشکال گوناگون این ابزار اندازه گیری دما نیز به مواردی چون نوع کاربرد، دقت مورد نیاز و سرعت پاسخگویی متعلق می‌شوند. از این رو، هر نقشه‌ای از این ابزار یک اثر هنری است که با دقت و براساس نیازمندی‌های خاص به وجود می‌آید تا کاربری‌های لازم در صنایع مختف را انجام دهد.

ترموکوپل چگونه کار می کند؟

خرید این ابزار اندازه گیری دما زمانی برای کسب و کار شما مناسب است که شما با نحوه کار کردن این ابزار آشنا باشید. هنگامی که دو سیم ترموکوپل به هم متصل می‌شوند تا یک اتصال ایجاد کنند، یکی از آنها به بدنه متصل می‌شود و دما را اندازه گیری می‌کند که از آن به عنوان نقطه اتصال گرم یا اندازه گیری نیز یاد می‌شود. اتصال دوم به بدنه با دمای شناخته شده متصل است و محل اتصال مرجع یا اتصال سرد است. این ابزار یک دمای نامعلوم را اندازه‌گیری می‌کند و آن را با دمای شناخته شده مقایسه خواهد کرد.

ایده این ابزار اندازه گیری دما بر اساس سه اصل است که توسط Seebeck، Peltier و Thomson کشف شد که هرکدام از آنها به صورت مختصر در زیر تعریف شده‌اند:

اثر Seebeck

اثر Seebeck زمانی اتفاق می‌افتد که دو فلز متفاوت یا غیرمشابه در دو اتصال به یکدیگر متصل می‌شوند و نیروی الکتروموتور (emf) در این دو اتصال ایجاد می‌شود که برای انواع مختلف فلزات متفاوت است.

اثر پلتیه

هنگامی که دو فلز غیرمشابه به هم متصل می‌شوند تا به دلیل دماهای متفاوت دو اتصال مدار، دو اتصال ایجاد کنند و در نتیجه یک emf در یک مدار تولید می‌شود.

اثر تامسون

اثر تامسون زمانی است که گرما در طول میله ای که انتهای آن در دماهای مختلف است، جذب می‌شود. این دما با جریان گرما در طول میله مرتبط است.

اگر بخواهیم به طور جزئی‌تر عملکرد این ابزار را بررسی کنیم، باید بگوییم الکترون‌ها گرما و الکتریسیته را حمل می‌کنند. اگر یک تکه سیم مسی در یک انتها گرم شود، الکترون‌ها در امتداد سیم به انتهای سردتر حرکت می‌کنند و یک گرادیان دما در طول سیم ایجاد خواهد شد. در نتیجه گرما به انرژی تبدیل شده است. پس همین اصل که توسط ولتا و سیبک کشف شد، در مورد ترموکوپل نیز صدق می‌کند.

اگر اتصالات در دماهای مختلف باشند سیگنال میلی ولت تولید می‌شود که برای یک جفت مواد رسانا منحصر به فرد است و در استانداردهای IEC 1977 کمیسیون بین المللی الکتروتکنیکی مشخص شده است. ترموکوپل‌های تولید شده بر اساس این استانداردها صرف نظر از سازنده یا کشور مبدا قابل تعویض هستند.

برای اینکه یک ترموکوپل ارزش و کاربرد داشته باشد، باید با استفاده از یک حمام یخ یا آب برای تنظیم دمای مرجع، جبران اتصال سرد داشته باشد. برای این کار دو سر ترموکوپل در یک دما نگه داشته می‌شوند در حالی که اتصال گرم با اتصال سرد مقایسه خواهد شد. هرچه سیم این ابزار ضخیم‌تر باشد، دماهای بالاتری را می‌توان اندازه‌گیری کرد اما در زمان پاسخ آهسته‌تر.

اگر دمای اتصالات یک ترموکوپل یکسان باشد، یک EMF برابر و مخالف در اتصالات ایجاد می‌شود و جریان صفر خواهد بود. اگر اتصالات دماهای متفاوتی داشته باشند، EMF صفر نخواهد بود و جریان از مدار عبور می کند، مانند حرارتی که از سیم مسی عبور می‌کند. جریان EMF از مدار به فلزات و دمای دو اتصال بستگی دارد که با یک متر اندازه گیری می‌شود.

EMF در مدار ترموکوپل بسیار کوچک و بر حسب میلی ولت است و به ابزار بسیار حساسی برای تعیین EMF تولید شده نیاز دارد. یک ابزار اندازه گیری یا خواندن برای تقویت سیگنال میلی ولت، تفسیر ولتاژ به عنوان قرائت دما و نمایش قرائت مورد نیاز است. معمولاً از گالوانومترها و پتانسیومترهای متعادل کننده ولتاژ برای این کار استفاده می‌شود. البته پتانسیومترها بیشتر مورد استفاده قرار می‌گیرند.

یک پتانسیومتر که به عنوان پات سنج نیز شناخته می‌شود، تفاوت پتانسیل را با مقایسه یک ولتاژ ناشناخته با یک ولتاژ مرجع اندازه گیری می‌کند. این قطعه می‌تواند اندازه گیری‌های با دقت بالایی را ارائه دهد. به عنوان یک مقاومت متغیر سه ترمینال تعریف می‌شود و به عنوان یک تقسیم کننده ولتاژ قابل تنظیم عمل می‌کند.

پتانسیومتر درواقع یک گالوانومتر جریآنهای الکتریکی بسیار کوچک را اندازه گیری می‌کن و بیشتر برای اندازه‌گیری انحراف صفر یا جریان صفر استفاده می‌شوند.

اما برای اینکه این ابزار یک اندازه گیری مطلق انجام دهد، باید به دمای شناخته شده‌ای مانند انجماد در انتهای دیگر کابل سنسور ارجاع داده شود. محل اتصال گرم مجموعه اندازه گیری است، در حالی که اتصال سرد، مرجعی است که یک تراشه جبران اتصال سرد در آن قرار دارد. دمای محل اتصال سرد ممکن است متفاوت باشد اما یک مرجع ارائه می‌دهد. اتصال سرد را می توان با غوطه ور کردن آن در آب یا یخ برای حفظ دمای ثابت، ثابت کرد.

توجه داشته باشید که هوای محیط می‌تواند دمای مرجع را تحت تأثیر قرار دهد که می‌توان آن را توسط دستگاه جبران اتصال مرجع، کالیبره و تنظیم کرد.

مزایای خرید ترموکوپل صنعتی

خرید ترموکوپل صنعتی با مزایای زیادی همراه است. باید گفت در عرصه‌ی کسب‌وکارهای نوین که به دقت اندازه‌گیری دما وابسته‌اند، اکتساب ترموکوپل‌ها به‌عنوان یک سرمایه‌گذاری ارزشمند مطرح می‌شود. در جهان مدرن و صنعتی‌ که ما امروزه در آن زندگی می‌کنیم، ترموکوپل‌ها نقشی حیاتی در تعیین دما ایفا می‌کنند و به‌لطف تنوع گسترده‌ای که از لحاظ مدل و کاربرد ارائه می‌دهند، استفاده از آنها مزایای فراوانی به همراه دارد که برخی از مهم‌ترین آنها شامل موارد زیر است:

1. توانایی اندازه‌گیری دمای وسیع و متنوع

یکی از ویژگی‌های برجسته ترموکوپل‌ها، قابلیت اندازه‌گیری دما در محدوده‌های دمایی بسیار گسترده، از سطوح بسیار پایین تا بالایی مثل ۱۷۰۰ درجه سانتی‌گراد است. این خصوصیت، آنها را برای استفاده در طیف وسیعی از برنامه‌های صنعتی مانند انواع کوره‌های بسیار داغ، مناسب می‌سازد.

2. اقتصادی بودن و دقت بی‌نظیر

از دیگر مزایای بارز خرید ترموکوپل قیمت اقتصادی و دقت بالا در اندازه‌گیری‌ها است که آنها را نسبت به سایر وسایل سنجش دما در بازار، بسیار مطلوب و به صرفه می‌نماید. این ویژگی‌ها ترموکوپل‌ها را به گزینه‌ای ایده‌آل برای انواع مختلف صنایع تبدیل کرده است.

3. سرعت واکنش بالا

ترموکوپل‌ها در موقعیت‌هایی که نیاز به اندازه‌گیری سریع دما وجود دارد، به دلیل سرعت واکنش بالای خود، بسیار مؤثر هستند. این خاصیت امکان اندازه‌گیری دقیق و سریع دما را فراهم می‌آورد که در شرایط خاص بسیار حائز اهمیت است.

به منظور استفاده بهینه و کارآمد از این تجهیزات کلیدی، ضروری است تا با دقت نوع ابزار مورد نظر و محیط کاربری آن را بررسی نموده و بعد خرید ترموکوپل را انجام دهید. متخصصین ما در شرکت پایاسنس با ارائه مشاوره‌های تخصصی، شما را در انتخاب و خریداری انواع ترموکوپل‌هایی که به طور خاص برای نیازهای شما طراحی شده‌اند، یاری می‌رسانند. برای ارتباط با ما می‌توانید از شماره تماس‌های موجود در بخش تماس با ما استفاده نمایید.

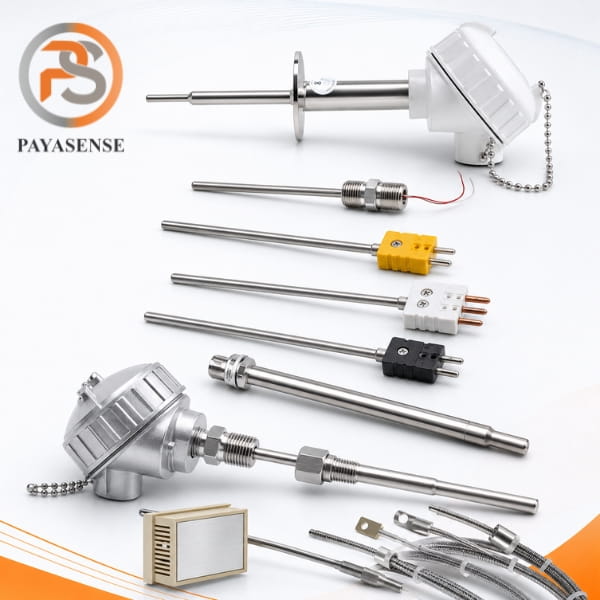

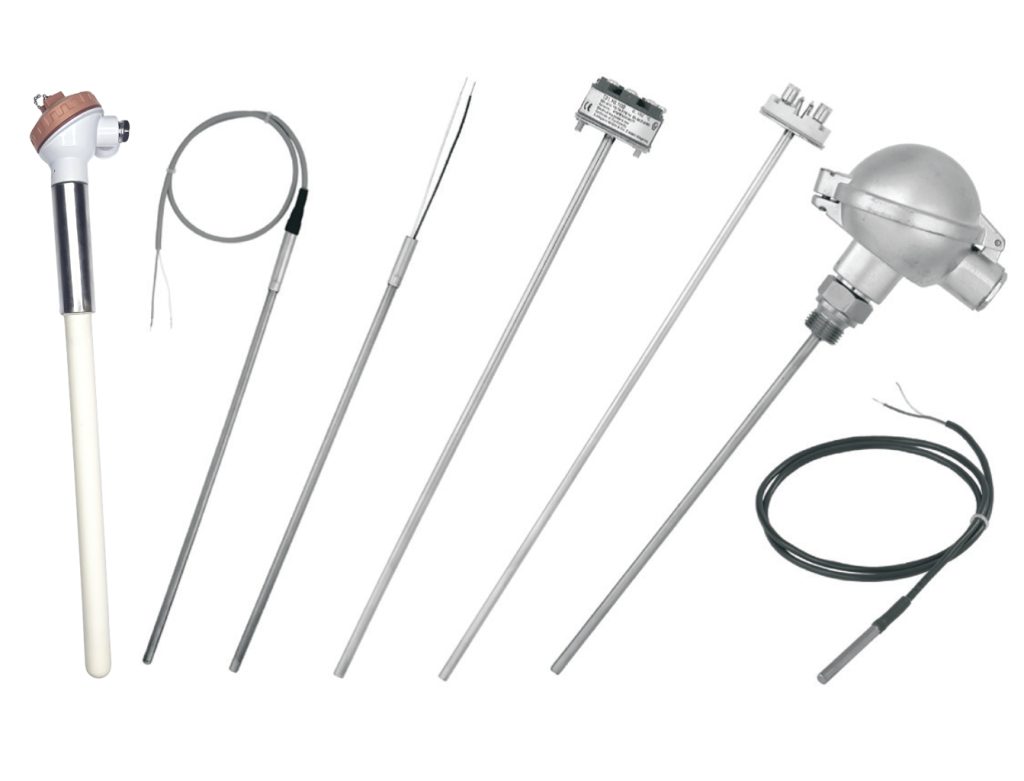

انواع ترموکوپل موجود در بازار کدامند؟

خرید ترموکوپل و انتخاب مناسب در میان تعداد زیادی از گزینه‌های موجود در بازار می‌تواند به یک چالش عمده برای هر نوع کسب و کاری که با این ابزار در ارتباط است تبدیل شود، به‌ویژه زمانی که پای دقت و کارایی در میان باشد. یکی از روش‌های کلیدی برای تسهیل این فرآیند، کسب دانش و شناخت انواع ترموکوپل‌ها و کاربرد هریک از آنها است. در این بخش، قصد داریم به بررسی دقیق‌تری از انواع متداول و پرکاربرد ترموکوپل‌ها پرداخته و ویژگی‌های منحصربه‌فرد هریک را مورد کاوش قرار دهیم.

ترموکوپل‌ها با توجه به ترکیب فلزی خود در دسته‌بندی‌های مختلفی قرار می‌گیرند که از جمله‌ی آنها می‌توان به انواع C، B، E، J، N، K، R، T و S اشاره کرد. پایه و اساس این ترموکوپل‌ها را فلزات مختلفی مانند آهن، مس، نیکل، پلاتین، رودیوم و کروم تشکیل می‌دهند. مکانیزم کاری ترموکوپل‌ها بر پایه اتصال دو فلز مختلف استوار است که با ایجاد یک جفت الکترود، یک ولتاژ کوچک متناسب با اختلاف دما تولید می‌کند. هریک از این اتصالات، دمای مختص به خود را دارا بوده و به این ترتیب، امکان اندازه‌گیری دماهای مختلف فراهم می‌شود. در ادامه، به توضیح و بررسی دقیق‌تر هر یک از این انواع پرمصرف و کاربردی ترموکوپل‌ها خواهیم پرداخت تا درک بهتری از چگونگی انتخاب مناسب‌ترین نوع و خرید ترموکوپل صحیح، برای کاربردهای متفاوت به دست آوریم.

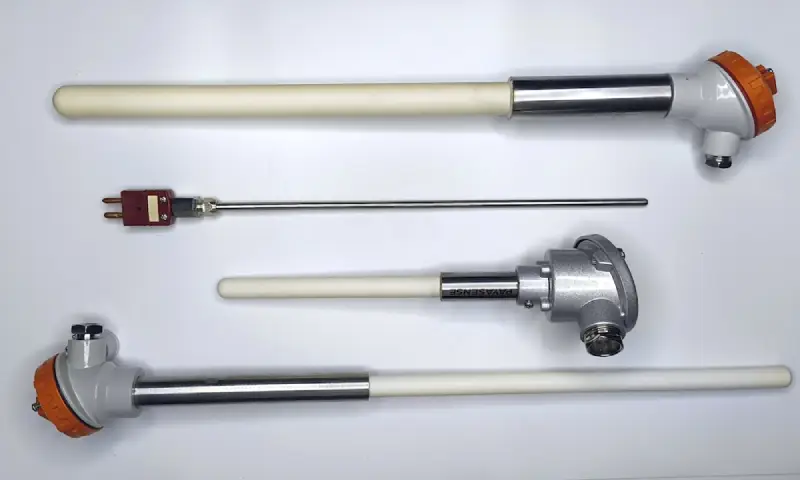

ترموکوپل تایپ C

این دسته از ترموکوپل‌ها با استفاده از عناصر تنگستن و رنیوم ساخته شده‌اند و برای استفاده در شرایطی که دما به مقدارهای چشمگیری مانند 4200 درجه فارنهایت یا 2315 درجه سانتیگراد می‌رسد، ایده‌آل هستند. این ترموکوپل‌ها عمدتاً در محیط‌هایی با هیدروژن، بی‌اثر یا خلا استفاده می‌شوند تا از خطر اکسیداسیون و تخریب در امان بمانند. غلاف‌های محافظی از جنس مولیبدن، تانتالیوم و اینکونل به همراه عایق‌های سرامیکی مانند آلومینا، هافینا و اکسید منیزیم برای حفاظت از آنها در نظر گرفته شده‌اند.

ترموکوپل تایپ E

ترموکوپل‌های دسته E که از آلیاژ کرومل (ترکیبی از نیکل و کروم) به عنوان پایه مثبت و کنستانتان برای پایه منفی ساخته می‌شوند، توانایی پوشش دادن یک دامنه دمایی وسیع از 330- درجه فارنهایت تا 1600 درجه فارنهایت (0- تا 870 درجه سانتیگراد) را دارند. این ترموکوپل‌ها برای دقت بالا در اندازه‌گیری دما و کارایی خوب در دماهای زیر صفر شناخته شده‌اند و در رنگ‌های قرمز یا بنفش موجود هستند. استفاده از آنها در محیط‌های بی‌اثر توصیه می‌شود، اما در برابر گازهای حاوی گوگرد باید محافظت شوند.

ترموکوپل تایپ J

این نوع ترموکوپل‌ها که پایه مثبت آنها از آهن و پایه منفی از کنستانتان تشکیل شده‌اند، برای استفاده در محیط‌های اکسیدکننده، خلاء، خنثی و کاهنده مناسب هستند. قالب‌گیری تزریقی از جمله کاربردهای رایج این نوع است. با اینکه ترموکوپل‌های دسته J برای محدوده دمایی از 32 درجه فارنهایت تا 100 درجه فارنهایت (0 تا 760 درجه سانتیگراد) طراحی شده‌اند، باید نسبت به خوردگی پایه آهنی آنها حساس بود. این ترموکوپل‌ها به رنگ‌های قرمز یا سفید قابل شناسایی هستند.

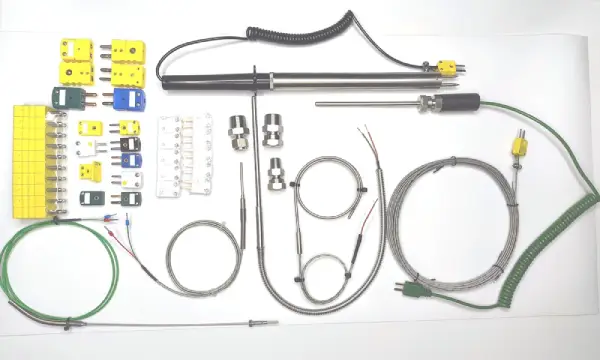

ترموکوپل تایپ K

این نوع از ترموکوپل‌ها که از ترکیب کرومل (آلیاژی شامل نیکل و کروم) برای قطب مثبت و آلومل (آلیاژی با پایه نیکل همراه با افزودنی‌هایی نظیر آلومینیوم، سیلیکون، و منگنز) برای قطب منفی ساخته شده‌اند، برای کاربردهایی مناسب هستند که دما به طور گسترده‌ای از 300- درجه فارنهایت تا 2300 درجه فارنهایت (حدود 650 تا 1260 درجه سانتیگراد) متغیر است. این نوع ابزار اندازه گیری دما بیشتر در محیط‌های بی‌اثر یا اکسیدکننده به کار برده می‌شود و در دماهای زیر 1800 درجه فارنهایت (تقریباً 982 درجه سانتیگراد)، تغییرات الکتروموتیو فورس (EMF) را تجربه می‌کند. کد رنگی برای این نوع ترموکوپل‌ها به طور معمول قرمز یا زرد است.

ترموکوپل تایپ N

ترموکوپل‌های از نوع N با استفاده از نیکروسیل (آلیاژی از نیکل و کروم) به عنوان قطب مثبت و نیسیل (آلیاژی از نیکل، سیلیکون و منیزیم) برای قطب منفی تولید می‌شوند. این دسته از ترموکوپل‌ها که محدوده دمایی وسیعی از 32 درجه فارنهایت تا 2300 درجه فارنهایت (حدود 650 تا 1260 درجه سانتیگراد) را پوشش می‌دهند، به دلیل مقاومت بالا در برابر پوسیدگی سبز و هیسترزیس، به ویژه در صنایع پالایش و پتروشیمی، مورد استفاده قرار می‌گیرند. کد رنگی آنها معمولاً قرمز یا نارنجی است.

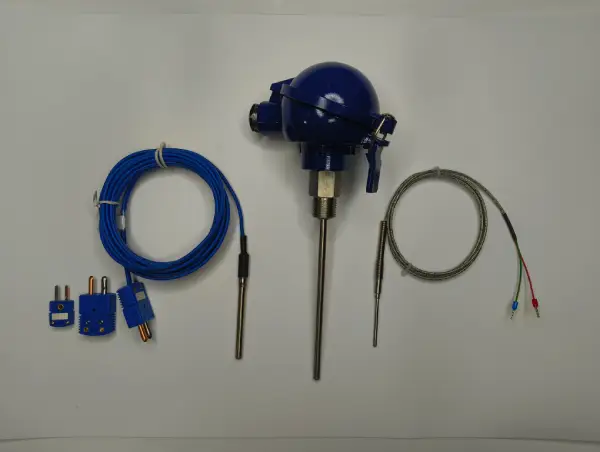

ترموکوپل تایپ T

ترموکوپل‌های نوع T، با استفاده از مس به عنوان قطب مثبت و کنستانتان برای قطب منفی، برای دماهای نسبتاً پایین‌تر از 330- درجه فارنهایت تا 700 درجه فارنهایت (تقریباً 200- تا 370 درجه سانتیگراد) طراحی شده‌اند. ترموکوپل‌ نوع T به دلیل مقاومت بالا در برابر تجزیه و ایده‌آل بودن برای کار در اتمسفرهای بی‌اثر، به خصوص در صنایع تولید مواد غذایی و برودتی، کاربرد دارد. رنگ‌های مشخصه برای این ترموکوپل‌ها شامل قرمز و آبی می‌شوند.

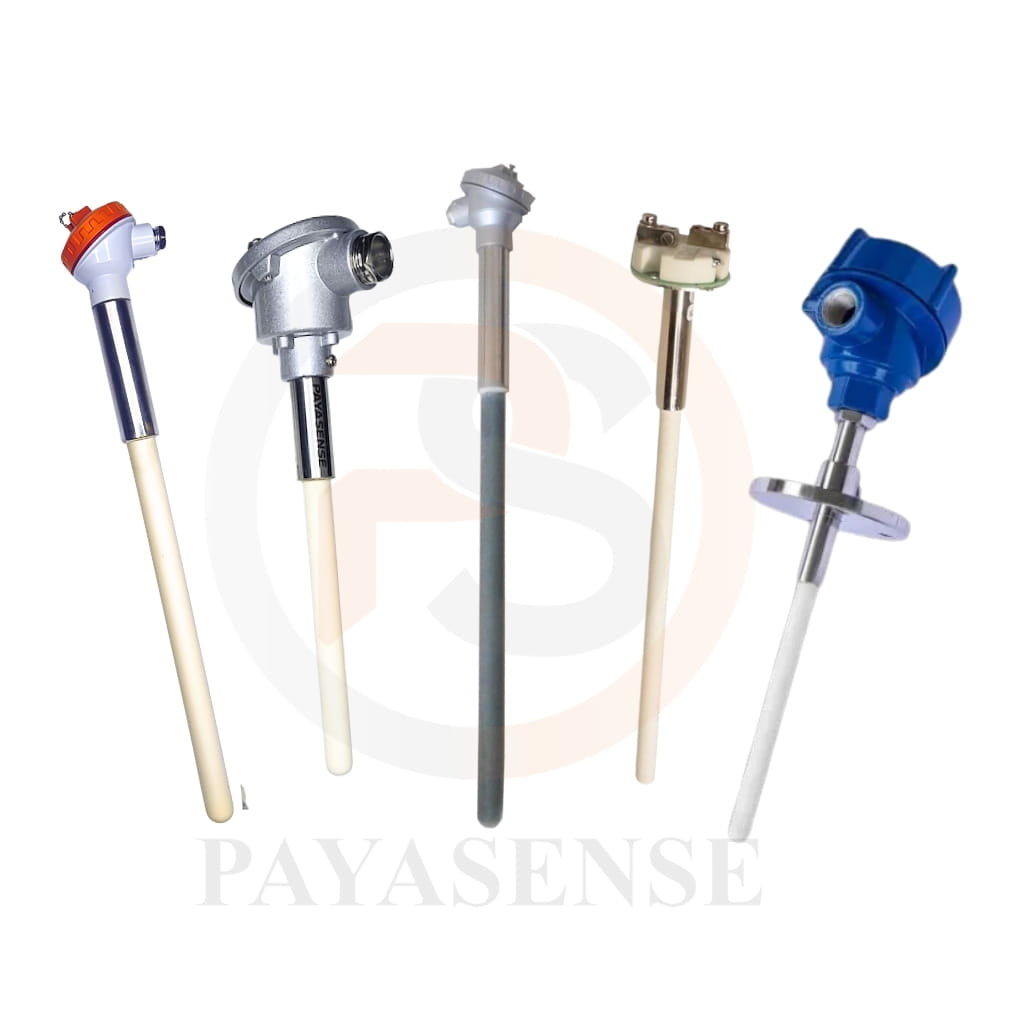

ترموکوپل های فلزات نجیب

ترموکوپل‌های ساخته شده از فلزات نجیب و گران‌بها، از جمله انواع ترموکوپل‌های پلاتینی مانند B، R، S، و P، به دلیل دقت بسیار بالا در اندازه‌گیری دماهای شدید و دوام طولانی‌مدتشان، در شرایط خاص صنعتی کاربرد فراوانی دارند. این ترموکوپل‌ها با استفاده از عناصر فلزی گرانبها تهیه شده‌اند و برای اندازه‌گیری دقیق در دماهای بسیار بالا طراحی می‌شوند. در ادامه، به تشریح ویژگی‌ها و کاربردهای هر یک از این ترموکوپل‌های خاص می‌پردازیم:

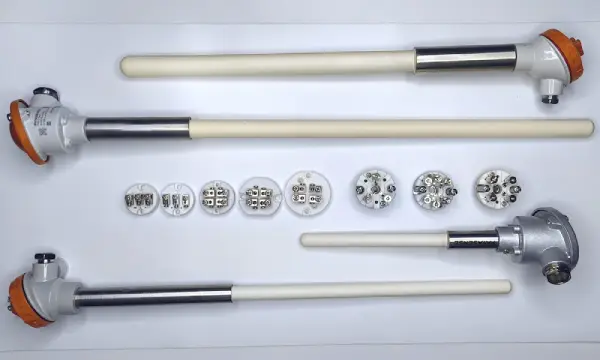

ترموکوپل نوع B

این نوع ابزار اندازه گیری دما برای کاربردهایی که نیاز به اندازه‌گیری در دماهای فوق‌العاده بالا دارند، مناسب است. ساختار آلیاژی آن شامل پلاتین-رودیوم با نسبت‌های 6٪ و 30٪ است که محدوده دمایی آن را به 2500 تا 3100 درجه فارنهایت (1370 تا 1700 درجه سانتیگراد) می‌رساند. این ترموکوپل‌ها اغلب در کوره‌های صنعتی با دماهای بسیار بالا به کار روند.

ترموکوپل نوع R

این ابزار با پایه‌هایی از پلاتین و 13٪ رودیوم ساخته شده‌اند. این ترموکوپل‌ها در محدوده دمایی گسترده‌ای از 58- تا 2700 درجه فارنهایت (870 تا 1450 درجه سانتیگراد) عملکرد مناسبی دارند. به دلیل میزان رودیوم بالا، این نوع نسبت به ترموکوپل‌ نوع S گران‌تر است ولی دقت و پایداری بسیار خوبی را نیز ارائه می‌دهد و برای استفاده در فرآیندهای بازیافت گوگرد و دیگر کاربردهای صنعتی مورد توجه قرار می‌گیرد.

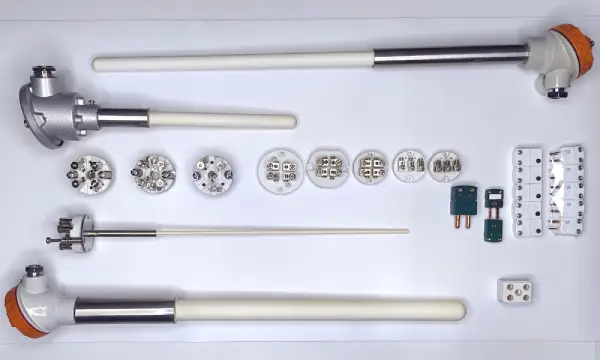

ترموکوپل نوع S

این ترموکوپل‌ها که برای اندازه‌گیری دمای بالا در صنایع دارویی و بیوتکنولوژی استفاده می‌شوند، همچنین در دماهای پایین نیز کارایی دارند. با محدوده دمایی از 58- تا 2700 درجه فارنهایت (980 تا 1450 درجه سانتیگراد)، این ترموکوپل‌ها برای دقت و ثبات بالا شناخته شده‌اند.

ترموکوپل نوع P

این ابزار معروف به نوع پلاتینی است که در دماهای بالا کاربرد دارد و منحنی عملکردی مشابه با ترموکوپل نوع K را ارائه می‌دهد. این نوع می‌تواند در اتمسفرهای اکسیدکننده و با محدوده دمایی تا 2300 درجه فارنهایت کار کند و معمولاً با استفاده از سیم‌های کششی نوع K به دستگاه‌های اندازه‌گیری متصل می‌شود.

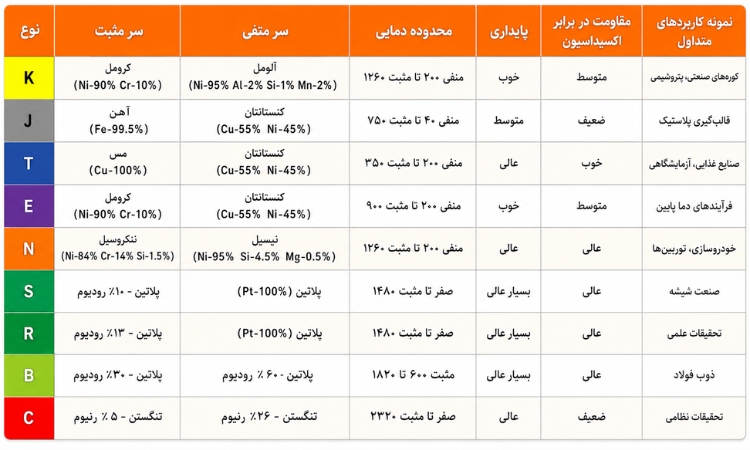

تفاوت بین انواع ترموکوپل

ترموکوپل‌ها به عنوان ابزارهای کلیدی در اندازه‌گیری دما، از ترکیب دو نوع هادی متفاوت ساخته می‌شوند که تنوع در این ابزارها از اختلاف در جنس مواد به کار رفته در هادی‌ها و خصوصیات شیمیایی، فیزیکی و الکتریکی آنها نشأت می‌گیرد. این تفاوت‌ها در مواد، انتخاب دقیق هادی‌ها را بر اساس ویژگی‌هایی چون استحکام شیمیایی، دوام و دقت در اندازه‌گیری‌های دمایی به یک چالش تبدیل کرده است. انتخاب صحیح هادی‌ها، نه تنها برای دقت اندازه‌گیری حیاتی است بلکه می‌تواند بر روی هزینه‌های کلی و پیچیدگی‌های فنی نیز تأثیرگذار باشد که در هنگام خرید ترموکوپل باید به آن دقت شود.

در حالت عمومی، نه نوع ترموکوپل استاندارد در صنایع به کار گرفته می‌شوند که مطابق با استانداردهای جهانی پذیرفته شده‌اند و بر اساس رابطه بین ولتاژ و دما شناسایی می‌شوند. تولیدکنندگان به منظور بهبود خواصی مانند پایداری در برابر شرایط مختلف، مقاومت در برابر خوردگی و بهینه‌سازی خواص ترموالکتریکی، از ترکیبات متنوعی از آلیاژها برای ساخت انواع این ابزار استفاده می‌کنند.

اهمیت انتخاب سیم مناسب برای ترموکوپل

کاربرد و دقت مورد نیاز در اندازه‌گیری‌های دمایی، به ویژه در محیط‌های صنعتی خاص، اهمیت انتخاب مناسب سیم ترموکوپل را دوچندان می‌کند. این انتخاب مناسب نه تنها بر کیفیت اندازه‌گیری‌ها تأثیر می‌گذارد بلکه می‌تواند در کاهش هزینه‌های اجرایی و نگهداری نیز مؤثر باشد. برای کسب اطلاعات بیشتر و راهنمایی در انتخاب بهترین نوع این ابزار اندازه گیری دما و سیم متناسب با نیازهای خاص صنعتی شما، بهتر است با متخصصان ما در شرکت پایاسنس در تماس باشید. این تیم متخصص، با در نظر گرفتن نیازهای دقیق شما، مشاوره‌ای جامع و سفارشی را ارائه می‌دهد تا اطمینان حاصل شود که شما از دقیق‌ترین و مقرون‌به‌صرفه‌ترین ابزارها برای اندازه‌گیری دما بهره‌مند شوید.

اهمیت توجه به محدوده دمایی هر ترموکوپل در چیست؟

با توجه به توضیحات ارائه شده در بخش قبلی در مورد تنوع آلیاژهای به کار رفته در ساخت ترموکوپل‌ها و تفاوت‌های موجود در دامنه‌های دمایی که هر یک از آنها قادر به پوشش دادن هستند، می‌توان دریافت که انتخاب نادرست می‌تواند به آسیب‌دیدگی یا کاهش عملکرد این ابزارها منجر شود. در محیط‌هایی که آلیاژ مورد استفاده در ترموکوپل‌ها با شرایط محیطی سازگار نیست، احتمال خرابی و آسیب‌دیدگی این اجزاء به طور قابل توجهی افزایش می‌یابد. این مسئله می‌تواند به کاهش دقت اندازه‌گیری دما و در نتیجه، ناتوانی در ارائه عملکرد صحیح منجر شود.

از این رو، درک دقیق از دامنه دمایی قابل پوشش توسط هر ترموکوپل و انتخاب مناسب بر اساس نیاز خاص اندازه‌گیری دما در محیط مورد نظر، از اهمیت بالایی برخوردار است. این دقت و توجه در انتخاب، نه تنها مانع از هدر رفتن منابع مالی می‌شود بلکه از بروز خطرات احتمالی و خسارت‌های گرانبها در فرآیندهای صنعتی نیز جلوگیری به عمل می‌آورد. بنابراین، ضروری است که پیش از تصمیم‌گیری برای خرید ترموکوپل، به شناسایی دقیق محدوده دمایی نیازمند و سازگاری آلیاژهای ابزار مورد نظر با محیط کاری اهتمام ورزید.

موارد کاربرد انواع ترموکوپل

ترموکوپل‌ها، با قابلیت‌های فراوانی که در اندازه‌گیری دماهای متفاوت، دوام بالا و مقرون‌به‌صرفه بودن دارند، در طیف گسترده‌ای از صنایع کاربرد پیدا کرده‌اند. این ابزارها را می‌توان در وسایل خانگی، در میانه‌ی فرآیندهای تخصصی صنعتی، در تولید انرژی، سیستم‌های نظارتی و کنترلی کوره‌ها، عرصه‌های فرآوری مواد غذایی و نوشیدنی، سنسورهای مورد استفاده در صنعت خودروسازی، تجهیزات موتوری هواپیماها، موشک‌ها و حتی در فضاپیماها مشاهده کرد.

سایز کم حجم و واکنش سریع به تغییرات دما، به علاوه توانایی مقاومت در برابر شوک‌های فیزیکی و ارتعاشات، آنها را به ابزارهای بسیار مناسبی برای نظارت و کنترل دقیق دما تبدیل کرده است. در ادامه، برخی از موارد استفاده کلیدی و چشمگیر ترموکوپل‌ها را بررسی می‌کنیم.

خرید ترموکوپل از جمله اقدامات ضروری در بخش‌های مختلف صنعتی است که به دلیل توانایی آنها در پوشش دادن دامنه‌های گسترده‌ای از دماها، مقاومت بالا و هزینه‌های نسبتاً پایین، اهمیت ویژه‌ای دارد. استفاده از ترموکوپل‌ها در بخش‌هایی نظیر صنایع غذایی برای اندازه‌گیری دقیق و سریع دما در مراحل مختلف تولید، فرایندهای اکستروژن که نیازمند نظارت دقیق بر دما و فشار هستند، نظارت بر دمای فلزات مذاب، کنترل دما در دیگ‌های فشار قوی، تضمین ایمنی در استفاده از لوازم گازسوز و نظارت دقیق بر دمای کوره‌ها به خوبی نشان از تنوع کاربرد آنها دارد.

در صنایع غذایی، ترموکوپل‌ها به خاطر قابلیت ارائه خوانش‌های سریع و دقیق، ابزاری ضروری به شمار می‌روند. این ابزارها با پروب‌های قابل تعویض، قادرند دمای سطحی و داخلی مواد غذایی را در کمترین زمان ممکن اندازه‌گیری کنند. اکسترودرها که در تولید محصولات پلاستیکی کلیدی هستند نیز از ترموکوپل‌ها برای اطمینان از دمای ایده‌آل در فرآیندهای خود بهره می‌برند.

کوره‌ها، به خصوص در صنایع فلزی و سرامیک، برای اطمینان از کیفیت بالای محصولات نهایی، به ترموکوپل‌ها اتکا می‌کنند. این ابزارها، با قطع جریان گاز در صورت خاموشی شعله، ایمنی را در فرایندهای کوره‌ای تضمین می‌کنند. در بخش ریخته‌گری فلزات، اندازه‌گیری دمای فلز مذاب حیاتی است و ترموکوپل‌ها این امکان را فراهم می‌آورند.

لوازم گازسوز، از جمله کاربردهایی هستند که به شدت به ترموکوپل‌ها وابسته‌اند تا اطمینان حاصل شود که گاز تنها زمانی عرضه می‌شود که شعله‌ی پیلوت فعال است. این موضوع، ایمنی را به طور قابل ملاحظه‌ای افزایش می‌دهد. دیگ‌های فشار قوی که در آنها دما و فشار به شدت بالا می‌رود و ارتعاشات سنگینی وجود دارد، ترموکوپل‌ها را به ابزارهایی غیرقابل جایگزین در نظارت دقیق دمایی تبدیل کرده است.

چند نوع اتصال (جانکشن) ترموکوپل داریم؟

در میان ترموکوپل‌ها، سه دسته‌ی اصلی از جانکشن‌ها برای برقراری اتصال مورد استفاده قرار می‌گیرند که در ادامه، به توضیح مختصر هرکدام خواهیم پرداخت:

جانکشن Ungrounded

این نوع از اتصالات شامل جوش دادن سیم‌های ترموکوپل به یکدیگر است که سپس در داخل یک غلاف محافظ عایق قرار می‌گیرند. غلاف محافظ از مواد مقاومی مانند استیل ضد زنگ ساخته می‌شود تا از اتصال در برابر عوامل خارجی حفاظت کند.

جانکشن Grounded

این دسته به عنوان یکی از روش‌های اتصال رایج شناخته می‌شود. در این رویکرد، سیم‌ها به طور مستقیم به غلاف متصل و جوش داده می‌شوند، بدین ترتیب اتصال اصلی در انتهای این ابزار شکل می‌گیرد. این نوع جانکشن به دلیل زمان پاسخ سریع و توانایی عالی در انتقال حرارت، محبوبیت زیادی دارد.

جانکشن Exposed

در این مدل از اتصال، هیچ غلافی سیم‌ها را احاطه نکرده و نقطه جوش بین هادی‌ها به عنوان نقطه اصلی اندازه‌گیری دما عمل می‌کند. این جانکشن برای اندازه‌گیری‌های بسیار سریع دما ایده‌آل است، اگرچه مستلزم ریسک بیشتری از نظر خوردگی هادی‌ها می‌باشد.

نحوه انتخاب بهترین ترموکوپل

خرید ترموکوپل نیازمند توجه به مجموعه‌ای از ویژگی‌ها و هزینه‌های مرتبط با سنسورهای متنوع و تجهیزات دقیق موجود است. ترموکوپل‌ها به دلیل توانایی‌شان در اندازه‌گیری دماها در دامنه‌های وسیع، قیمت مناسب و سازگاری با شرایط دشوار، برای استفاده‌های متنوع صنعتی مطلوب هستند. با این حال، از نظر دقت و ثبات به پای رزیستورهای دمایی (RTD) و ترمیستورها نمی‌رسند. RTDها با ثبات بالا و قابلیت پوشش دمایی گسترده‌ای به شمار می‌روند، اما نه تنها قیمت‌شان بالاتر است، بلکه به دلیل نیاز به جریان الکتریکی برای فعالیت، در برابر خطاهای ناشی از افزایش دمای خود آسیب‌پذیرند.

از طرفی ترمیستورها، با وجود دقت بالاتر نسبت به RTDها و ترموکوپل‌ها، محدوده دمایی بسیار محدودتری دارند و آسیب‌پذیری آنها در برابر گرمای خود تأثیرگذار است. سنسورهای مادون قرمز که قادرند دماهایی بالاتر از دیگر دستگاه‌ها را بدون نیاز به تماس مستقیم اندازه‌گیری کنند، دقت کمتری نسبت به سایر سنسورها دارند و به خصوصیات تابشی سطوح حساس‌اند. با این حال، استفاده از کابل‌های فیبر نوری به آنها این قابلیت را می‌دهد که سطوحی را خارج از محدوده دید مستقیم، اندازه‌گیری کنند.

در این زمینه، انتخاب دقیق‌ترین و مقرون‌به‌صرفه‌ترین گزینه مستلزم درک کاملی از محدوده دمایی مورد نیاز، شرایط محیطی عملیات و میزان دقت لازم است. ترموکوپل‌ها، با همه تنوع و انعطاف‌پذیری‌شان، بخشی از راه‌حل‌های اندازه‌گیری دما را در شرایط گوناگون ارائه می‌دهند و درک صحیح از محدودیت‌ها و قابلیت‌های هر نوع سنسور دمایی، کلید انتخاب مؤثر و کارآمد در این حوزه است.

چه مقدار طول سیم می‌توان برای دنباله یک ترموکوپل استفاده کرد؟

به صورت عام، طول سیم دنباله‌ای که در این ابزار قرار می‌گیرد، به طور مستقیم بر دقت اندازه‌گیری‌های حاصل تأثیر می‌گذارد. با افزایش طول سیم بیش از حد مجاز، خطا در اندازه‌گیری‌ها نیز بالا می‌رود. به همین دلیل، برای فواصلی که از ۵ متر تجاوز می‌کند، به کارگیری ترموکوپل‌های مجهز به ترانسمیتر و یا ترموکوپل‌های مجهز به کلگی توصیه می‌شود. ترانسمیترها با امکان ارسال سیگنال‌های ۴ تا ۲۰ میلی‌آمپری، قادر به پوشش دادن مسافت‌های طولانی‌تری هستند و این امر آنها را به یک ابزار تقویت‌کننده برای انتقال سیگنال‌ها تبدیل می‌کند.

علاوه بر این، تأثیرات ناخواسته ناشی از نویزهای الکتریکی و مغناطیسی می‌توانند بر روی دقت اندازه‌گیری‌های انجام شده توسط ترموکوپل اثر بگذارند. برای مقابله با این مسئله، استفاده از ترموکوپل‌های دارای سیم دنباله‌ای مجهز به کلگی به شدت توصیه می‌شود. این نوع ترموکوپل‌ها با داشتن سیم دنباله‌ای که مقاومت بیشتری در مقابل نویز دارد، به کاهش خطا در اندازه‌گیری‌ها کمک شایانی می‌کند و دقت آنها را به طور قابل توجهی افزایش می‌دهد.

آیا نیاز است هنگام تهیه ترموکوپل، تجهیزات اضافی دیگری نیز خریداری شود؟

می‌توان گفت که جواب هم مثبت و هم منفی می‌تواند باشد. این ابزار به عنوان یک مؤلفه از یک مدار اندازه‌گیری دما عمل می‌کند و به خودی خود فقط بخشی از یک سیستم کامل را تشکیل می‌دهد. برای اطمینان از عملکرد صحیح و دقت لازم در اندازه‌گیری‌ها، نیازمند بکارگیری چندین عنصر اصلی دیگر هستیم:

• سنسور دما: این نقش را ترموکوپل ایفا می‌کند و به عنوان قلب تپنده سیستم اندازه‌گیری دما عمل می‌نماید.
• واحد نمایش دما: این قطعه می‌تواند شامل ترمومتر، ترموستات، دیتالاگر یا هر نوع دستگاه دیگری باشد که قادر به دریافت سیگنال‌های خروجی ابزار و تبدیل آنها به مقادیر قابل فهم دما است.
• سیم دنباله: برای ایجاد اتصال بین سنسور و دستگاه‌های نمایش دما مورد نیاز است تا اطلاعات بین این دو بخش به راحتی و با دقت منتقل شود.

بنابراین، با توجه به نیاز به یک سیستم اندازه‌گیری دمای کامل و دقیق، در بسیاری از موارد تهیه این مؤلفه‌های اضافی به همراه ترموکوپل، ضروری است تا از کارایی و دقت اندازه‌گیری دما اطمینان حاصل شود. این تجهیزات اضافی به تقویت عملکرد کلی سیستم کمک کرده و اطمینان از قرائت‌های دقیق دما در طول زمان را فراهم می‌آورند.

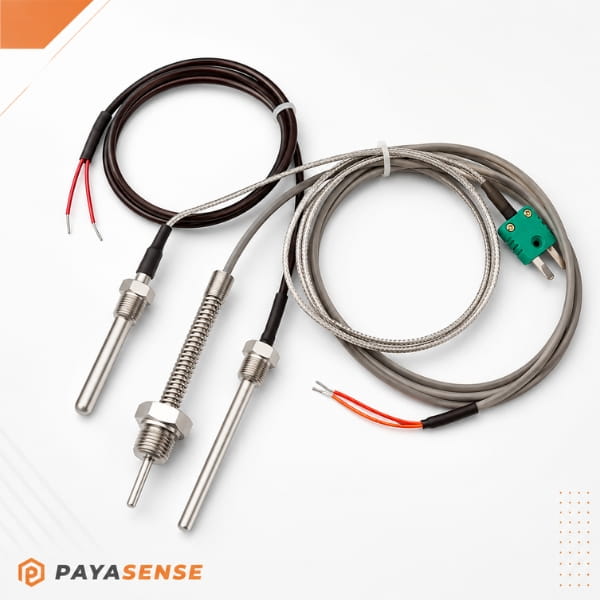

سیم مقاوم شده ترموکوپل ( سیم شیلد دار ) چیست و چه مزیتی دارد ؟

خرید ترموکوپل و انتخاب نوع سیم دنباله‌ای مناسب برای آن، از اهمیت بالایی برخوردار است، زیرا این سیم‌ها به دو دسته کلی شیلد دار و معمولی تقسیم می‌شوند. سیم‌های دارای شیلد، مجهز به یک پوشش مخصوص ساخته شده از منیزیم فشرده با طراحی فلزی هستند که به عنوان یک سپر حفاظتی کارآمد عمل می‌کنند. این لایه محافظتی، انعطاف‌پذیری خاصی به سیم می‌بخشد و از آن در برابر تأثیرات مخرب دما و صدمات فیزیکی محافظت می‌کند که نتیجتاً به افزایش طول عمر ابزار منجر می‌شود.

یکی از کارکردهای بارز کابل‌های ترموکوپل‌ها مجهز به شیلد، قابلیت حذف و دفع نویز و اختلالات ایجاد شده توسط فرکانس‌های رادیویی و امواج مختلف است. این ویژگی از اهمیت ویژه‌ای برخوردار است، به‌ویژه در محیط‌های صنعتی، نظامی، اداری و سایر مکان‌هایی که ترموکوپل‌ها ممکن است در معرض تداخلات الکتریکی ناشی از جریان‌های برق فشار قوی و دیگر منابع اختلال قرار گیرند. در این زمینه‌ها، بهره‌گیری از سیم‌های شیلد دار به شدت توصیه می‌شود تا اطمینان حاصل شود که اندازه‌گیری‌ها با دقت بالا و بدون هیچ‌گونه تداخلی انجام می‌پذیرند.

دقت ترموکوپل چقدر است؟

خرید این ابزار و انتخاب دقیق نوع آن، نیازمند بررسی پارامترهای متعددی است. ترموکوپل‌ها بر اساس جنس سیم و مشخصات فنی متفاوت، در کلاس‌های کاری متنوعی قرار می‌گیرند که هر کدام خطای استاندارد مخصوص به خود را دارند. شرکت پایاسنس با بهره‌گیری از فناوری‌های پیشرفته جوشکاری ترموکوپل و رعایت دقیق استانداردهای بین‌المللی، محصولاتی با کیفیت بالا را تولید می‌کند.

تقسیم‌بندی کلاس‌های ابزار به سه دسته اصلی انجام می‌پذیرد: ابتدا کلاس 1 یا کلاس A که با دقت عالی خود و خطای مجاز حدود 1.5 درجه سانتی‌گراد یا 0.4 درصد، در رده بالاتری قرار می‌گیرد و طبیعتاً قیمت ترموکوپل از این نوع نیز بالاتر خواهد بود. دسته بعدی کلاس 2 یا کلاس B است و در نهایت کلاس 3 یا کلاس C که هر کدام بسته به دقت و میزان خطای مجاز خود، برای کاربردهای مختلف مناسب هستند.

این دسته‌بندی به کاربران و متخصصان امکان می‌دهد تا بر اساس نیاز دقیق خود و با توجه به محدودیت‌های دقت و بودجه، انتخابی مناسب از بین ترموکوپل‌های موجود داشته باشند. شرکت ما نیز با تعهد به ارائه محصولات با کیفیت، در راستای تولید ترموکوپل‌هایی تلاش می‌کند که علاوه بر پاسخگویی به استانداردهای دقت، بتوانند پاسخگوی نیازهای متفاوت صنعتی باشند.

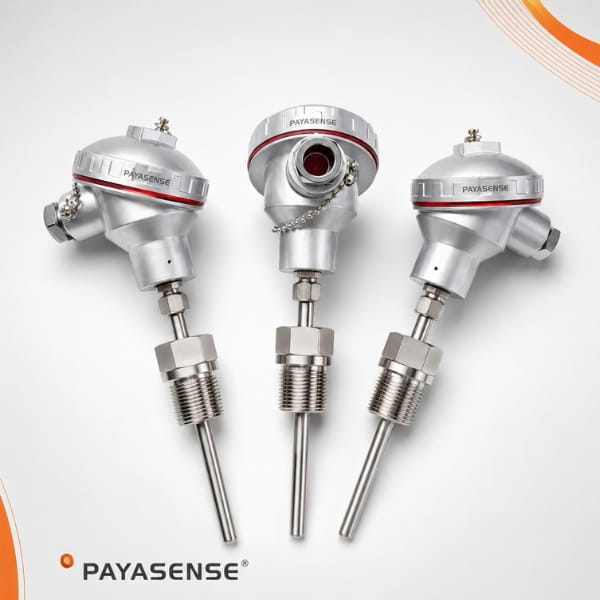

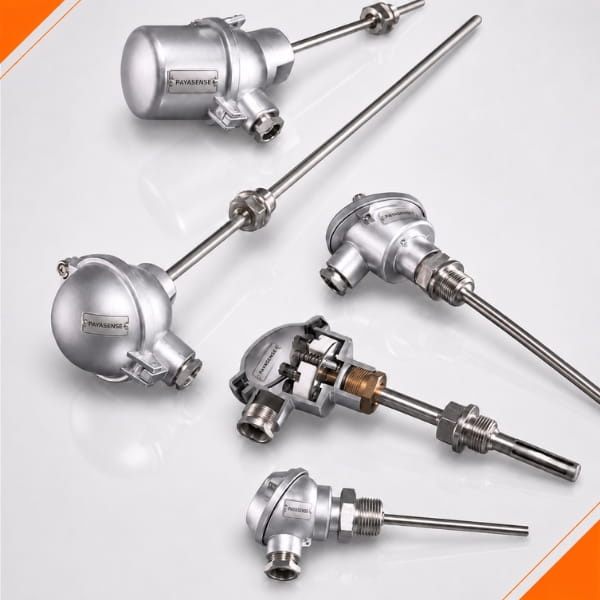

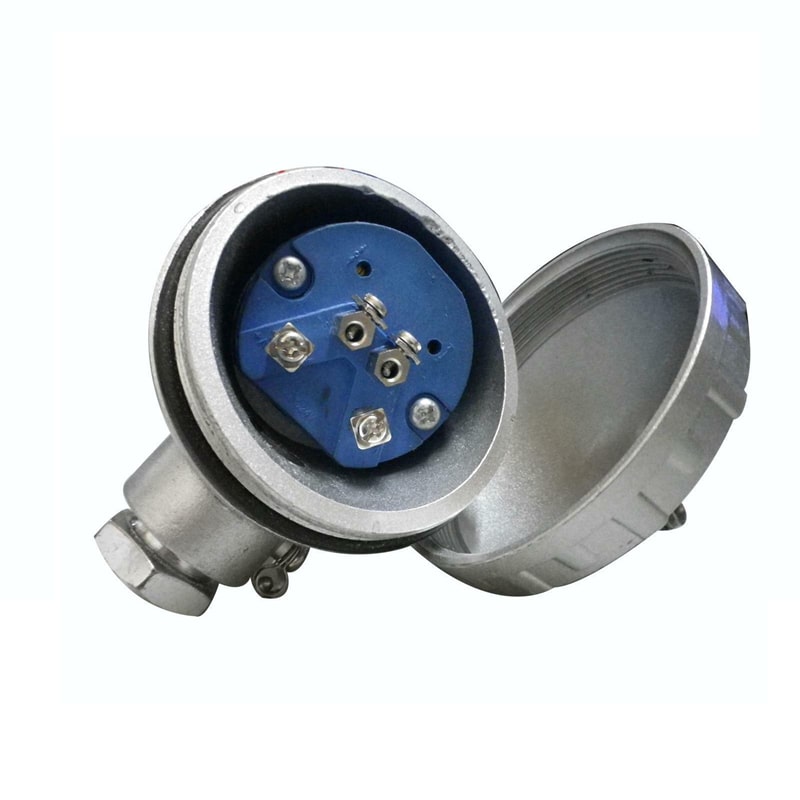

ترموکوپل کلگی دار یعنی چه؟

برای کاستن از هزینه‌های ناشی از استفاده از ترموکوپل‌ها، یکی از شیوه‌های رایج، بهره‌گیری از روش کلگی می‌باشد؛ این رویکرد شامل امتداد دادن سیم ترموکوپل از بخش بالایی آن و سپس جایگزینی آن با سیمی اقتصادی‌تر برای بخش‌های بعدی و به میزان نیاز می‌باشد. درون کلگی‌ها، معمولاً از یک ترانسمیتر بهره برده می‌شود که نقش افزایش دهنده قدرت سیگنال را داراست و این امر به استفاده از سیم‌های با قیمت کمتر در ادامه مسیر کمک می‌کند. در مجموع، ترموکوپل‌هایی که دارای کلگی هستند، در میان صنایع مختلف کاربردهای وسیعی یافته‌اند و به عنوان راهکاری مؤثر برای کنترل هزینه‌ها شناخته می‌شوند.

نکات مهم برای خرید ترموکوپل

خرید ترموکوپل از اقدامات مهمی است که باید با دقت و توجه خاصی صورت گیرد، خصوصاً زمانی که به دنبال ترموکوپلی با کیفیت برتر و قیمتی مناسب هستید. بازار ترموکوپل‌ها شاهد تنوع فراوانی از این محصولات است که می‌تواند فرآیند انتخاب را دشوار سازد. با این حال، با استفاده از دانش و تخصصی که ما در این زمینه ارائه می‌دهیم، می‌توانیم در یافتن بهترین انتخاب، راهنمای شما باشیم.

ترموکوپل‌ها در سایزها، نوع‌ها و دقت‌های گوناگونی موجود هستند. از ترموکوپل‌های با دقت بالا که برای اندازه‌گیری‌های دقیق دما در پروسه‌های حساس مناسب هستند تا ترموکوپل‌هایی با دقت معمولی برای استفاده‌های روزمره، انتخاب‌های فراوانی پیش روی شما قرار دارد.

با وجود این تنوع وسیع از ترموکوپل‌ها و گریدهای متفاوت آنها، تصمیم‌گیری ممکن است پیچیده به نظر برسد. با این حال، با مشاوره با کارشناسان مجرب ما، شما می‌توانید اطمینان حاصل کنید که بهترین سنسور اندازه گیری دما را برای برآورده ساختن نیازهای دقیق خود انتخاب می‌کنید. اطمینان از دستیابی به ترموکوپل‌های با کیفیت بالا و مطابق با استانداردهای صنعتی، به شما کمک می‌کند تا دقت و صحت اندازه‌گیری‌های دمایی در فرایندهایتان تضمین شود.

نتیجه گیری

اهمیت و تنوع استفاده از ترموکوپل‌ها در عرصه اندازه‌گیری دما، آنها را به یکی از اجزای کلیدی در بسیاری از بخش‌های صنعتی تبدیل کرده است. با انتخاب دقیق و استفاده از ترموکوپل‌هایی که به خوبی با استانداردهای مورد نیاز و کیفیت لازم مطابقت دارند، می‌توان به سطح بالایی از دقت و اعتمادپذیری در اندازه‌گیری‌های دمایی رسید. از این رو، پروسه انتخاب و خرید ترموکوپل نیازمند دقت نظر در ارزیابی جزئیات فنی و مطابقت با الزامات خاص هر کاربرد است.

ترموکوپل‌ها که در محدوده‌ای از صنایع از جمله نفت، گاز، پتروشیمی، فولاد، آلومینیوم، خودروسازی و بسیاری دیگر به‌عنوان عناصر ضروری برای کنترل دقیق دما به کار می‌روند، نقش بسزایی در بهبود کیفیت و افزایش ایمنی فرآیندها دارند. توجه به نکات فنی، استانداردهای صنعتی و تطابق با نیازهای خاص هر بخش، برای انتخاب ترموکوپل مناسب، ضرورتی اجتناب‌ناپذیر است.
