ترانسمیتر دما به عنوان واسطه‌ای هوشمند بین سنسور دما و نمایشگر یا دستگاه کنترل عمل می‌کند. این دستگاه با تبدیل سیگنال خروجی غیر خطی سنسور به سیگنال خطی میلی‌آمپر، امکان انتقال دقیق اطلاعات دما به فواصل دورتر را فراهم می‌سازد. با نام‌های متنوعی نظیر “ترانسمیتر دما pt100” و “ترانسمیتر ترموکوپل”، این تکنولوژی در صنایع، به عنوان یک ابزار حیاتی و چندکاره شناخته می‌شود. از طریق این ترانسمیترها، دقت اندازه‌گیری دما افزایش یافته و امکان ارتباط با سیستم‌های دیجیتالی نیز فراهم می‌شود. در ادامه با ما همراه باشید تا اطلاعات کاملی از این ابزار را در اختیارتان قرار دهیم تا در هنگام خرید از شرکت‌های معتبر مانند شرکت پایاسنس بتوانید انتخاب بهتری داشته باشید.
ترانسمیتر دما چیست؟
دما، به‌عنوان مهم‌ترین پارامتر در تنظیمات تجاری و صنعتی، گاهی نیاز به اندازه‌گیری دقیق‌تری دارد. انتخاب سنسورهای دما از جمله ترموکوپل یا ترمومتر مقاوم مانند RTD یا PRT به خوبی به این نیازها پاسخ می‌دهند. این سنسورها با مزایای دامنه اندازه‌گیری گسترده، دقت بالا و طراحی ساده، همراه هستند.
سیگنال‌های دمای نامطمئن، زمانی که با مشکلاتی مانند نویز الکتریکی روبرو می‌شوند، می‌توانند با خطاهای چشم‌گیر منجر شوند. در این شرایط انواع ترانسمیتر دما مانند ترانسمیتر pt100، به عنوان یک راهکار نوین، اندازه‌گیری را بهینه‌تر مدیریت می‌کند و سیگنال مقاوم‌تری را ارسال می‌نماید.
این دستگاه با اتصال به سنسور دما، سیگنال را به سیستم‌های کنترلی ارسال می‌کند. استفاده از ترانسمیتر دما مناسب برای هر شرایط کاری، نه تنها به بهبود دقت اندازه‌گیری دما کمک می‌کند بلکه از مشکلات مرتبط با سیگنال‌های آسیب‌پذیر، با دقت و کارآیی بیشتر، می‌کاهد.
ساختار ترانسمیتر دما چگونه است؟
با نگاهی به انواع ترانسمیتر دما، می‌توانیم به ساختار این دستگاه پیچیده و حساس نگاهی انداخته و اجزاء اصلی آن را شناسایی کنیم. البته هرکدام از ترانسمیترها ممکن است برحسب کاربرد خاصشان در برخی از قسمت‌ها متفاوت باشند، اما ساختار کلی آنها شامل اجزای زیر است:
1. حسگر دما (Temperature Sensor)
قلب این ساختار، حسگر دماست که مسئول اندازه‌گیری دما با استفاده از تکنولوژی‌های متنوع مانند رزیستورهای دمایی (RTD) یا ترموکوپل‌ها است.
2. واحد الکترونیکی (Electronic Unit)
اطلاعات جمع‌آوری‌شده توسط حسگر دما به واحد الکترونیکی منتقل می‌شوند. این واحد با استفاده از پردازش‌های الکترونیکی، اطلاعات را تحلیل کرده و به صورت دیجیتال یا آنالوگ به دستگاه‌های کنترلی ارسال می‌کند.
3. رابط ارتباطی (Communication Interface)
ترانسمیتر دما با استفاده از رابط‌های ارتباطی متنوعی مانند پورت‌های USB، RS-232، RS-485 یا بی‌سیم (Wireless)، توانایی ارتباط با دستگاه‌های کنترلی را دارد و امکان ارسال داده‌ها به آنها را فراهم می‌سازد.
عملکرد ترانسمیتر دما چگونه است؟
فرایند عملکرد ترانسمیتر دما در شروع با اندازه‌گیری دقیق دما توسط حسگر آغاز می‌شود. این حسگر با دقت بالا، مقدار دما را اندازه‌گیری کرده و اطلاعات را به واحد الکترونیکی ارسال می‌کند. سپس واحد الکترونیکی به صورت دقیق و کاملاً خودکار، داده‌های دریافتی را تحلیل می‌کند.
در مرحله بعدی، این داده‌ها با استفاده از رابط ارتباطی مناسب، مانند پورت‌های USB یا RS-485، به دستگاه‌های کنترلی منتقل می‌شوند. این انتقال اطلاعات با سرعت و دقت بالا صورت گرفته و دستگاه‌های کنترلی قادر به درک و استفاده از اطلاعات دمایی به دست آمده می‌باشند. به این ترتیب، ترانسمیتر دما به عنوان یک واسطه حیاتی بین حسگر دما و سیستم‌های کنترلی عمل می‌کند که دقت و کارایی را در اندازه‌گیری و کنترل دما ارتقاء می‌دهد.

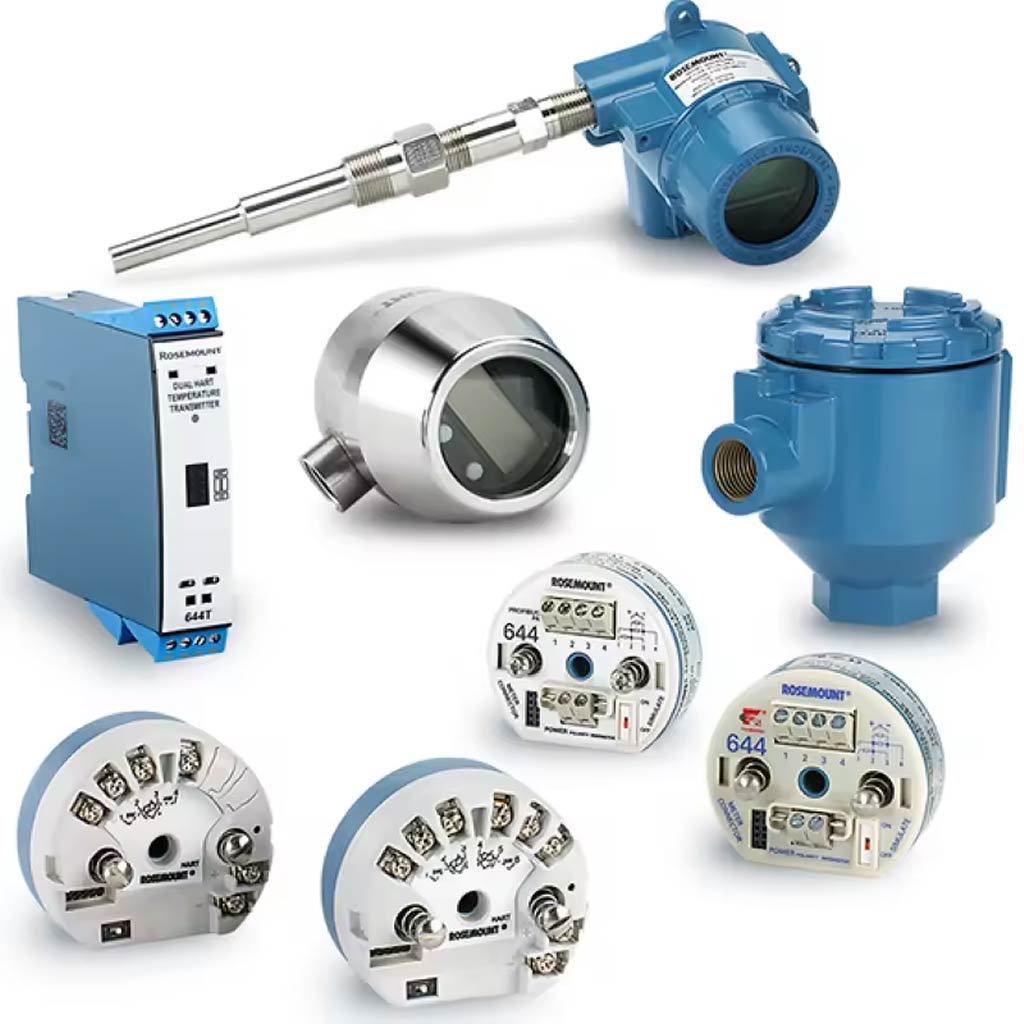

انواع ترانسمیترهای دما
ترانسمیترها و ترانسدیوسرهای دما، از ابزارهای ساده‌ای هستند که بین سنسور و دستگاه کنترل، نمایشگر یا رکوردر/داده‌نگار، نصب می‌شوند و با تجهیزات پیچیده‌تری که شامل عناصر ایزوله، تقویت‌کننده‌ها، سیگنال‌های فیلتر و حتی ارتباطات متنوع می‌شوند، تکامل یافته‌اند.
در کل، ترانسمیترها و ترانسدیوسرهای دما را می‌توان به چند نوع تقسیم کرد که هرکدام سبک خود را دارا هستند. در ادامه هرکدام از این مدل‌ها توضیح داده شده‌اند:
ترانسمیتر دین‌ریل دار
زمانی که فاصله سنسور دما تا اتاق کنترل کوتاه باشد، ترانسمیتر دین‌ریل دار یا پنل دار می‌تواند به دلیل تداخل/تحریف کم سیگنال یا دمای بالای مخزن استفاده شود. این ترانسمیترها دارای دامنه ولتاژ ورودی بین 8 تا 35 ولت هستند و به دلیل قیمت ترانسمیتر دما پایین، به طور گسترده استفاده می‌شوند. در این نوع، با وجود دسترسی زیاد، کابل‌کشی گسترده و طولانی ممکن است باعث کاهش دقت شود.
ترانسمیتر فیلددار
این نوع ترانسمیتر دما به‌صورت مستقیم به فرآیندی متصل می‌شود که برای ایجاد سیگنال قوی‌تر معمولاً نزدیک سنسور نصب شده است. بنابراین، این نوع ترانسمیتر، انتقال سیگنال را به‌صورت ایمن و تقویت‌شده انجام می‌دهد. محفظه فیلد معمولاً از آلومینیوم دایکاست یا فولاد ضدزنگ ساخته شده است. با این حال، می‌توان بسته به نیاز محیط کاری مورد نظر، یک نمایشگر نیز نصب کرد.
ترانسمیتر هددار (هدمانت)
این ترانسمیترهای دما به‌صورت مستقیم بر سرهای انتهایی اسمبلی‌های دما، مثل ترموکوپل یا RTD نصب می‌شوند. این نوع محصول بیشترین ایمنی را برای سیگنال فراهم می‌کند و در مقایسه با نوع فیلددار، نیازمند کمترین کابل‌کشی، فضا و هزینه است. با این حال، ولتاژ بالا ممکن است باعث نیاز به تعمیرات بیشتر شود و تغییرات محدوده دما ممکن است بر دقت اندازه گیری تأثیر بگذارد.
بهترین زمان برای خرید ترانسمیتر دما
سنسور تکی، ترموکوپل یا RTD، به عنوان ساده‌ترین سیستم اندازه‌گیری یا کنترل دما، مستقیماً به یک کنترل‌کننده، نمایشگر یا رکوردر/داده‌نگار وصل می‌شود. این سیستم زمانی که تنها یک سنسور باشد و فاصله بین آن و دستگاه اندازه‌گیری/کنترل کم باشد، عالی عمل می‌کند. اما هر سیستمی که بیش از این نیاز داشته باشد، به یک ترانسمیتر یا ترانسدیوسر دما هم نیاز دارد تا از دقت آن کاسته نشود.
ترانسمیترها و ترانسدیوسرهای دما به‌عنوان واسطه میان یک یا چند سنسور و دستگاه اندازه‌گیری/کنترل عمل می‌کنند. سنسورهای دما، برخلاف دیگر پارامترهای اندازه‌گیری مانند فشار، سطح یا جریان، سیگنال میلی‌ولت غیرخطی تولید می‌کنند. اگر این سیگنال بخواهد مسیر طولانی‌تری را طی کند (به‌عنوان مثال بیش از صد فوت) مقاومت در طول سیم ممکن است سیگنال ضعیف را تحریف کرده و دقت را کاهش دهد.
ترانسمیترهای دما قادرند سیگنال میلی‌ولت غیرخطی را به یک سیگنال میلی‌آمپر یا ولتاژ خطی تبدیل کنند. این سیگنال می‌تواند بدون افت از فاصله‌های دورتر نیز ارسال شود. مزیت دیگر آنها این است که می‌توانند یک سیگنال دیجیتال مانند HART یا فیلدباس را حمل کنند که در کنترل و ارتباطات بسیار پیچیده موازی می‌شود. همچنین، ترانسمیترها و ترانسدیوسرهای چندگانه امکان اتصال به یک سیستم کنترل/اندازه‌گیری دما در چندین نقطه را فراهم می‌کنند.
کاربردهای گسترده ترانسمیتر دما
ترانسمیتر دما به عنوان یک ابزار حیاتی، در صنایع مختلف نقش بسیار مهمی ایفا می‌کند. این دستگاه چندگانه در اندازه‌گیری و کنترل دما، در زمینه‌های متنوع کاربرد دارد، ازجمله:
- صنایع نفت و گاز: در برج‌های تبخیر و تبدیل، ترانسمیتر دما به‌عنوان یک جزء اساسی برای کنترل دما در تجهیزات حیاتی به‌کار می‌رود.
- صنایع شیمیایی: در واکنش‌های شیمیایی پیچیده، ترانسمیتر دما به منظور اندازه‌گیری و کنترل دقیق دما استفاده می‌شود.
- صنایع غذایی: در مانیتورینگ دمای مخزن‌ها، سیلوها و دستگاه‌های پخت و تهیه مواد غذایی برای حفظ کیفیت محصولات از ترانسمیتر استفاده می‌گردد.
- صنایع دارویی: در واحدهای تولید داروها، ترانسمیتر دما جهت کنترل دمای فرآیندهای تولید و اطمینان از کیفیت داروها قابل استفاده است.
- صنعت خودروسازی: در مانیتورینگ دما در موتورها و سیستم‌های خنک‌کننده خودروها برای افزایش کارایی و عمر مفید اجزای مکانیکی از این ابزار استفاده می‌شود.
- صنایع تولید برق: در توربین‌ها و تجهیزات تولید برق برای کنترل و نظارت بر دما و افزایش بهره‌وری از ترانسمیتر استفاده خواهد شد.
- صنعت پزشکی: در دستگاه‌های پزشکی برای نظارت دقیق بر دما و حفظ شرایط محیطی مطلوب در فرآیندهای پزشکی، ترانسمیتر کاربرد دارد.
مزایای خرید ترانسمیتر دما
ترانسمیترهای دما به‌عنوان ابزار حیاتی در اندازه‌گیری و انتقال دما در انواع صنایع شناخته شده‌اند و دارای مزایای متعددی هستند. در زیر به برخی از این مزایا اشاره می‌شود:
1. دقت بالا
ترانسمیترهای دما دارای دقت بالایی در اندازه‌گیری دما می‌باشند که این امر به دقت بیشتر در نتایج اندازه‌گیری دما منجر می‌شود.
2. اندازه‌گیری در فواصل بزرگ
این ترانسمیترها اندازه‌گیری دما را در فواصل بزرگ مانند صنایع پتروشیمی، تولید برق و محیط‌های صنعتی دیگر ممکن می‌کنند.
3. مقاومت در برابر نوسانات و نویز
این ترانسمیترها معمولاً در برابر نوسانات دما، رطوبت و نویز مقاوم هستند که در محیط‌های صنعتی و شرایط سخت اهمیت دارد.
4. اتصال به سیستم‌های کنترلی
ترانسمیترهای دما قابلیت اتصال به سیستم‌های کنترلی و نظارتی را دارند که دما به صورت مستقیم توسط سیستم‌های اتوماسیون صنعتی کنترل می‌شود.
5. کالیبره و تنظیم آسان
ترانسمیترهای دما به راحتی کالیبره و تنظیم می‌شوند تا دقت اندازه‌گیری دما به حداکثر مقدار ممکن برسد.
6. کاهش هزینه‌ها
استفاده از ترانسمیترهای دما می‌تواند هزینه‌های نگهداری و تعمیر و احتمال خرابی‌ها را کاهش دهد، زیرا به دستیابی به دمای دقیق و کنترل مؤثر فرآیندها کمک می‌کند.
7. امکان نظارت 24 ساعته
ترانسمیترهای دما معمولاً قابلیت نظارت به صورت 24 ساعته را دارا هستند که به صورت مداوم دما را نظارت می‌کنند و در صورت بروز هر گونه مشکل یا ناهماهنگی اعلام هشدار خواهند کرد.
8. سازگاری با استانداردها
ترانسمیترهای دما معمولاً با استانداردهای صنعتی مانند HART، Foundation Fieldbus، 4-20 mA و 0-20 mA سازگار هستند.

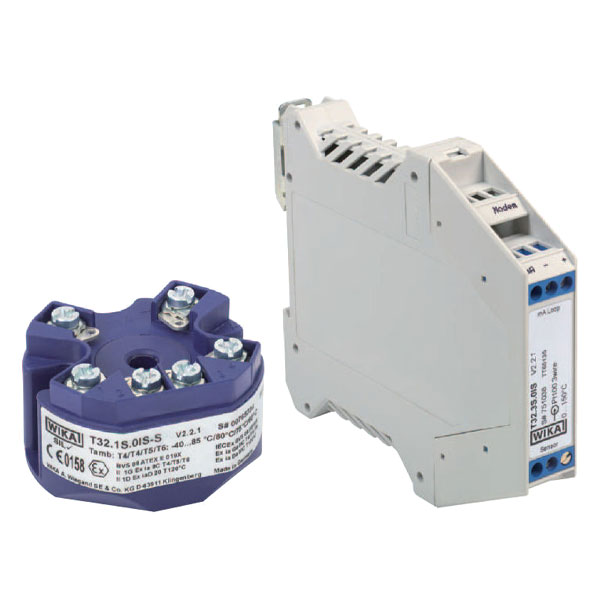

روش استفاده از ترانسمیتر دما چگونه است؟
یک ترانسمیتر دما به منظور اندازه‌گیری دما، جریان را از یک منبع تغذیه DC از راه دور نسبت به ورودی سنسور خود کشیده و انتقال می‌دهد. سیگنال واقعی به عنوان یک متغیر در جریان منبع تغذیه منتقل می‌شود. به عبارت دیگر، در صورت استفاده از یک ترانسمیتر ورودی ترموکوپل، در زمان اندازه‌گیری کمترین دمای فرآیند، ترانسمیتر یک جریان 4 میلی آمپر از منبع تغذیه DC به سمت خود می‌کشد. سپس با افزایش دما، ترانسمیتر به طور متناسب جریان بیشتری را به طرف خود می‌کشد تا به 20 میلی آمپر برسد. این سیگنال 20 میلی آمپر مرتبط با بالاترین دمای حس شده توسط ترموکوپل است. مدار داخلی که به منظور مناسب‌سازی سیگنال ترانسمیتر و تعیین محدوده دمایی اجرا می‌شود، سیگنال جریان خروجی ترانسمیتر را نمایش می‌دهد.
از نظر فیزیکی، تنها دو سیم مسی برای اتصال سیگنال خروجی ترانسمیتر دمایی به یک مدار سری با منبع تغذیه دور و تجهیزات فرآیند لازم است. این اتصال زمانی که سیگنال و خط منبع تغذیه ترکیب می‌شوند و یک مدار با عملکرد دوگانه ایجاد می‌شود، ممکن خواهد شد.
انواع سیگنال‌های ورودی برای ترانسمیتر دما
یک فرستنده دما، ولتاژ ترموکوپل را اندازه‌گیری می‌کند و یک خروجی آنالوگ یا دیجیتال ارائه می‌دهد. خروجی آنالوگ به صورت معمول از سیگنال آمپری 4 تا 20 mA یا 10 تا 50 mA تشکیل شده است که با دما متناسب است. خروجی دیجیتال معمولاً یک خروجی اعشاری با کد باینری (BCD) است که نمایانگر دما است. فرستنده‌های موجود دارای یک یا چند ترموکوپل هستند (همراه با نرم‌افزاری که نوع مناسب را انتخاب می‌کند). همچنین پروتکل‌های ارتباطی نیز برای افزودن به سیگنال 4 تا 20 mA موجود هستند (مانند HART) یا به عنوان جانشین‌های دیجیتال برای سیگنال 4 تا 20 mA عمل می‌کنند (مانند FOUNDATION، فیلدباس، پروفیباس).
فرستنده‌های دما به طور گسترده در سیستم‌های اندازه‌گیری استفاده می‌شوند، زیرا کاربرد آنها این امکان را می‌دهد که کابل‌های طولانی به سمت دستگاه مربوطه بازگردد. همچنین، ترانسمیترها با قابلیت برنامه‌ریزی یا در اصطلاح هوشمند سازی به طور مؤثری ویژگی‌های انتقال و مطلوب بودن سیگنال را ترکیب می‌کنند. علاوه بر استفاده از توابع ورودی-خروجی، انواع حالت‌های انتقال نیز قابل انتخاب هستند. تفکیک ورودی از خروجی به بهبود عملکرد نهایی کمک می‌کند. به عنوان مثال، نصب چند سنسور با ترانسمیترهای جداگانه از حلقه‌های زمینی با پتانسیل کاذب جلوگیری می‌کند.
مدل‌های مختلف ترانسمیترهای دما شامل موارد زیر خواهند بود که قیمت ترانسمیتر دما براساس نوع آن متفاوت است:
- ترانسمیتر دما PT100 با هد نصبی SMART
- ترانسمیتر دما با هد نصبی با پروتکل HART
- ترانسمیتر دما با دین ریل نصبی با پروتکل HART
- ترانسمیتر دما با فیلد نصبی
قیمت ترانسمیتر دما
ترانسمیترهای دما، ابزارهایی هوشمند هستند که در اندازه‌گیری و انتقال دما نقش بسیار حیاتی ایفا می‌کنند و با توجه به ویژگی‌ها و تکنولوژی‌های مختلف استفاده شده در آنها، قیمت‌های متنوعی دارند. عوامل مختلفی در تعیین قیمت ترانسمیتر دما تأثیر دارد که ارزیابی دقیق این عوامل می‌تواند به انتخاب بهینه‌ترین ترانسمیتر برای نیازهای خاص شما کمک کند.
اولین عامل تأثیرگذار بر قیمت ترانسمیتر دما نوع حسگر دمای مورد استفاده است. ترانسمیترها می‌توانند با انواع مختلف حسگرهای دما مانند رزیستورهای دمایی (RTD)، ترموکوپل‌ها و سنسورهای مقاومتی (NTC یا PTC) سازگار باشند. هرکدام از این حسگرها قابلیت‌ها و دقت‌های مختلفی دارند که تأثیر بسزایی بر هزینه نهایی ترانسمیتر دما دارد.
فاصله اندازه‌گیری و کاربردهای خاص نیز عوامل مهمی هستند. ترانسمیترها برای کاربردهای صنعتی، پزشکی، خودروسازی، گاز و نفت و … قابل استفاده هستند و با توجه به شرایط محیطی و نیازهای خاص هر کاربرد، قیمت ترانسمیتر دما متغیر خواهد بود.
ویژگی‌های فنی نیز در تعیین هزینه ترانسمیتر تأثیرگذار هستند. امکاناتی مانند دقت اندازه‌گیری، محدوده‌ی دمایی، رابط‌های ارتباطی (مثل HART یا Profibus)، مقاومت در برابر شرایط محیطی خاص و … همگی عواملی هستند که می‌توانند به عنوان عوامل اساسی در قیمت ترانسمیترهای دما محسوب شوند.
شما می‌توانید برای استعلام قیمت بروز انواع ترانسمیتر دما با شماره تلفن‌های ما در این سایت تماس بگیرید و با کارشناسان مجرب ما در شرکت دانش بنیان پایاسنس در ارتباط باشید تا بهترین و کم هزینه‌ترین انتخاب را انجام دهید.
خرید ترانسمیتر بی کیفیت چه عواقبی دارد؟
خرید ترانسمیتر بی‌کیفیت به مشکلات گوناگونی منجر می‌شود که می‌تواند تأثیرات منفی جدی بر عملکرد و کارایی سیستم‌ها و فرآیندها داشته باشد. از جمله مشکلات احتمالی می‌توان به دقت پایین در اندازه‌گیری دما، عدم پایداری در خروجی سیگنال و عمر کوتاه ترانسمیتر اشاره کرد. ترانسمیترهای بی‌کیفیت ممکن است مقاومت کمتری در برابر شرایط محیطی ناپایدار نشان دهند که می‌تواند در معرض خطرات مانند گرد و غبار، رطوبت یا دماهای خارج از محدوده عملکرد قرار گیرد.
عدم تطابق با استانداردها نیز یک مشکل شایع است، زیرا ترانسمیترهای بی‌کیفیت ممکن است نتوانند الزامات تکنیکی و ایمنی را برآورده کنند. این مسئله می‌تواند باعث خسارات مالی جدی یا حتی خطرات ایمنی در محیط‌های حساس شود. همچنین، احتمال خطا در اندازه‌گیری دما توسط ترانسمیترهای بی‌کیفیت، میزان دقت ناقص و عدم قابلیت اعتماد در داده‌های ارسالی را به همراه دارد که می‌تواند به تصمیمات نادرست و مشکلات در فرآیندهای صنعتی منجر شود.
در نهایت، مصرف‌کنندگان در خرید ترانسمیتر دما باید به استانداردها، اعتبار تولیدکننده و بازخوردها توجه کافی داشته باشند تا از کیفیت و عملکرد مطمئنی برخوردار باشند و از مشکلات احتمالی جلوگیری کنند.
نتیجه گیری
ترانسمیترهای دما، نقش بسیار حیاتی در صنایع مختلف بازی می‌کنند. این دستگاه‌ها با اندازه‌گیری و انتقال دما، به بهبود کارایی و کنترل فرآیندها کمک می‌کنند. با انتخاب و استفاده از ترانسمیترهای دمای با کیفیت، می‌توان به دقت بالا، مقاومت در برابر شرایط محیطی مختلف و انتقال داده‌های قابل اعتماد دست یافت. بنابراین، در انتخاب و استفاده از ترانسمیتر دما، اهمیت به استانداردها، کیفیت تولیدکننده و نیازهای خاص هر صنعت، باعث بهبود عملکرد و کارایی سیستم‌ها می‌گردد.
