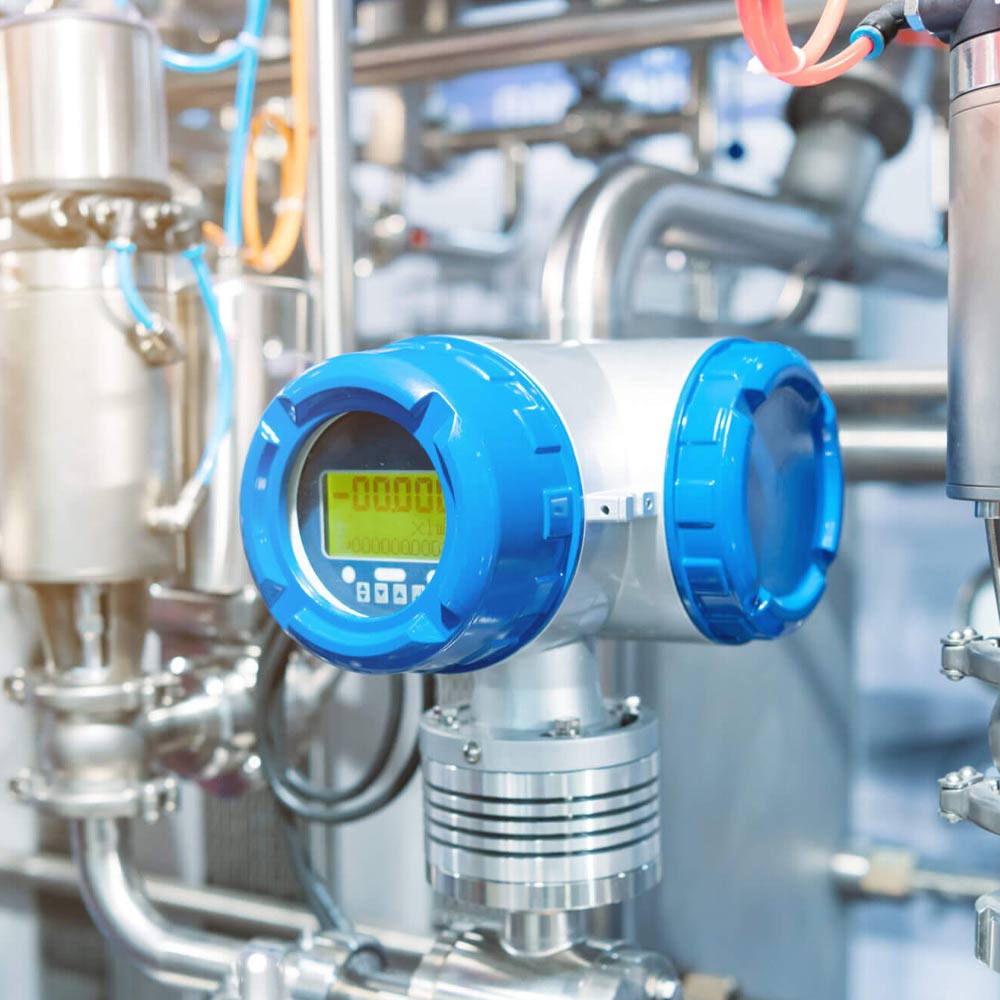

فلومتر یا دبی‌سنج یکی از ابزارهای اندازه‌گیری دقیق جریان سیالات است که در دنیای پیشرفته امروزی جایگاه ویژه‌ای در صنایع مختلف دارد. واژه «فلومتر» به طور کلی به دستگاه‌ها و سنسورهایی اطلاق می‌شود که جریان مواد را اندازه‌گیری و ثبت می‌کنند. خرید فلومتر مناسب از یک شرکت معتبر مانند شرکت دانش بنیان پایاسنس نه تنها در امور صنعتی، بلکه در بسیاری از حوزه‌های دیگر نیز بیانگر اهمیت استفاده از تجهیزات دقیق و قابل اعتماد است.
در این مقاله، به بررسی اهمیت خرید فلومتر مناسب از یک شرکت معتبر و معرفی انواع آن خواهیم پرداخت و عواملی را که باید در انتخاب یک دبی‌سنج مد نظر داشته باشید، مورد بررسی قرار خواهیم داد. با ما همراه باشید.
فلومتر (دبی‌سنج) چیست؟
فلومتر یکی از تجهیزات اندازه‌گیری است که برای اندازه‌گیری دقیق جریان مایعات یا گازهای عبوری از یک مسیر مشخص، به کار می‌رود. این دستگاه‌ها می‌توانند به صورت دیجیتال یا آنالوگ عمل کرده و اطلاعات مربوط به حجم، سرعت یا مقدار جریان مواد را اندازه‌گیری کنند. استفاده از فلومترها در صنعت، کشاورزی، نفت و گاز، انرژی، شیمی، آب و فاضلاب و دیگر حوزه‌های فناوری بسیار گسترده و مهم است.
دبی‌سنج‌ها از انواع مختلفی مانند فلومترهای الکترومغناطیسی، فلومترهای دیافراگمی، فلومترهای توربینی و… تشکیل شده‌اند که هرکدام با اصول علمی و فیزیکی خاص خود برای اندازه‌گیری جریان کار می‌کنند. این تجهیزات به دلیل دقت بالا، استحکام ساختاری و توانایی کار در شرایط مختلف محیطی، بسیار مورد توجه قرار گرفته‌اند.
مهمترین کاربردهای انواع فلومتر
فلومترها به عنوان تجهیزات حیاتی برای اندازه‌گیری جریان سیالات در صنایع مختلف استفاده می‌شوند و نقش بسیار مهمی در اندازه‌گیری جریان مایعات و گازها ایفا می‌کنند. مهمترین کاربردهای دبی‌سنج‌ها عبارتند از:
صنعت نفت و گاز
در این صنعت، اندازه‌گیری دقیق جریان سیالات مانند نفت و گاز در خطوط لوله و واحدهای پالایشگاهی از اهمیت ویژه‌ای برخوردار است. فلومترها در این صنایع برای کنترل فرآیندها، مدیریت مصرف انرژی و اندازه‌گیری دقیق مقادیر خروجی به کار می‌روند.
صنعت شیمی
در واحدهای تولید مواد شیمیایی، اندازه‌گیری دقیق جریان مواد اولیه و محصولات نهایی از اهمیت بسیار زیادی برخوردار است. فلومترها به عنوان ابزارهای کنترلی در فرآیندهای مختلف شیمیایی مورد استفاده قرار می‌گیرند.
صنعت آب و فاضلاب
در سیستم‌های تصفیه آب و مدیریت فاضلاب، دبی‌سنج‌ها برای نظارت بر جریان آب و اندازه‌گیری مقادیر مصرف و تخلیه استفاده می‌شوند.
صنعت انرژی
در نیروگاه‌ها و واحدهای تولید انرژی، فلومترها برای اندازه‌گیری جریان سوخت‌ها، آب خنک‌کننده و سایر مایعات مرتبط با فرآیندهای تولید برق به کار می‌روند.
کنترل فرآیندها
در هر صنعتی که نیاز به کنترل دقیق فرآیندها و جریان مواد داشته باشد، دبی‌سنج‌ها برای اندازه‌گیری دقیق و کنترل بهینه جریان مواد مورد استفاده قرار می‌گیرند.
صنعت خودروسازی
در خطوط تولید و تست خودروها، فلومترها برای اندازه‌گیری دقیق مایعات مورد استفاده مانند روغن‌ها و سوخت‌ها به کار می‌روند.
کنترل فرایندهای غذایی
در صنایع تولید مواد غذایی، فلومترها برای اندازه‌گیری جریان مایعات از جمله شیرها، روغن‌ها و مواد اولیه در فرآیندهای تولید مورد استفاده قرار می‌گیرند.
تحقیقات علمی
در آزمایشگاه‌ها و تحقیقات علمی، دبی‌سنج‌ها برای اندازه‌گیری دقیق جریان مایعات در تحقیقات مختلف از اهمیت بالایی برخوردارند. بخصوص در رشته‌های مربوط به سازه‌های آبی از این ابزار برای اندازه‌گیری میزان آب عبوری از دریچه‌های مختلف استفاده می‌شود.
صنعت فرایندهای بیوتکنولوژیک
در تولید داروها، پروتئین‌ها و سایر محصولات بیوتکنولوژیک، فلومترها برای کنترل و نظارت بر جریان فرآیندهای مختلف استفاده می‌شوند.
سیستم‌های سرمایش و گرمایش
در سیستم‌های HVAC (سرمایش، تهویه، و تهویه مصرفی) و سیستم‌های گرمایش مرکزی، فلومترها برای مدیریت جریان سیالات به کار می‌روند.
انواع فلومترهای مورد استفاده در صنایع گوناگون
در این بخش، به بررسی عملکرد و کاربرد گسترده‌ترین انواع فلومتر پراستفاده که در بخش قبل به آنها اشاره شد، در تمامی صنایع می‌پردازیم. هرکدام از این دبی‌سنج‌ها بسته به ساختار و کارکردی که دارند برای اهداف مختلفی مورد استفاده قرار می‌گیرند. اینکه کدام نوع برای شما مناسب‌تر است به هدفتان از استفاده از دبی‌سنج بستگی دارد. مهمترین دبی‌سنج‌هایی که در حال حاضر به بازار عرضه می‌شوند، عبارت‌اند از:
فلومتر فشار تفاضلی
فلومتر فشار تفاضلی یکی از ابزارهای اندازه‌گیری بسیار پرکاربرد در صنایع به حساب می‌آید که از طریق اندازه‌گیری افت فشار در مقطع لوله، دبی سیال را تعیین می‌کند. این سیستم بر اساس محاسبات فشار عمل می‌کند و برای اندازه‌گیری دبی از سنسورهای دقیق فشار بهره می‌برد. این نوع فلومتر قادر است دبی مایعات، گازها و بخارها را با دقت بالا اندازه‌گیری نماید. باید توجه داشت زمانی که افت فشار بسیار کم است (اعداد رینولدز کم)، دقت دبی‌سنج کاهش می‌یابد.
فلومتر الکترومغناطیسی
روش اندازه‌گیری فلومتر الکترومغناطیسی بر پایه قانون القای فارادی استوار است. طبق این قانون، حرکت یک میله فلزی در میدان مغناطیسی، ولتاژ الکتریکی را ایجاد می‌کند. این ولتاژ با سرعت جریان سیال متناسب است و برای اندازه‌گیری دبی حجمی سیال به کار می‌رود. بنابراین، این نوع دبی‌سنج برای اندازه‌گیری دبی مایعاتی که هدایت الکتریکی دارند، مناسب است. از جمله این مایعات می‌توان به آب ( مثل فاضلاب)، اسیدها و… اشاره کرد. کاربرد اصلی این فلومتر در بخش‌های مدیریت آب و صنایع غذایی است و همچنین در صنایعی که نیاز به اندازه‌گیری دبی مخلوط‌های شن و آب و دوغاب خورنده دارند، کاربرد دارد.
فلومتر اولتراسونیک
استفاده از دبی‌سنج اولتراسونیک امکان اندازه‌گیری دقیق دبی حجمی گسترده‌ای از گازها و مایعات را فراهم کرده است. در این دستگاه‌ها، متغیرهایی همچون هدایت الکتریکی، فشار، دما و ویسکوزیته تأثیری ندارند، اما دقت اندازه‌گیری کمتری دارند. عدم استفاده از قطعه متحرک در این نوع دبی‌سنج، نیاز به تعمیرات را به حداقل می‌رساند.
فلومتر کوریولیس
دبی‌سنج کوریولیس دو لوله اندازه‌گیری دارد که تحت تأثیر یک محرک به نوسان درآمده و با عبور جریان از داخل لوله، به دلیل اینرسی، حرکت پیچشی به نوسان اولیه افزوده می‌شود. این سیستم تغییرات نوسان را به عنوان اختلاف فاز ثبت می‌کند که با دبی جرمی سیال ارتباط مستقیم دارد. مزیت این فلومتر در اندازه‌گیری مستقیم دبی جرمی در شرایط با چگالی و دمای متغیر، آن را در کاربردهای خاص ممتاز می‌کند.
فلومتر ورتکس
دبی‌سنج‌های ورتکس بر اساس تشکیل گردابه‌ها در مسیر جریان مایعات حاصل از وجود مانع، عمل می‌نمایند. این تجهیزات با فرض اینکه در حضور مانع، گردابه‌های متناوب ایجاد می‌شوند، کار می‌کنند. فرکانس تشکیل این گردابه‌ها به شکل مستقیم با اندازه و شکل مانع در ارتباط است. دبی‌سنج‌های ورتکس در صنایع گوناگون برای اندازه‌گیری دقیق دبی حجمی مایعات، گازها و بخارات مورد استفاده قرار می‌گیرند.
روتامتر
روتامتر به دلیل هزینه پایین، به‌عنوان یک گیج ساده مورد استفاده قرار می‌گیرد. این نوع دبی‌سنج، معمولاً در سایزهای کوچک‌تر از 2 اینچ (تقریباً 5 سانتیمتر) مورد استفاده قرار می‌گیرد. روتامتر در آزمایشگاه‌ها کاربرد گسترده‌ای دارد، اما احتمال گرفتگی ناشی از آشغال یا پالس‌های دبی سیال وجود دارد و نیاز تعمیر و نگه‌داری دارد.
فلومتر جا به جا مشخص
فلومتر جا به جایی مشخص گزینه‌ای مطلوب برای سیالات با لزجت بالا است. این دبی‌سنج در صنف فروش محصولات نفتی و گازی و حتی به عنوان کنتور خانگی، استفاده گسترده‌ای دارد.
فلومتر توربینی
جریان سنج توربینی یک پره دوار دارد که بر اثر جریان سیال چرخانده می‌شود. سرعت دوران پره به سرعت و طبع سیال وابسته است. با افزایش دبی سیال، سرعت دوران پره افزایش می‌یابد. نزدیک به این پره، یک سنسور قرار دارد که فرکانس دوران پره را اندازه‌گیری و به صورت پالس ارسال می‌کند. با استفاده از این پالس و کالیبره کردن آن، می‌توان حجم و دبی جریان را اندازه‌گیری کرد. فلومتر توربینی برای اندازه‌گیری دبی سیالات با ویسکوزیته کم و متوسط مناسب است.
دو نوع دبی‌سنج توربینی متداول در صنعت عبارت‌اند از:
فلومتر اینلاین (In-line): این دبی‌سنج‌ها به دو شیوه دنده‌ای و فلنجی در داخل مسیر قرار می‌گیرند.
فلومتر اینزرشن (Insertion): دبی‌سنج اینزرشن از طریق یک سوراخ در بالای لوله وارد جریان می‌شود.
چگونه بهترین فلومتر را انتخاب کنیم؟
برای دستیابی به اندازه‌گیری دقیق دبی انواع سیالات، انتخاب دبی‌سنج مناسب قبل از خرید فلومتر یک چالش مهم است. در این راستا، ابتدا باید به شرایط محیطی و فرآیند مرتبط با کاربرد مورد نظر توجه ویژه‌ای داشته باشیم. عواملی چون ساختار فیزیکی و شیمیایی سیال، جنس لوله‌ها، جهت صحیح نصب دستگاه، تغییرات آب و هوایی و میزان خورندگی سیال باید به دقت مورد بررسی قرار گیرند. به‌طورکلی مواردی که باید قبل از گرفتن قیمت فلومتر و خرید آن به آنها توجه داشته باشید، عبارت‌اند از:
1- مشخصات سیال
تمامی ویژگی‌های شیمیایی و فیزیکی سیال که دبی آن اندازه‌گیری می‌شود، باید مورد توجه قرار گیرد. این مشخصات عبارتند از:
- ماهیت شیمیایی
- فشار و دما
- افت فشار مجاز سیستم
- چگالی
- هدایت الکتریکی
- ویسکوزیته
- فشار بخار در حداکثر دمای کاری
- چگونگی تغییرات این مشخصات در شرایط مختلف
ملاحظات ایمنی، احتمال تشکیل حباب، وجود ذرات جامد معلق و درجه خورندگی سیال نیز از اهمیت زیادی برخوردارند. با مشاوره با کارشناسان متخصص ما در شرکت باتجربه پایاسنس، می‌توانید بهترین دبی‌سنج مناسب با نیازهای خاص خود را انتخاب و تهیه کنید.
2- رنج تغییرات دما و فشار
حین انتخاب دبی‌سنج، حتماً دامنه تغییرات فشار و دما باید مشخص گردد. فشار و دمای سیال در شرایط عادی باید مشخص و در انتخاب دبی‌سنج لحاظ شود. مواردی چون خالی ماندن لوله در برخی زمان‌ها، تغییرات ناگهانی دما و فشار و الگوی این تغییرات باید به دقت مشخص شوند.
3- چگونگی و محل نصب دبی سنج
در نصب دبی‌سنج، موارد زیر را باید در نظر گرفت:
- جهت صحیح نصب دبی‌سنج در مسیر سیال
- قطر و جنس لوله‌ها
- یکنواختی استاندارد ساخت لوله‌ها با استاندارد جریان سنج
- فشار قابل تحمل فلنج‌ها
- فاصله دبی‌سنج تا محل نصب شیرهای کنترلی
4- واحد اندازه‌گیری دبی
واحد اندازه‌گیری دبی نیز یکی از مسائل مهم در انتخاب فلومتر است. در فرآیندهای واقعی، تراکم‌پذیری سیال و تغییرات دما باعث تغییر چگالی یا ویسکوزیته سیال می‌شوند و تبدیل دبی حجمی به دبی جرمی را با پیچیدگی مواجه می‌سازند. همچنین، حضور حباب در سیال هنگام اندازه‌گیری دبی حجمی، باعث ایجاد خطا می‌شود. بنابراین، قبل از انجام هر گونه اندازه‌گیری، هوا و گاز همراه مایع باید جداسازی شوند تا دبی‌سنج خریداری شده به یک دستگاه بی‌مصرف تبدیل نشود.
5- رنج و دقت اندازه‌گیری دستگاه
در انتخاب و خرید فلومتر باید حداقل و حداکثر مقدار میزان جریان (به صورت حجمی و جرمی) مشخص گردد. همچنین، برای دقت اندازه‌گیری، سه مقدار حداقل، کاری و حداکثر دبی باید تعریف شوند تا از اعتبار مقادیر اندازه‌گیری شده توسط دبی‌سنج اطمینان حاصل شود. در کاربردهایی که با خرید و فروش محصولات سر و کار دارند، این دقت بسیار اهمیت دارد.
ریسک خرید فلومتر یا دبی‌سنج بی کیفیت
در دنیای پیشرفته صنعت و فناوری امروز، اندازه‌گیری دبی سیالات از اهمیت چشمگیری در صنایع گوناگون، برخوردار است. درواقع، فلومترها یا دبی‌سنج‌ها نقش اساسی در مدیریت جریان سیالات در صنایع مختلف ایفا می‌کنند. به همین دلیل، انتخاب یک دبی‌سنج با کیفیت از اهمیت بسیار زیادی برخوردار است، زیرا تأثیر مستقیمی بر دقت اندازه‌گیری و کارایی فرآیندهای صنعتی دارد.
در خرید فلومتر یا دبی‌سنج، ریسکی جدی نهفته است که اگر به درستی مدیریت نشود، ممکن است به تبعات بلندمدت و زیان‌آوری منجر شود. یکی از اصلی‌ترین ریسک‌هایی که خریداران ممکن است با آن مواجه شوند، خرید دبی‌سنجی با کیفیت پایین است.
از جمله علل این ریسک می‌توان به استفاده از مواد ارزان قیمت و غیرمناسب در ساختار داخلی دبی‌سنج، عدم رعایت استانداردهای صنعتی در تولید و انحراف از دقت و کارایی مشخصات فنی اشاره کرد. در حالی که یک دبی‌سنج با کیفیت بالا توانایی اندازه‌گیری دقیق جریان را در شرایط مختلف فرآیند دارد، یک دستگاه بی‌کیفیت ممکن است علاوه بر اشتباهات اندازه‌گیری، باعث نقص در کنترل فرآیندهای تولید شود.
برای جلوگیری از ریسک‌های مرتبط با خرید فلومتر یا دبی‌سنج بی‌کیفیت، انتخاب یک تأمین‌کننده معتبر و با تجربه مانند شرکت دانش بنیان پایاسنس ضروری است. همچنین، بررسی دقیق مشخصات فنی، استانداردهای استفاده شده در تولید و بازخوردهای مثبت از مشتریان گذشته، می‌تواند به خریداران کمک کند تا از ریسک خرید یک فلومتر با کیفیت پایین جلوگیری کنند.
به طور کلی، تصمیم به خرید یک دبی‌سنج باید با دقت و آگاهی انجام شود تا از عدم کیفیت و عملکرد نامناسب این تجهیزات جلوگیری شود و عملکرد بهینه در فرآیندهای صنعتی تضمین گردد.
سوالات متداول در مورد فلومتر
در این بخش برخی از سوالات متداول مشتریان دستگاه‌های اندازه‌گیری دبی را پاسخ خواهیم داد که عبارت‌اند از:
در صورت حرکت جریان در جهت مخالف در فلومتر، چه اتفاقی می‌افتد؟
در چنین حالتی، دبی‌سنج آسیب نمی‌بیند، اما شاخص، کل جریان را به صورت رو به جلو و یا معکوس تشخیص می‌دهد. به عنوان مثال، اگر سه لیتر جریان به سمت جلو حرکت کند و سپس دو لیتر در جهت معکوس یافت شود، شاخص پنج لیتر را نشان می‌دهد. ضریب K هم ممکن است کمی متفاوت باشد.
آیا کالیبراسیون برای لوله‌های خاص مورد نیاز است؟
نه، کالیبراسیون برای لوله‌های خاص لازم نیست. وارد کردن پارامترهای مرتبط با کاربرد خاص (مانند قطر و جنس لوله، نوع سیال) به دبی‌سنج، دقت اندازه‌گیری را تضمین می‌کند.
چه اتصالاتی برای فلومترها در دسترس هستند؟
تمامی اتصالات استاندارد (MS، NPT، Flanged، DN، Wafer و غیره) توسط شرکت پایاسنس برای تمامی صنایع فراهم می‌شوند.
آیا فلومترها باید مرتباً کالیبره شوند؟
نیاز به کالیبراسیون دستگاه‌ها به سیاست کیفیت سازمان شما بستگی دارد. فلومترهای ارائه شده توسط شرکت ما به صورت دیجیتالی عمل می‌کنند و اجزاء آنها هرگز از کالیبراسیون خارج نمی‌شوند. همچنین، سیستم اندازه‌گیری ما معاف از هرگونه ساییدگی ناشی از اجزاء مکانیکی است.
آیا فلومترهای ارائه شده هنگام ارسال کالیبره می‌شوند؟
بله، فلومترها با حداقل یک مایع استاندارد (معمولاً H2O یا IPA) کالیبره شده‌اند. برای اطلاعات بیشتر به بروشور مرتبط با سنسور خود مراجعه فرمایید.
نتیجه گیری
انتخاب و استفاده از یک فلومتر باکیفیت، اساسی‌ترین عامل برای دقت و کنترل اثربخش جریان سیال در فرآیندهای صنعتی است. دبی‌سنج‌های معتبر با تکنولوژی‌های پیشرفته، دقت بالا و استانداردهای صنعتی را رعایت کرده و به کاربران امکان می‌دهند تا به صورت کارآمد و کاربرپسند، جریان سیالات خود را مدیریت کرده و عملکرد بهینه فرآیندهای خود را تضمین کنند. در یک نگاه، فلومترها به عنوان ابزار حیاتی در صنعت، بازدهی را افزایش داده و به کاربران امکان می‌دهند که با اطمینان به جلوگیری از ریسک‌های مرتبط با جریان سیالات بپردازند و سطح کنترل و ایمنی را بهبود بخشند.
