سنسور NTC به عنوان یکی از پیشرفتهترین ابزارها در عرصه اندازهگیری دما، امکان ارائه دما با دقت بینظیری را فراهم میآورد. این سنسورها، با استفاده از مقاومت کامپوزیتهای سرامیکی و فلزی، تغییرات دمایی را با حساسیت بالا ثبت میکنند. به لطف فناوری نیمههادی که در ساختار آنها به کار رفته، حتی کوچکترین تغییرات دما با این ابزار قابل تشخیص است که این خود بیانگر عمق فناوری و کاربرد وسیع آن در صنایع مختلف است. در ادامه با ما همراه باشید تا اطلاعات کاملتری برای انتخاب بهتر و خرید سنسور NTC در اختیار شما قرار دهیم.
محدوده ی دمایی سنسور دما NTC
سنسورهای دما NTC به عنوان ابزاری کلیدی در اندازهگیری دقیق دما، قابلیت سنجش گسترده دمایی از 70- تا 300 درجه سانتیگراد را امکان پذیر میسازند. این محدوده وسیع دمایی از خصوصیات بارز و کاربردی این نوع سنسورها به شمار میرود که اجازه میدهد در شرایط متفاوت محیطی و صنعتی به کار روند. مقاومت الکتریکی این سنسورها که در محدودهای از چند اهم تا 100 کیلو اهم تغییر میکند، نشاندهنده واکنش حساس و دقیق آنها به تغییرات دمایی است.
معیار استاندارد برای ارزیابی مقاومت در این سنسورها، دمای محیط استاندارد 25 درجه سانتیگراد به شمار میرود. به عنوان مثال، یک سنسور دما NTC با مشخصه مقاومتی 10 کیلو اهم، در دمای 25 درجه سانتیگراد، دقیقاً به این میزان مقاومت دارد. این ویژگی نه تنها کاربرد سنسور را در محیطهای گوناگون تسهیل میبخشد، بلکه اجازه میدهد تا با دقت بالایی از پیشبینی تغییرات دمایی در فرآیندهای مختلف استفاده شود.
به لطف این خصوصیات، سنسورهای دما NTC به ابزارهای ضروری در طیف گستردهای از کاربردهای صنعتی و تحقیقاتی تبدیل شدهاند. از سیستمهای کنترل دمایی پیچیده در صنایع پتروشیمی و خودروسازی گرفته تا کاربردهای خانگی و تجهیزات الکترونیکی، این سنسورها قادرند با اطمینان و دقت بالا، دما را در محدودهای وسیع از شرایط، سنجش کنند.

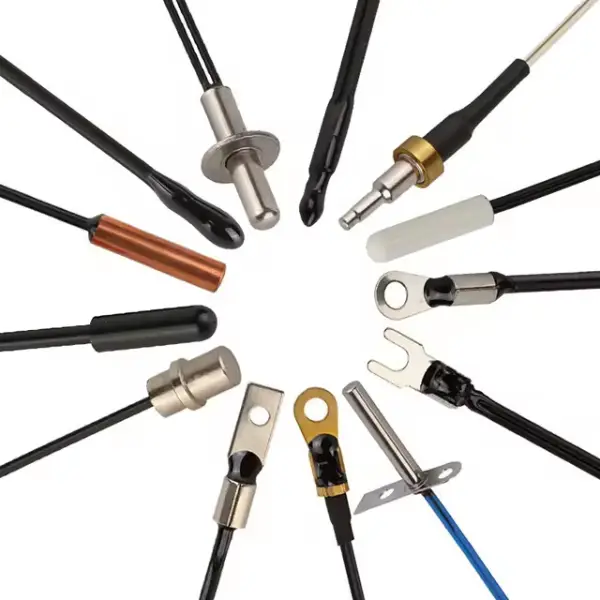

انواع سنسور دما NTC کدامند؟

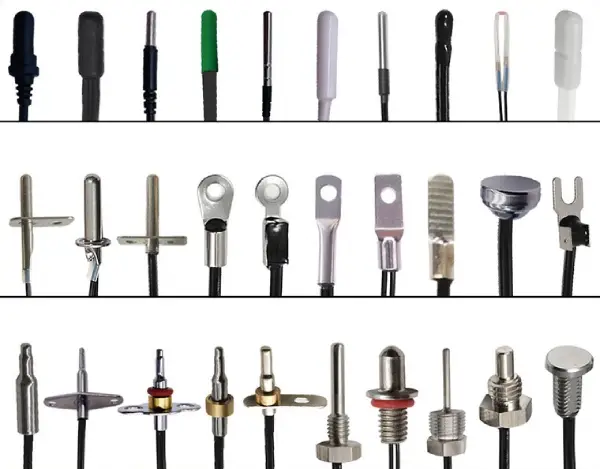

انواع سنسور NTC با توجه به شکل ظاهری و مواد استفاده شده در ساختارشان دستهبندی میشوند. این تقسیمبندی شامل سنسورهای دیسکی، مهرهای، شیشهای و کلیپسی است که هر کدام ویژگیها و کاربردهای منحصربهفردی دارند و در ادامه آنها را توضیح میدهیم:
1. سنسور NTC دیسکی
سنسورهای دیسکی NTC با شکل ظاهری دیسک مانند، برای کاربردهای عمومی طراحی شدهاند. این سنسورها معمولاً از مواد سرامیکی نیمههادی ساخته میشوند و در اندازهها و مقاومتهای مختلف موجود هستند. این ابزار به دلیل شکل و اندازهی استاندارد، به راحتی قابل نصب بر روی سطوح مختلف هستند و برای اندازهگیری دمای هوا یا سطوح مختلف، مورد استفاده قرار میگیرند.

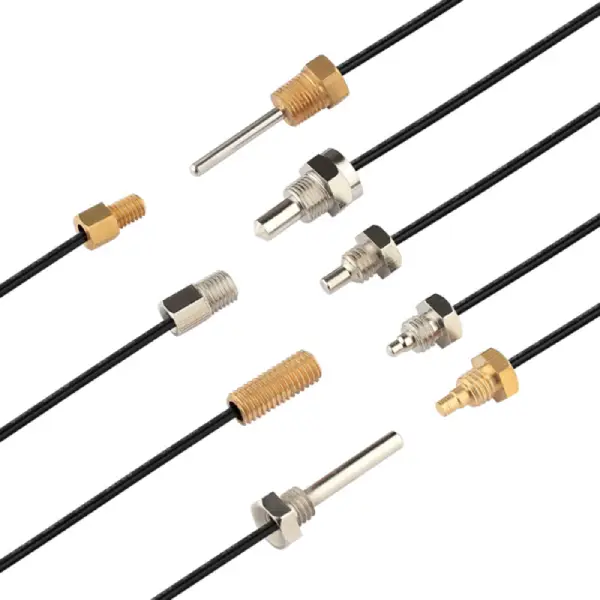

2. سنسور NTC مهرهای
سنسورهای مهرهای NTC به دلیل داشتن بخش مهره مانند برای اتصال آسان به اجزاء مکانیکی، در کاربردهایی که نیاز به نصب مستحکم است، مورد استفاده قرار میگیرند. این سنسورها اغلب در سیستمهای تهویه مطبوع، خودروها و دیگر برنامههای صنعتی که نیازمند پایداری و دقت بالا در شرایط سخت محیطی هستند، کاربرد دارند.
3. سنسور NTC شیشهای
سنسورهای شیشهای NTC با بدنهای ساخته شده از شیشه، برای ارائهی دقت بالا و استحکام در برابر عوامل شیمیایی و فیزیکی تولید میشوند. این نوع از سنسورها اغلب در آزمایشگاهها، تجهیزات پزشکی و محیطهایی که نیازمند مقاومت بالا در برابر تداخلات شیمیایی هستند، استفاده میشود. شیشه به عنوان محافظ رویی دستگاه، امکان پاسخگویی سریع و دقت اندازهگیری بالا را فراهم میآورد.
4. سنسور NTC کلیپسی
سنسورهای کلیپسی NTC برای نصب سریع و آسان بر روی لولهها یا سایر اجزاء گرد طراحی شدهاند. این سنسورها اغلب در سیستمهای تبرید و تهویه مطبوع استفاده میشوند و به دلیل سهولت نصب بدون نیاز به ابزارهای خاص، بسیار محبوب هستند. کلیپس موجود بر روی این سنسورها به آنها امکان میدهد به راحتی بر روی قطعات با سطوح گرد مانند لولههای تهویه یا سیستمهای حرارتی و سرمایشی محکم شوند که این امر سنجش دقیق دمای سطح را ممکن میسازد. سنسورهای کلیپسی برای کاربردهایی که نیاز به اندازهگیری موقتی یا قابل تغییر دما دارند، ایدهآل هستند.
این سنسورها با ویژگیهای خاص خود در برابر تداخلات الکتریکی و محیطی مقاومت خوبی ارائه میدهند و با طراحی بهینه برای کاربردهای خاص، عملکردی ایدهآل در محیطهای متنوع را تضمین میکنند.
به طور کلی، انتخاب نوع سنسور دما NTC بستگی به نیازهای دقیق کاربردی، شرایط محیطی و محدودیتهای فیزیکی دارد. تولیدکنندگان و مهندسان، با در نظر گرفتن این موارد، میتوانند از سنسورهای NTC برای بهبود عملکرد، افزایش دقت اندازهگیری و بهینهسازی فرآیندهای خود بهره ببرند.
روش کار سنسور NTC چگونه است؟
سنسورهای دما NTC که به آنها مقاومتهای حرارتی با ضریب دمای منفی نیز گفته میشود، بر اساس اصل جالب و کاربردی تغییر مقاومت الکتریکی با دما کار میکنند. این سنسورها، در واکنش به تغییرات دمای محیط، تغییر مقاومت معناداری را نشان میدهند. این ویژگی آنها را ابزاری ایدهآل برای اندازهگیری دقیق دما ساخته است.
اصل کار این سنسورها بر پایه مفهوم فیزیکی است که با افزایش دما، تحرک الکترونها در مواد نیمههادی مانند سرامیکهای استفاده شده در سنسورهای NTC کاهش مییابد. در نتیجه، به جای افزایش، مقاومت الکتریکی کاهش مییابد که این خلاف رفتار معمول فلزات است که در آنها مقاومت با افزایش دما بالا میرود. در سنسورهای NTC، این کاهش مقاومت با افزایش دما، اساس کار آنها را تشکیل میدهد و به آنها امکان میدهد تغییرات دما را با دقت بالایی تشخیص دهند.
وقتی دما افزایش مییابد، مقاومت سنسور کاهش پیدا کرده و به تبع آن جریان الکتریکی عبوری از سنسور افزایش مییابد. این تغییر در جریان، توسط دستگاههای الکترونیکی متصل به سنسور شناسایی میشود و به اطلاعات قابل تفسیر در مورد دمای محیط تبدیل میگردد. این اطلاعات سپس میتواند برای نظارت، کنترل یا انجام دادن واکنشهای خودکار در سیستمهای مختلف استفاده شود.
به دلیل پاسخگویی بسیار حساس و سریع به تغییرات دما، سنسورهای NTC در انواع کاربردها از جمله کنترل دمای محیطهای دقیق مانند اتاقهای تمیز و بهداشتی مربوط به صنایع غذایی، تجهیزات پزشکی، سیستمهای تهویه مطبوع و بسیاری از دیگر برنامههای صنعتی و تحقیقاتی استفاده میشوند. دقت بالا، واکنش سریع به تغییر دما و قابلیت اطمینان بالا از ویژگیهای کلیدی هستند که سنسورهای دما NTC را به انتخاب اول برای طیف وسیعی از کاربردهای نظارت بر دما تبدیل کردهاند. این قابلیتها، سنسور دما NTC را به ابزاری بسیار مفید برای صنایعی تبدیل میکند که نیاز به کنترل دقیق دما دارند.
یکی از مزایای بارز سنسورهای NTC نسبت به سایر انواع سنسورهای دما، حساسیت بالای آنها در مقابل تغییرات کوچک دماست. این ویژگی، به خصوص در کاربردهایی که دقت اندازهگیری حیاتی است، مانند تجهیزات پزشکی یا فرآیندهای شیمیایی دقیق، بسیار ارزشمند است. علاوه بر این، سنسور دما NTC میتواند در محدودههای وسیعی از دماها کار کند که این امر آنها را برای استفاده در شرایط محیطی مختلف مناسب میسازد.
طراحی و ساخت سنسورهای NTC به گونهای است که میتوان آنها را به سادگی در سیستمهای الکترونیکی موجود ادغام کرد. از طریق استفاده از مدارهای قرائت مخصوص، میتوان تغییرات جریان ناشی از تغییر دما را به اطلاعات دیجیتالی تبدیل کرد که به راحتی توسط کامپیوترها و دستگاههای هوشمند قابل فهم و پردازش است. این امکان، سنسور دما NTC را به اجزایی کلیدی در سیستمهای اتوماسیون و نظارت پیشرفته تبدیل میکند.
در نهایت، انتخاب سنسور دما NTC به عنوان بخشی از یک سیستم کنترل دمایی، مزایای قابل توجهی را از جمله دقت بالا، پاسخدهی سریع و قابلیت اطمینان در شرایط مختلف ارائه میدهد. با پیشرفت فناوری، انتظار میرود که این سنسورها در آینده نیز به عنوان یک انتخاب محبوب با توسعههای بیشتری در زمینههای کاربردی و کارایی برای مهندسین و طراحان سیستم باقی بمانند.
مزیت های سنسور دمای NTC چیست؟
سنسور NTC از جمله ابزارهای پیشرفته و کارآمد در حوزه اندازهگیری دما به شمار میرود که با ویژگیهای منحصربهفرد خود، در صنایع متنوعی کاربرد دارد. این سنسورها، مزایای چشمگیری را ارائه میدهند که آنها را به انتخابی ایدهآل برای مهندسان و طراحان سیستم تبدیل کرده است. در ادامه، به بیان برخی از این مزایا پرداخته میشود:
1. حساسیت بسیار بالا
یکی از برجستهترین ویژگیهای سنسور دما NTC، حساسیت فوقالعاده آن به تغییرات دما است. با هر درجه افزایش دما، مقاومت سنسور تا 5 درصد کاهش مییابد که این امر به اندازهگیری دقیق و سریع دما کمک شایانی میکند. این خصوصیت آنها را برای کاربردهایی که نیازمند دقت بالا در اندازهگیری دما هستند، بسیار ارزشمند میسازد.
2. سایز کوچک
سنسور دمای NTC به دلیل طراحی کوچک و کمحجم خود، فضای بسیار کمی را اشغال میکند. این ویژگی درواقع، این امکان را فراهم میآورد تا سنسور در دستگاههایی با فضای محدود به راحتی جای گرفته و در سیستمهای کنترل دما با بازخورد دقیق به کار روند.
3. دوام زیاد
این سنسورها طوری طراحی شدهاند که در برابر شوکهای مکانیکی، ضربه، لرزش و تغییرات حرارتی مقاومت بالایی دارند. دوام بالای سنسور NTC آن را برای استفاده در محیطهای سخت و چالشبرانگیز مناسب میسازد.
4. قیمت مقرونبهصرفه
یکی دیگر از مزایای کلیدی سنسورهای دما NTC، قیمت پایین و مقرونبهصرفه آنها است. این ویژگی، بهویژه برای پروژههایی با بودجه محدود، آنها را به گزینهای اقتصادی برای خرید سنسور NTC تبدیل میکند.
5. اندازهگیری دمای خارجی
سنسورهای NTC به طور گسترده برای اندازهگیری دمای خارجی در صنایع مختلف مورد استفاده قرار میگیرند. این قابلیت اجازه میدهد تا دمای محیطهای خارجی مانند هوای آزاد، آب و سایر مایعات و همچنین سطوح مختلف به دقت اندازهگیری شود. استفاده از این سنسورها در انواع محیطهای صنعتی، از جمله کنترل کیفیت در فرآیندهای تولید، سیستمهای HVAC (گرمایش، تهویه مطبوع و تهویه هوا) و مانیتورینگ شرایط آب و هوایی، بسیار رایج است.
6. انعطافپذیری در کاربرد
سنسور NTC به دلیل انعطافپذیری بالا در طراحی و استفاده، میتواند در انواع مختلفی از کاربردها مورد استفاده قرار گیرد. این انعطافپذیری شامل امکان ادغام آسان در سیستمهای الکترونیکی موجود، تنظیم و پیکربندی برای محدودههای گوناگون دمایی و سازگاری با انواع مدارها و دستگاههای کنترلی است.
7. پاسخ سریع
یکی دیگر از مزایای قابل توجه سنسورهای دما NTC، پاسخدهی سریع آنها به تغییرات دما است. این خاصیت باعث میشود که سنسورها برای کاربردهایی که نیاز به ثبت تغییرات دمای سریع دارند، مانند سیستمهای هشدار دهنده ایمنی و کنترل فرآیندهای دینامیک، بسیار مناسب باشند.
8. کاهش تداخل الکترومغناطیسی
طراحی و مواد به کار رفته در ساخت سنسورهای NTC به گونهای است که تداخلات الکترومغناطیسی را به حداقل میرساند. این ویژگی به ویژه در محیطهای صنعتی که سطوح بالایی از اختلالات الکترومغناطیسی وجود دارد، مفید است و اطمینان از دقت اندازهگیریها را فراهم میکند.
با توجه به مزایای برشمرده، سنسورهای دما NTC به انتخابی برتر برای مهندسین و طراحان سیستم در سراسر جهان تبدیل شدهاند. این سنسورها با ارائه ترکیبی منحصربهفرد از دقت، دوام، مقرونبهصرفه بودن و انعطافپذیری، نقش مهمی در بهبود عملکرد و افزایش کارایی سیستمهای کنترل دما در زمینههای متعدد ایفا میکنند.

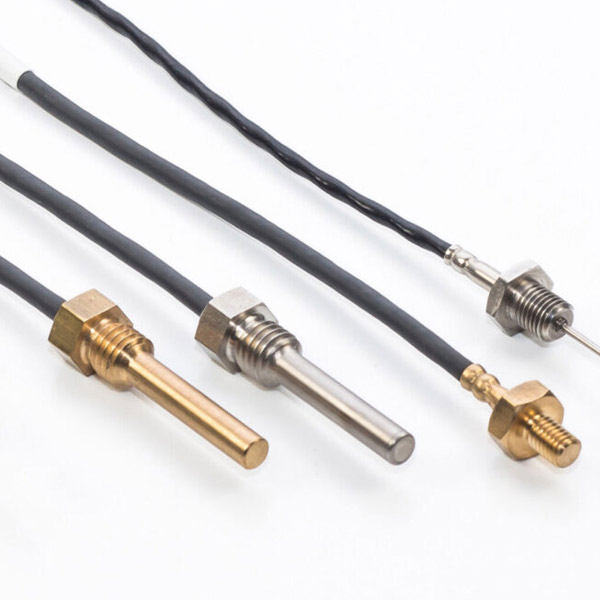

کاربرد سنسور دما NTC
سنسورهای دما NTC، به دلیل مزایای چشمگیری چون ارزانقیمت بودن، دوام بالا و حساسیت فوقالعاده، در طیف گستردهای از صنایع مختلف کاربرد دارند. این انعطافپذیری کاربردی، سنسور NTC را به جزئی حیاتی در فناوریهای مدرن تبدیل کرده است. در ادامه، به برخی از کاربردهای عملی و متنوع این سنسورها در صنایع مختلف پرداخته میشود:
1. صنعت خودروسازی
در این صنعت، سنسورهای NTC نقش کلیدی در افزایش کارایی و ایمنی خودروها ایفا میکنند. آنها برای اندازهگیری دمای سیستمهای خنککننده، روغن موتور، گازهای خروجی اگزوز، سیستم ترمز و دمای سرسیلندرها استفاده میشوند. همچنین، در کنترل سیستم تهویه مطبوع و بهینهسازی عملکرد لامپهای LED خودرو نیز کاربرد دارند.
2. صنعت لوازم خانگی
سنسورهای NTC به عنوان اجزای حیاتی در کنترل دقیق دمای دستگاههای خانگی مختلف نظیر ماشینهای لباسشویی، یخچالها، قهوهسازها، چایسازها و سشوارها به کار میروند. علاوه بر این، در سیستمهای اتوماتیک منازل مانند سیستمهای تشخیص آتشسوزی و سیستمهای گرمایشی و تهویه مطبوع منازل نیز از این سنسورها استفاده میشود.
3. صنعت پزشکی
کاربردهای سنسور دما NTC در صنعت پزشکی بسیار گسترده است، از اندازهگیری دمای بدن در دستگاههای دیالیز گرفته تا کنترل دمای باتریهای لیتیومی که در تجهیزات پزشکی قابل حمل استفاده میشوند. کنترل دقیق دما در این صنعت میتواند بر سلامت و ایمنی بیماران تأثیر مستقیم و بسزایی داشته باشد.
4. کاربردهای فراصنعتی سنسورهای NTC
از آنجا که سنسور دما NTC قادر است با دقت بالا و پاسخ سریع، دما را اندازهگیری کند، در کنار دوام بالا و هزینهی نسبتاً پایین، در زمینههای فراوانی فراتر از صنایع نامبرده مورد استفاده قرار میگیرد. این سنسورها در سیستمهای کنترل دقیق محیطی، مانند گلخانهها و آزمایشگاههای تحقیقاتی که نیازمند نظارت و کنترل مداوم دما برای حفظ شرایط زیستی یا شیمیایی خاص هستند، به کار گرفته میشوند.
علاوه بر این، در تجهیزات اندازهگیری محیطی برای بررسی تغییرات آب و هوایی و مانیتورینگ دمای دریاچهها و رودخانهها نیز استفاده میشود. در فناوریهای نوظهور، مانند سیستمهای هوشمند خانگی و اتوماسیون صنعتی، سنسورهای NTC به عنوان حسگرهای اصلی دما برای تنظیم بهینهی مصرف انرژی و بهبود عملکرد سیستمها به کار میروند.
کاربرد سنسورهای دما NTC در صنایع و زمینههای متنوع، نشاندهندهی اهمیت فزایندهی این فناوری در بهبود کارایی، ایمنی و اقتصادی بودن فرآیندهای صنعتی و روزمره است. توانایی این سنسورها در کارکرد مطمئن در محدودههای وسیع دمایی، مقاومت در برابر شرایط سخت محیطی و دقت بالا در اندازهگیری، آنها را به ابزاری ضروری در دنیای مدرن تبدیل کرده است.
به طور خلاصه، سنسور دما NTC با اندازهگیری دقیق و قابل اعتماد دما، نقش مهمی در افزایش ایمنی، کارایی و بهرهوری در صنایع و کاربردهای مختلف ایفا میکنند. بنابراین، استفاده از این سنسورها به عنوان پایهای مهم برای توسعهی فناوریهای نوین و پیشرفت در علوم و مهندسی، ادامه دارد.
تست و عیب یابی در سنسور NTC
برای تشخیص و رفع مشکلات احتمالی در سنسورهای NTC، ابتدا نیاز است که سنسور را از مکان نصب خود جدا کرده و آن را در دمای استاندارد محیط که معمولا 25 درجه سانتیگراد است، قرار دهید. در این دما، هنگامی که پرابهای اهممتر به سنسور متصل میشوند، باید مقدار مقاومت نمایش داده شده بر روی دستگاه، 10 کیلواهم باشد. اگر مقدار نمایش داده شده با این عدد مطابقت نداشته باشد، نشاندهنده آن است که سنسور دما NTC از کار افتاده است.
اگر دمای اتاق از 25 درجه سانتیگراد متفاوت باشد، باید مقاومت یک سنسور دما NTC دیگر که مشابه است را با استفاده از اهممتر اندازهگیری کنید و این مقدار را ثبت نمایید. سپس، مقاومت ثبت شده را با مقاومت سنسور دما NTC که مورد بررسی قرار میگیرد، مقایسه کنید. اگر این دو مقدار مشابه بودند، نشان میدهد که سنسور NTC به درستی کار میکند.
نتیجه گیری
سنسورهای دمایی NTC ابزارهایی هستند که امکان اندازهگیری دقیق دمای اشیاء را از طریق تغییرات مقاومت الکتریکی فراهم میکنند. این سنسورها به دلیل دوام بالا و قیمت مناسب خود، به طور وسیعی در زمینههای متفاوتی از جمله در ساخت لوازم خانگی، عرصه پزشکی، صنایع خودروسازی و غیره مورد استفاده قرار میگیرند.
در بین انواع مختلف سنسور NTC، میتوان به نسخههای دیسکی، مهرهای، شیشهای و کلیپسی اشاره کرد که هرکدام برای کاربردهای خاصی طراحی شدهاند. شما نیز میتوانید بهتر انواع این سنسور را از طریق شرکت دانش بنیان پایاسنس که در زمینه ساخت این تجهیزات، سالها تجربه دارد و باکیفیتترین محصولات را به بازار ارائه میدهد، تهیه نمایید. برای گرفتن مشاوره در این زمینه و ثبت سفارش خود میتوانید با شماره تماسهای موجود در بخش تماس با ما در ارتباط باشید.
