نازل گازوئیل ( نازل مشعل )

عملکرد نازل گازوئیل به چه صورت است؟

مطمئنا بسیاری از شما شرایطی را تجربه کرده اید که در آن یک نازل از کار می‌­افتد و مجبور به تعویض آن می‌شوید. دلیل از کار افتادن نازل احتمالا بسته شدن نوک آن با یک ناخالصی است.

ابتدا باید عملکرد نازل ها و همچنین برندهای مختلف آن نظیر نازل مونارش ، نازل استینن ، نازل دانفوس ، نازل هاگو ، نازل دلاوان را کاملا متوجه شویم. بجز دانفوس ، این نازل ها در امریکا تولید می‌شوند و در دنیا عرضه می‌شوند.

تمامی نازل گازوئیل ها ( نازل مشعل ) عملکرد مشابهی دارند که اتمیزه کردن سوخت در یک زاویه ، الگوی پاشش، قطر قطره و فشار به خصوص می‌باشد. هریک از این خصوصیات برای عملکرد سیستم مهم می‌باشند.

برای نازل ها اندازه های شیار های مماسی بسیار مهم می‌باشد، چراکه مقدار سیال عبوری را محدود می‌کنند. ضخامت این شیار ها در حدود ضخامت موی انسان است و به همین دلیل باید از آلایندگی های حاضر در منبع سوخت دور بماند.

این شیار ها همجنین سیال را به سمت محفظه‌ای چرخش هدایت می‌کنند که یک حالت مارپیچ به سیال وارد می‌کند. سیال از سوراخ انتهای نازل در حالت چرخشی خارج شده و در فاصله حدود 1/64 اینچ از نازل حرکت چرخشی متوقف شده و قطره تشکیل می‌شود.

همچنین بعضی تولیدکنندگان شیار ها را در جهات متضاد درست می‌کنند که این کار جهت چرخش سیال را در محفظه چرخش برعکس می‌کند. تنها چیزی که می‌تواند قطرات را مجبور به ادامه حرکت چرخشی بعد از خروج از نازل بکند، الگوی هوای مشعل و یا سیستم می‌باشد که یک زاویه هوای بخصوص دارد.

سوال پیش می‌آید که چرا تعداد زیادی نازل در شرکت ها وجود دارد. برای اینکه شرکت ها باید نازل های مختلف را تست کنند تا مناسب ترین آنرا از نظر الگوی پاشش، زاویه و فشار برای خود پیدا کند.

اعداد و حروف نوشته شده روی نازل گازوئیل ( نازل مشعل ) نشان دهنده چیست ؟

بطور کلی نازل های گازوییل 3 پارامتر اصلی دارند بر اساس آنها محصول مورد نظر شناسایی می‌شود.

1. دبی سوخت
2. زاویه پاشش
3. الگوی پاشش

با تغییر هر یک از پارامترهای بالا نازل گازوئیل ( نازل مشعل ) جدیدی معرفی می‌شود و برای انتخاب یک نازل مناسب باید پارامترهای بالا را مشخص کرد.

پارامتر دبی سوخت نازل گازوئیل

نازل گازوئیل ( نازل مشعل ) در رنج های مختلفی وجود دارند. این پارامتر میزان دبی سوختی است که نازل مورد نظر می‌تواند در فشار طراحی خود ( که معمولا فشار 7 بار یا 100 psi ) تحویل دهد. این پارامتر در واحدهای مختلفی نظیر GPH ( گالن بر ساعت ) و kg/h ( کیلوگرم بر ساعت ) و …. بیان می‌شود.

زاویه پاشش

زاویه پاشش نازل های گازوییل بر اساس کاربرد مورد نظر خود باید انتخاب شود. بطوریکه برای محفظه ها و سیستم هایی که طول بیشتری دارند بهتر است از زاویه پاشش های کمتر استفاده شده و برای محفظه های کوتاه تر از زوایای بالا استفاده می‌کنند. این پارامتر را معمولا بصورت تجربی محاسبه می‌کنند.

الگوی پاشش

یکی از پارامترهای مهم دیگری که نازل گازوئیل ( نازل مشعل ) مورد نظر را مشخص می‌کند، الگوی پاشش نازل است. بطور کلی الگوهای پاشش به سه نوع زیر تقسیم می‌شوند :

• تو پر ( Solid )
• نیمه تو پر ( Semi-Solid )
• تو خالی ( Hollow )

با توجه به موارد بیان شده در بالا ، مواردی که روی نازل گازوئیل ( نازل مشعل ) نشان داده می‌شوند را می‌توان فهمید.

اهمیت فیلتر نازل

همانطور که در بالا گفته شد، نازل گازوئیل ( اسپری سوخت ) ، قلب تپنده هر سیستم گرمایی است و جلوگیری از گرفتگی نازل امری حیاتی است. فیلترهای نازل علاوه بر جلوگیری از ورود گرد و غبار و ذرات جامد به نازل، مانع از ورود این ذرات به درون سیستم می‌شوند و باید از فیلترهای مناسب استفاده گردد.

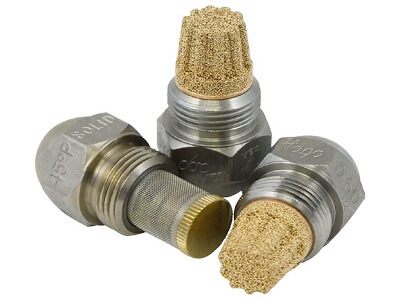

بطور کلی دو نوع فیلتر برای نازل گازوئیل ( نازل مشعل ) استفاده می‌شود :

1. فیلتر زینتر ( برای نازل های 0.5 الی 2 گالون بر ساعت )
2. فیلتر مش ( برای نازل های 2 الی 15 گالون بر ساعت )

فیلتر زینتر از گلوله های برنزی فیوز شده که در کنار هم متراکم شده اند تشکیل شده و فیلتر بسیار مناسبی برای ظرفیت 0.5 الی 2 گالون بر ساعت می‌باشد. فیلتر مش هم از یک صفحه مشبک ریز تشکیل شده و مانع از عبور ذرات به درون سیستم می‌شود.

تولید کنندگان نازل گازوئیل و مشابه سازی نازل چگونه است ؟

با توجه به تکنولوژی بالای ساخت نازل گازوئیل ( نازل مشعل ) و حساسیت بکار گیری آنها ، کشورهای محدودی این نازل ها را تولید می‌کنند . از جمله برندهای خوشنام این محصولات شرکت های Monarch , Steinen , Danfoss , Hago , Delevan هستند که همگی بغیر از دانفوس در آمریکا تولید می‌شوند.

یکی از موارد بسیار مهم در استفاده از این نازل ها ، مشابه سازی محصولات این شرکت ها با یکدیگر است، چرا که هرکدام از این شرکت ها کد متفاوتی برای محصول خود ارائه می‌کنند و می‌توان جایگزین نمود. اگرچه فرآیند تولید هرکدام متفاوت است، ولی در نهایت کارایی یکسانی دارند.

چند مدت یکبار باید نازل مشعل را تعویض کرد ؟

از آنجایی که نازل گازوئیل ( نازل مشعل ) نقش کلیدی در کوره ها و سیستم دارد، نگهداری مناسب از این قطعه بسیار مهم است. بطورکلی این محصول زمانی تعویض می‌گردد که فیلتر آن خراب شود و یا نوک آن گرفته شود که در این شرایط باید نازل تعویض گردد، چرا که قابل تعمیر نبوده و کارایی خود را از دست می‌دهد.

در حالت معمول، اگر دبی سوخت و یا اسپری شما در فشار طراحی تغییری نکرده باشد یعنی نازل کارکرد مناسبی دارد، در غیر این صورت نازل دچار مشکل شده است و نیاز به تعویض دارد.
