سیم ترموکوپل ابزاری حیاتی در اندازه‌گیری دما است که در صنایع مختلف، از فرآیندهای صنعتی گرفته تا تجهیزات پزشکی، کاربردهای گسترده‌ای دارد. این سیم‌ها با استفاده از دو فلز مختلف ساخته می‌شوند که وقتی در دماهای مختلف قرار می‌گیرند، یک جریان الکتریکی ایجاد می‌کنند که می‌تواند برای اندازه‌گیری دما استفاده شود. دقت بالا و واکنش سریع به تغییرات دما، آنها را انتخاب ایده‌الی برای بسیاری از کاربردها می‌سازد. در ادامه با ما همراه باشید تا شما را بیشتر با این قطعه مهم آشنا کنیم.
سیم ترموکوپل چیست؟
سیم ترموکوپل ابزاری کلیدی در دنیای اندازه‌گیری دما است که نقشی بی‌بدیل در عملکرد ترموکوپل در صنایع متنوع از پزشکی گرفته تا تولید ایفا می‌کند. این سیم‌ها که از آلیاژهای مختلف ساخته شده‌اند، بخش مرکزی ترموکوپل‌ها را تشکیل می‌دهند و امکان اندازه‌گیری دقیق دماهایی از 180- تا 1000 درجه سانتی‌گراد را فراهم می‌آورند. هر سیم ترموکوپل با مشخصات منحصر به فرد خود، برای استفاده در ترموکوپل‌های مختلف طراحی شده و اطلاعات مربوط به آلیاژ و نوع آن روی سیم درج شده است.
به عنوان مثال، سیم‌های تیپ K برای ترموکوپل‌های نوع K و به همین ترتیب، سیم‌های نوع J برای ترموکوپل‌های نوع J استفاده می‌شوند. این تخصصی‌سازی اطمینان می‌دهد که اندازه‌گیری‌ها با بالاترین دقت ممکن انجام شوند.
آگاهی از نوع سیم ترموکوپل مورد نیاز برای کاربردهای خاص، یک گام مهم در انتخاب صحیح تجهیزات اندازه‌گیری دما است. با داشتن دانش کافی در مورد ویژگی‌ها و کاربردهای مختلف این سیم‌ها، می‌توانید اطمینان حاصل کنید که تجهیزات شما با بالاترین کیفیت و دقت، عملکرد خود را ارائه می‌دهند. این دانش نه تنها به انتخاب درست سیم کمک می‌کند، بلکه اطمینان از بهینه‌سازی عملکرد کلی سیستم اندازه‌گیری دما در محیط‌های مختلف را نیز فراهم می‌آورد.
کاربرد سیم ترموکوپل چیست؟
سیم ترموکوپل به عنوان رکن اصلی در دنیای اندازه‌گیری دما، در طیف وسیعی از ترموکوپل‌ها مورد استفاده قرار می‌گیرد. این قطعه به دلیل دقت بالا، پاسخگویی سریع به تغییرات دما و توانایی اندازه‌گیری در محدوده‌های دمایی گسترده، از اهمیت ویژه‌ای در ترموکوپل‌ها برخوردار است. سیم‌های ترموکوپل می‌توانند در شرایط مختلفی، از محیط‌های صنعتی سخت گرفته تا تجهیزات دقیق آزمایشگاهی و پزشکی، به کار روند.
در صنعت، از سیم ترموکوپل برای به کارگیری انواع ترموکوپل جهت نظارت بر دمای ماشین‌آلات، فرآیندهای شیمیایی و کوره‌های صنعتی استفاده می‌شود که این امر به حفظ ایمنی و بهینه‌سازی فرآیندها کمک می‌کند. در حوزه پزشکی، دقت بالای ترموکوپل‌ها آنها را ابزاری ایده‌آل برای نظارت بر دمای بدن در طی عمل‌های جراحی یا در زمان استفاده از تجهیزات پزشکی خاص می‌سازد که بدون سیم ترموکوپل مناسب امکان‌پذیر نیست.
هوافضا یکی دیگر از حوزه‌هایی است که کاربرد سیم ترموکوپل در آن بسیار حیاتی است. اندازه‌گیری دقیق دما در موتورهای جت، سیستم‌های پیشران و تجهیزات پروازی نقش مهمی در ایمنی و کارایی پرواز ایفا می‌کند. علاوه بر این، در علم متالورژی نیز برای اندازه‌گیری دمای ذوب فلزات و تحلیل تغییرات فازی، از سیم‌های ترموکوپل بهره برده می‌شود.
تنوع در نوع آلیاژها و محدوده‌های دمایی که سیم ترموکوپل پوشش می‌دهد، امکان استفاده از آنها را در تقریباً هر شرایطی فراهم می‌آورد. از کنترل دمای مواد غذایی در صنعت غذایی گرفته تا تحقیقات علمی که نیاز به دقت اندازه‌گیری بالایی دارند، سیم ترموکوپل به عنوان یک ابزار قابل اعتماد و دقیق، به شمار می‌رود. این تنوع کاربرد نشان می‌دهد که سیم‌های ترموکوپل چگونه توانسته‌اند خود را به عنوان یک جزء حیاتی در اندازه‌گیری دما در سراسر دنیا مطرح کنند.
کد شناسایی سیم ترموکوپل به همراه مشخصات
در دنیای پیچیده و دقیق اندازه‌گیری دما، کد شناسایی سیم ترموکوپل به همراه مشخصات آن، نقش کلیدی در تضمین عملکرد صحیح و دقت بالای اندازه‌گیری‌های انجام شده توسط این ابزار ایفا می‌کند. این کدها که هر یک نمایانگر نوع آلیاژ و ویژگی‌های خاص سیم‌های ترموکوپل هستند، امکان انتخاب صحیح و هدفمند تجهیزات را برای مهندسین و تکنسین‌ها فراهم می‌آورند. با داشتن اطلاعات دقیق در مورد محدوده دمایی، دقت و واکنش‌پذیری هر سیم، انتخاب سیم مناسب برای کاربردهای خاص، از آزمایش‌های دقیق آزمایشگاهی گرفته تا کاربردهای صنعتی در محیط‌های سخت، تسهیل می‌شود.
این کدگذاری و دادن مشخصات برای هر سیم، به عنوان یک زبان مشترک بین تولیدکنندگان و کاربران، اطمینان حاصل می‌کند که هر پروژه با استفاده از ابزاری انجام شود که دقیقاً برای شرایط مورد نظر طراحی شده است. در این بخش جهت آگاهی شما عزیزان از این کدها، به بررسی این کدها و مشخصاتشان خواهیم پرداخت تا در هنگام خرید ترموکوپل یا خرید سیم ترموکوپل درکی جامع از چگونگی تأثیر آنها بر افزایش کارایی و دقت در اندازه‌گیری‌ها داشته باشید و انتخاب بهتری انجام دهید. این کدها عبارت‌اند از:

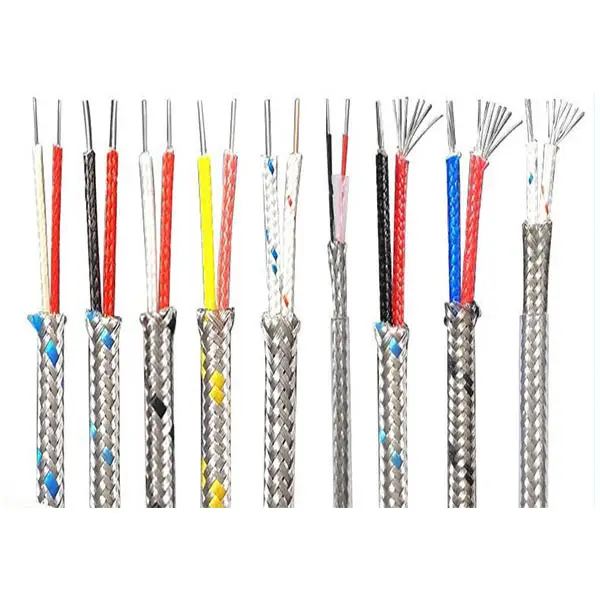

کد IEC نوع J
کد استاندارد بین‌المللی IEC برای سیم ترموکوپل نوع J، این سیم را قادر به اندازه‌گیری دماها در محدوده وسیعی از دمای 210- تا 1200 درجه سانتی‌گراد می‌سازد. این خصوصیت، سیم نوع J را برای استفاده در محیط‌های خلاء به یک گزینه ایده‌آل تبدیل کرده است. اگرچه به کارگیری آن در دماهای انتهایی پایین‌تر این محدوده، کمتر توصیه می‌شود. ترکیب آلیاژی منحصر به فرد آن، شامل آهن، مس و نیکل، این سیم را برای کاربردهای خاص، بسیار مناسب می‌سازد.

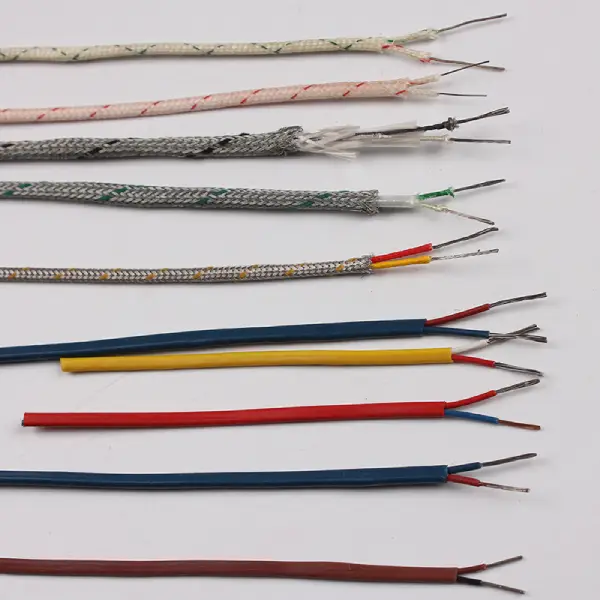

کد IEC نوع K
کد استاندارد IEC برای سیم‌های ترموکوپل نوع K، آنها را قادر به تحمل و اندازه‌گیری دماهایی از منفی 270 درجه سانتی‌گراد تا 1320 درجه سانتی‌گراد ساخته است. این ویژگی‌ها، سیم نوع K را به یکی از متداول‌ترین و کاربردی‌ترین انتخاب‌ها در انواع کاربردهای صنعتی تبدیل می‌کند. با استفاده از آلیاژی خاص شامل نیکل کروم و نیکل آلومینیوم، این سیم‌ها علاوه بر داشتن محدوده دمایی گسترده، دقت و ثبات بالایی در اندازه‌گیری‌ها ارائه می‌دهند که آنها را برای استفاده در شرایط و فرآیندهای متفاوتی ایده‌آل می‌سازد.

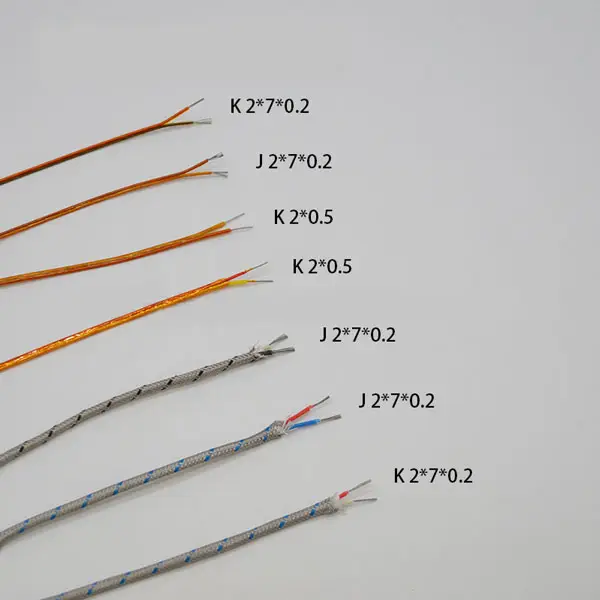

کد IEC نوع T
کد استاندارد بین‌المللی IEC برای سیم ترموکوپل نوع T، آن را برای اندازه‌گیری‌های دمایی در محدوده وسیعی از منفی 270 درجه سانتی‌گراد تا 400 درجه سانتی‌گراد مناسب می‌سازد. این سیم، با قابلیت استفاده در شرایطی که رطوبت محیطی بالاست و دماها به شدت پایین هستند، بسیار کارآمد می‌باشد. ترکیب آلیاژی منحصر به فرد از مس و نیکل، سیم نوع T را به گزینه‌ای قابل اتکا تبدیل می‌کند. هرچند این امر ممکن است قیمت آن را نسبت به سایر انواع سیم ترموکوپل افزایش دهد. این ویژگی‌ها، سیم نوع T را برای کاربردهای خاص که نیاز به دقت بالا در شرایط رطوبتی و دمایی خاص دارند، ایده‌آل می‌سازد.

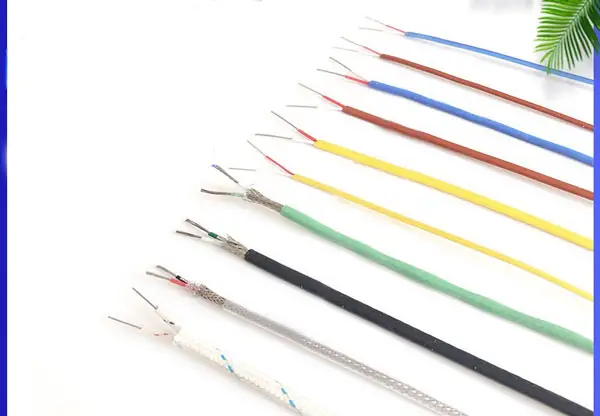

کد IEC نوع E
کد استاندارد IEC برای سیم ترموکوپل نوع E، آن را به عنوان یک گزینه قابل اعتماد برای کاربردهایی که نیاز به پایش دما در بازه وسیعی از منفی 270 درجه سانتی‌گراد تا 1000 درجه سانتی‌گراد دارند، معرفی می‌کند. این نوع سیم که به ندرت برای استفاده در محیط‌های خلاء به کار می‌رود، به دلیل داشتن بیشترین میزان تغییر در الکتروموتیو فورس (EMF) به ازای هر درجه تغییر دما شناخته شده است که منجر به ارائه دقت بالایی در اندازه‌گیری‌ها خواهد شد. با استفاده از آلیاژ نیکل-کروم و نیکل-مس، این سیم‌ها ترکیبی مطلوب از دوام و حساسیت را فراهم می‌آورند که آنها را برای محدوده وسیعی از کاربردهای صنعتی و تحقیقاتی مناسب می‌سازد.
کد IEC نوع N
کد استاندارد IEC مخصوص سیم‌های ترموکوپل نوع N، آنها را برای استفاده در بازه دمایی گسترده‌ای از منفی 270 درجه سانتی‌گراد تا 1300 درجه سانتی‌گراد مناسب کرده است. این نوع سیم‌ها، به ویژه به دلیل استحکام و ثبات بیشتری که در مواجهه با دماهای بالا از خود نشان می‌دهند، به عنوان یک گزینه جایگزین ایده‌آل برای سیم‌های نوع K شناخته شده‌اند. آلیاژ به کار رفته در ساختار این سیم‌ها که شامل نیکل-کروم-سیلیسیم و نیکل-کروم-منیزیم است، به آنها امکان می‌دهد تا در محیط‌های با دمای بسیار بالا نیز با دقت و ثبات عملکردی قابل توجهی عمل کنند. این ویژگی‌ها، سیم‌های نوع N را به یک انتخاب ممتاز برای کاربردهای صنعتی و تحقیقاتی پیشرفته که نیازمند مقاومت تجهیزات در برابر شرایط سخت و دقت بالا هستند، تبدیل می‌کند.

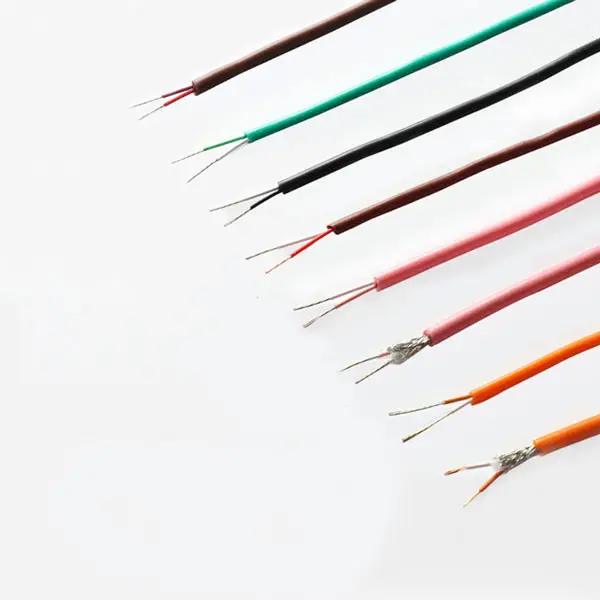

کد IEC نوع R
کد استاندارد IEC برای سیم‌های ترموکوپل نوع R، آنها را برای استفاده در بازه دمایی از منفی 50 درجه سانتی‌گراد تا 1768 درجه سانتی‌گراد مناسب می‌سازد. استفاده از این نوع سیم در داخل لوله‌های فلزی توصیه نمی‌شود. این سیم‌ها به ویژه برای کار در محیط‌هایی با سطوح بالای آلودگی طراحی شده‌اند و می‌توانند بدون کاهش عملکرد در دماهای بسیار بالا مورد استفاده قرار گیرند. ترکیب آلیاژی به کار رفته در این سیم‌ها شامل فلز گران‌بهای پلاتین است که به آنها امکان می‌دهد تا عملکردی بی‌نظیر را حتی در شرایط دمایی شدید و محیط‌های دشوار ارائه دهند. این خصوصیات، سیم‌های نوع R را به یک انتخاب مطلوب برای اندازه‌گیری‌های دمایی دقیق و قابل اعتماد در طیف وسیعی از کاربردهای صنعتی و تحقیقاتی تبدیل می‌کند.

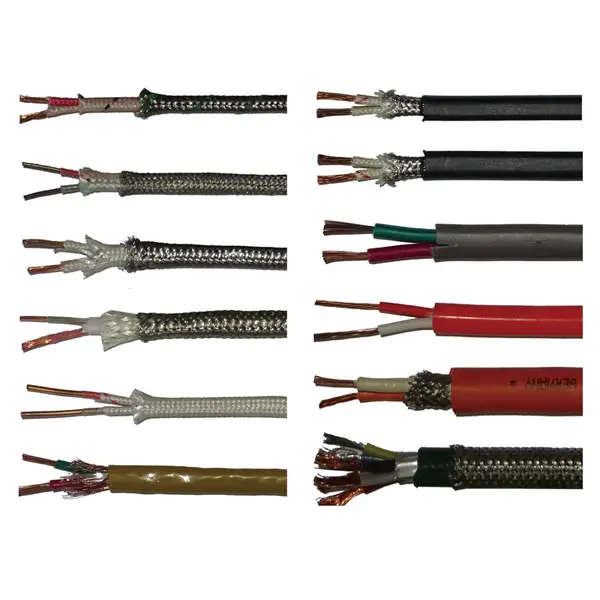

کد IEC نوع S
کد استاندارد IEC مربوط به سیم‌های ترموکوپل نوع S، آنها را برای کار در دامنه دمایی گسترده‌ای از منفی 50 درجه سانتی‌گراد تا 1760 درجه سانتی‌گراد ایده‌آل می‌کند. همانند سیم‌های نوع R، استفاده از سیم‌های نوع S در داخل لوله‌های فلزی توصیه نمی‌شود. این نوع سیم برای استفاده در شرایطی با آلودگی بالا و همچنین در معرض دماهای بسیار بالا طراحی شده است که نشان دهنده تحمل بالای آن در برابر شرایط سخت محیطی است. آلیاژ به کار رفته در ساختار این سیم‌ها شامل پلاتین است که به آنها اجازه می‌دهد تا با دقت بالا و ثبات قابل توجهی در اندازه‌گیری دما عمل کنند و استفاده از این فلز به دلیل خصوصیات ویژه‌ای که دارد، قیمت ترموکوپل را افزایش می‌دهد. این ویژگی‌ها سیم‌های نوع S را به گزینه‌ای ارزشمند برای کاربردهایی تبدیل می‌کند که نیازمند دقت اندازه‌گیری بالا در شرایط دمایی خاص هستند.
کد IEC نوع R/SX
کد استاندارد IEC برای سیم‌های نوع R/SX، آنها را به عنوان یک قطعه مناسب برای استفاده در ترموکوپل‌های نوع R و S معرفی می‌کند. در فرآیند تولید این سیم‌ها، آلیاژی از مس و نیکل به کار رفته است. این ترکیب مواد، به سیم‌های نوع R/SX امکان می‌دهد تا در انواع خاصی از ترموکوپل‌ها که نیازمند خواص الکتریکی و حرارتی معینی هستند، به کار روند. استفاده از این دو فلز در آلیاژ، سیم‌ها را به انتخابی ایده‌آل برای ترموکوپل‌هایی تبدیل می‌کند که در محدوده‌های دمایی گسترده و در شرایط متنوع محیطی مورد استفاده قرار می‌گیرند، به ویژه جایی که ترکیبات پایدار و قابل اتکا مورد نیاز است.

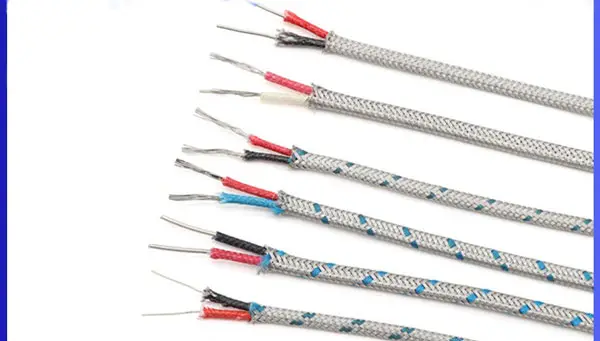

کد IEC نوع B
کد استاندارد IEC برای سیم ترموکوپل نوع B، آنها را برای کار در دامنه دمایی از صفر تا 1820 درجه سانتی‌گراد مناسب می‌کند. استفاده از این سیم‌ها در داخل لوله‌های فلزی توصیه نمی‌شود. این سیم‌ها به طور خاص برای عملیات در شرایطی با آلودگی شدید و دماهای بسیار بالا طراحی شده‌اند. پلاتین، به عنوان فلز اصلی مورد استفاده در تولید این نوع سیم، به آن دوام و استحکام بی‌نظیری در برابر شرایط سخت محیطی می‌بخشد. این خصوصیات سیم نوع B را به انتخابی ایده‌آل برای کاربردهای پیچیده صنعتی و تحقیقاتی می‌کند، جایی که نیازمند قابلیت اطمینان بالا در محدوده‌های دمایی وسیع هستند.
کد IEC نوع G
کد استاندارد IEC مربوط به سیم ترموکوپل نوع G، دامنه دمایی ترموکوپل را از صفر تا 2320 درجه سانتی‌گراد تعریف می‌کند. استفاده از این نوع سیم در شرایط دمایی زیر 339 درجه سانتی‌گراد و یا در محیط‌هایی که به شدت اکسیده هستند، توصیه نمی‌شود. تولید این سیم ترموکوپل از فلز تنگستن، به آن قابلیت مقاومت در برابر حرارت‌های بسیار بالا را می‌بخشد. این خصوصیت منحصر به فرد، سیم نوع G را برای کاربردهای خاصی که نیازمند تحمل دماهای بسیار بالا هستند، بسیار مناسب می‌سازد، اما با محدودیت‌هایی در استفاده در شرایط خاص محیطی همراه است.
کد IEC نوع C
کد استاندارد IEC برای سیم‌های ترموکوپل نوع C، این سیم‌ها را برای کاربرد در بازه دمایی از صفر تا 2320 درجه سانتی‌گراد توصیف می‌کند. تنگستن، فلز اصلی مورد استفاده در ساخت این سیم، به آن قدرت مقاومت در برابر شرایط دمایی بسیار بالا را می‌دهد. از لحاظ شرایط محیطی و کاربرد، سیم نوع C قابلیت‌های مشابهی با سیم نوع G دارد. این ویژگی‌ها سیم نوع C را به یک انتخاب مناسب برای استفاده در مواردی که دما به شدت بالا می‌رود و شرایط محیطی خاصی حاکم است، تبدیل می‌کند.
کد IEC نوع D
کد استاندارد IEC برای سیم ترموکوپل نوع D، این سیم را با بازه دمایی همسان با نوع C، یعنی از صفر تا 2320 درجه سانتی‌گراد، معرفی می‌کند. تنگستن، به عنوان فلز اصلی در ساخت این نوع سیم به کار رفته است که این سیم را برای کاربردهایی که دمای بسیار بالایی را می‌طلبند، ایده‌آل می‌سازد. در خصوص شرایط محیطی، سیم نوع D قابلیت‌های مشابهی با سیم‌های نوع G و C دارد که نشان‌دهنده توانایی آن برای عملکرد در شرایط مشابه محیطی است.

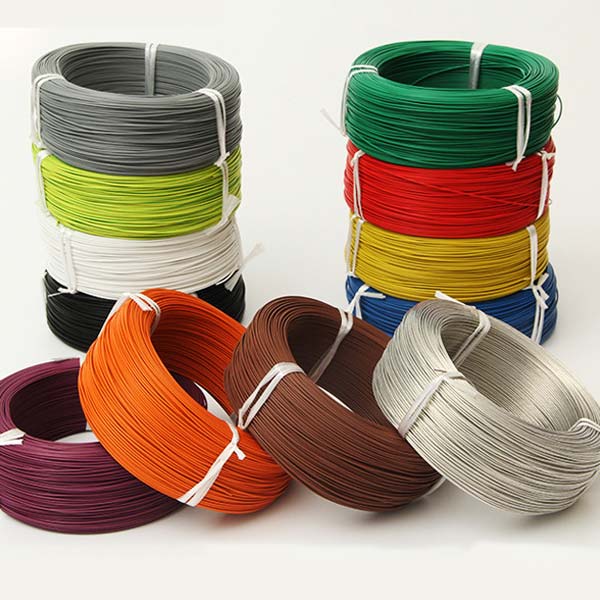

قیمت سیم ترموکوپل
هنگام بررسی قیمت سیم ترموکوپل ، دو عامل کلیدی باید مد نظر قرار گیرند که شامل جنس آلیاژ به کار رفته در ساخت سیم و محدوده دمایی که سیم قادر به تحمل آن است، می‌باشد. آلیاژهای به کار رفته در سیم‌های ترموکوپل، مانند مس، تأثیر قابل توجهی بر قیمت نهایی دارند، به طوری که سیم‌هایی با آلیاژ مس اغلب قیمت بالاتری دارند. علاوه بر این، محدوده دمایی که سیم ترموکوپل می‌تواند تحمل کند، نیز بر قیمت آن اثر می‌گذارد. به طور کلی، سیم‌هایی که قادر به تحمل دماهای گسترده‌تری هستند، قیمت بیشتری دارند.
در نتیجه، انتخاب یک سیم ترموکوپل مناسب نه تنها باید بر اساس نیازهای فنی و دمایی صورت گیرد بلکه باید با در نظر گرفتن بودجه و هزینه‌های مرتبط انجام شود. این توجه به جزئیات به تضمین انتخاب هوشمندانه‌ای کمک می‌کند که هم از نظر کیفیت و هم از نظر اقتصادی، مقرون به صرفه باشد. اگر شما نیاز به سیم ترموکوپل دارید اما هنوز نمی‌دانید چه نوعی را با چه قیمتی انتخاب کنید، می‌توانید از طریق شماره تلفن‌های موجود در بخش تماس با ما با کارشناسان باتجربه ما در شرکت دانش بنیان پایاسنس ارتباط بگیرید و در این زمینه بهترین مشاوره را داشته باشید.
شرکت پایاسنس به عنوان یک تولیدکننده برجسته در زمینه سیم‌های ترموکوپل با طیف گسترده‌ای از تیپ‌ها شناخته می‌شود که تمامی محصولات آن از مرغوب‌ترین مواد اولیه ساخته شده‌اند. علاوه بر تولید داخلی، این شرکت در واردات سیم‌های ترموکوپل از برندهای بین‌المللی معروف نیز فعالیت دارد تا گزینه‌های متنوعی را با توجه به نیازها و بودجه مشتریان خود عرضه کند. در هنگام خرید سیم ترموکوپل یادتان باشد استفاده از سیم‌های ترموکوپل غیراصل می‌تواند به زیان اقتصادی بزرگی منجر شود. بنابراین خرید از منابع موثق و شناخته شده توصیه می‌شود. برای دسترسی به انواع سیم‌های ترموکوپل با کیفیت، می‌توانید با شماره‌های درج شده در وب‌سایت شرکت پایاسنس تماس بگیرید و مشاوره و خدمات مورد نیاز خود را دریافت کنید.
نتیجه گیری
سیم ترموکوپل به عنوان یکی از قطعات حیاتی در ساختار ترموکوپل‌ها نقش آفرینی می‌کند. برای هر دسته از ترموکوپل‌ها، نوع خاصی از سیم با ویژگی‌های منحصر به فرد و آلیاژ خاصی پیش‌بینی شده است که مشخصه‌های آن مستقیماً با نوع ترموکوپل در ارتباط است. در هنگام انتخاب سیم مناسب برای ترموکوپل، عواملی چون دامنه دمایی که سیم می‌تواند اندازه‌گیری کند، محل کاربرد ترموکوپل و نوع آلیاژ استفاده شده در ساخت سیم اهمیت بالایی دارند. این موارد باید به دقت مورد بررسی قرار گیرند تا اطمینان حاصل شود که سیم ترموکوپل انتخابی، نیازهای کاربردی و فنی مورد نظر را به طور کامل پوشش می‌دهد.
