استفاده از ترموکوپل در صنایع فولاد یکی از ملزومات اساسی است. ترموکوپلها ابزارهای حیاتی در اندازهگیری دما هستند که به ویژه در صنایع فولاد نقش بسیار مهمی ایفا میکنند. دما یکی از پارامترهای کلیدی در فرآیندهای تولید فولاد است که کنترل دقیق آن میتواند کیفیت محصول نهایی را تضمین کند. خرید ترموکوپل و استفاده از آن به عنوان ابزاری دقیق برای اندازهگیری دما، امکان کنترل و نظارت بر فرآیندهای تولیدی را فراهم میآورد که این امر منجر به بهبود کیفیت، افزایش بهرهوری و کاهش هزینهها میشود.
در این مقاله، به بررسی جامع و کامل استفاده از ترموکوپلها در صنایع فولاد خواهیم پرداخت، انواع مختلف ترموکوپلها و کاربردهای آنها را مورد بررسی قرار داده و مزایا و معایب استفاده از آنها را بررسی خواهیم کرد.
ترموکوپل چیست و چرا برای صنایع فولاد مهم است؟
ترموکوپل انواع مختلفی دارد اما اساس کار اکثر آنها به هم شبیه است. ترموکوپل یک سنسور دمایی است که از دو فلز متفاوت تشکیل شده و به وسیله اثر سیبک (Seebeck effect) عمل میکند. وقتی که دو اتصال مختلف از این دو فلز به دماهای متفاوتی رسیده، اختلاف دما باعث ایجاد ولتاژ میشود که این ولتاژ متناسب با اختلاف دما است. این ولتاژ به راحتی قابل اندازهگیری است و به کمک آن میتوان دمای دقیق را محاسبه کرد.
هر یک از انواع ترموکوپل برای کاربردهای خاصی طراحی شدهاند. به عنوان مثال، ترموکوپل نوع K که از فلزات نیکلکروم و نیکل آلومینیوم ساخته شده، برای اندازهگیری دماهای بالا مانند محیطهای صنعتی خاص از جمله صنایع فولاد مناسب است و در بسیاری از کاربردهای صنعتی دیگر نیز به کار میرود یا ترموکوپل نوع J که از فلزات آهن و کنستانتان تشکیل شده، برای دماهای متوسط مناسب است.
در صنعت فولاد، اندازهگیری دقیق دما یکی از عوامل کلیدی برای اطمینان از کیفیت محصولات نهایی، بهینهسازی فرآیندهای تولید و رعایت مقررات ایمنی محسوب میشود. کنترل دما در تمامی مراحل تولید فولاد، از گرم کردن مواد خام تا ذوب و حتی در مراحل نهایی خنکسازی، اهمیت بالایی دارد. این فرآیندها نه تنها بر ویژگیهای مکانیکی و فیزیکی فولاد تولید شده تأثیر میگذارند، بلکه نقش مهمی در بهرهوری و کارایی کلی کارخانه دارند.
چرا خرید ترموکوپل برای صنایع فولاد لازم است؟
خرید ترموکوپل و استفاده از آن در صنایع فولاد طبق توضیحاتی که دادیم، قابل حذف نیست و میتواند تأثیرات زیادی در بهبود نتیجه نهایی داشته باشد. اگر بخواهیم دلایل خرید این ابزار در صنعت فولاد را دقیقتر بررسی کنیم، عبارتاند از:
کیفیت محصول نهایی
کیفیت فولاد تولیدی به شدت تحت تأثیر دماهای بهکار رفته در طول فرآیندهای تولید است. دماهای دقیق و کنترلشده در مرحله ذوب، منجر به کاهش ناخالصیها و بهبود خواص مکانیکی فولاد میشود. در مراحل نورد و خنکسازی نیز، دمای مناسب میتواند به بهبود ساختار کریستالی فولاد و در نتیجه افزایش مقاومت و دوام آن منجر شود. به عنوان مثال، دمای نورد میتواند بر خواص کششی و سختی فولاد تأثیرگذار باشد، بنابراین نظارت دقیق بر دما در این مرحله بسیار حیاتی است.
بهرهوری و کارایی تولید
خرید ترموکوپل جهت اندازهگیری دقیق دما میتواند به بهبود بهرهوری و کارایی در کارخانههای فولاد منجر شود. کنترل دقیق دما به اپراتورها اجازه میدهد تا فرآیندهای تولید را بهینهسازی کرده و از هدررفت انرژی جلوگیری کنند. برای مثال، در کورههای ذوب، دمای مناسب باعث کاهش زمان ذوب و مصرف سوخت میشود که این امر به نوبه خود هزینههای تولید را کاهش میدهد. همچنین، کنترل دقیق دما در مراحل مختلف تولید، از جمله نورد و خنکسازی، میتواند به افزایش سرعت تولید و کاهش ضایعات کمک کند.
رعایت مقررات ایمنی
ایمنی یکی از اولویتهای اصلی در صنایع فولاد است و اندازهگیری دقیق دما نقش حیاتی در تضمین ایمنی کارکنان و تجهیزات دارد. دماهای بالا در فرآیندهای تولید فولاد میتوانند خطرات جدی ایجاد کنند، بنابراین نظارت مستمر بر دما برای جلوگیری از حوادث ناگوار ضروری است. استفاده از سنسورهای دمایی دقیق و سیستمهای مانیتورینگ پیشرفته میتواند به شناسایی زودهنگام مشکلات دمایی و اتخاذ اقدامات اصلاحی به موقع کمک کند. این امر نه تنها از آسیب به تجهیزات جلوگیری میکند، بلکه سلامت و ایمنی کارکنان را نیز تضمین میکند.
فرآیندهای کنترل کیفیت
مزیت دیگر استفاده از ترموکوپل در صنایع فولاد و اندازهگیری دقیق دما این است که این اندازهگیری نقش مهمی در فرآیندهای کنترل کیفیت در صنایع فولاد ایفا میکند. برای اطمینان از اینکه محصول نهایی با استانداردهای کیفی مورد نیاز مطابقت دارد، نظارت بر دما در مراحل مختلف تولید ضروری است. این شامل کنترل دمای کورههای ذوب، نورد گرم و سرد و مراحل خنکسازی است. دماهای بهینه و کنترلشده میتوانند به کاهش عیوب سطحی، ترکها و سایر نواقص در فولاد کمک کنند.
تأثیرات زیست محیطی
کنترل دقیق دما میتواند به کاهش تأثیرات زیست محیطی تولید فولاد نیز کمک کند. فرآیندهای تولید فولاد به دلیل مصرف بالای انرژی و انتشار گازهای گلخانهای، اثرات زیست محیطی مخرب و زیادی دارند. با استفاده از ترموکوپل در صنایع فولاد و کنترل دقیق دما و بهینهسازی فرآیندهای حرارتی، میتوان مصرف انرژی را کاهش داده و انتشار گازهای مضر را به حداقل رساند. این امر نه تنها به حفظ محیط زیست کمک میکند، بلکه میتواند به صرفهجویی در هزینههای انرژی و بهبود بهرهوری اقتصادی کارخانههای فولاد نیز منجر شود.
پیشرفتهای تکنولوژیکی در زمینه استفاده از ترموکوپل در صنایع فولاد
با پیشرفتهای تکنولوژیکی در زمینه سنسورهای دما و سیستمهای مانیتورینگ، اندازهگیری دقیق دما در صنایع فولاد به یک استاندارد جدید تبدیل شده است. سنسورهای پیشرفتهتر، مانند ترموکوپلها و ترمیستورها، دقت و سرعت بالاتری در اندازهگیری دما ارائه میدهند. همچنین، استفاده از سیستمهای مانیتورینگ خودکار و دادهکاوی پیشرفته، امکان تحلیل و بهینهسازی بهتر فرآیندهای تولید را فراهم کرده است. این تکنولوژیها میتوانند به پیشبینی مشکلات دمایی و اتخاذ اقدامات پیشگیرانه کمک کنند که در نهایت منجر به بهبود کیفیت و کاهش هزینهها میشود.
انواع ترموکوپلهای مورد استفاده در صنایع فولاد
خرید ترموکوپل برای صنایع فولاد باید با دقت بسیار بالا انجام شود تا رسیدن به اهداف نهایی امکان پذیر باشد. برای یک خرید خوب نیز مدیران صنایع باید انواع ترموکوپل را بهتر بشناسند. به همین دلیل، در این بخش به معرفی انواع ترموکوپلهای مورد استفاده در این صنعت میپردازیم.
ترموکوپلها بسته به نوع فلزات استفاده شده در ساختار آنها به دستههای مختلفی تقسیم میشوند. هر یک از این دستهها دارای ویژگیها و کاربردهای خاص خود هستند که عبارتاند از:

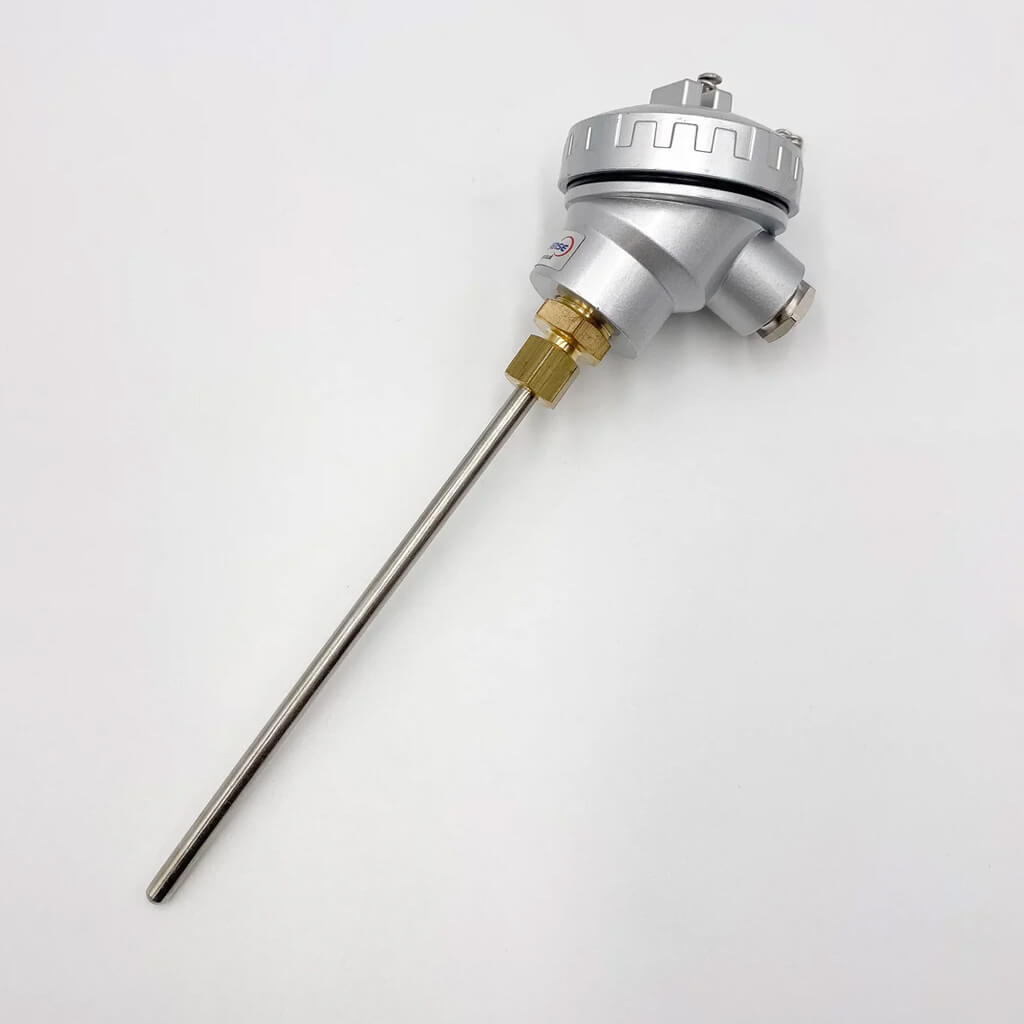

ترموکوپل نوع K
این نوع ترموکوپل از ترکیب نیکل-کروم و نیکل-آلومینیوم ساخته شده و دمای کاری آن از 200 تا 1372+ درجه سانتیگراد است. این نوع به دلیل محدوده دمایی وسیع و مقاومت بالا در برابر اکسیداسیون، در کورههای صنعتی، فرآیندهای ریختهگری و نورد فولاد مورد استفاده قرار میگیرد.
ترموکوپل نوع J
این ابزار از فلزات آهن و کنستانتان تشکیل شده و دمای کاری آن از 40 تا 750+ درجه سانتیگراد است. این نوع به دلیل دقت بالا و قیمت مناسب در فرآیندهای تولید فولاد که نیاز به دقت دمایی بالا دارند، به کار میرود.
ترموکوپل نوع S
این ترموکوپل از ترکیب پلاتین و رودیوم ساخته شده و دمای کاری آن از 0 تا 1600+ درجه سانتیگراد است. این نوع به دلیل دقت عالی و مقاومت در برابر دماهای بسیار بالا در فرآیندهای تولید فولاد با دمای بسیار زیاد استفاده میشود.
استفاده از ترموکوپل در صنایع فولاد برای چه مواردی انجام میشود؟
ترموکوپلها به عنوان حسگرهای دمایی دقیق و کارآمد، در مراحل مختلف تولید فولاد نقشی حیاتی ایفا میکنند. در ادامه، به بررسی کاربردهای متنوع ترموکوپلها در فرآیندهای مختلف تولید فولاد میپردازیم تا اهمیت و تأثیر آنها را در این صنعت برجسته کنیم.
1. گرمایش مواد اولیه
قبل از اینکه مواد خام به فولاد تبدیل شوند، باید تحت فرآیند گرمایش قرار گیرند. ترموکوپلها در این مرحله برای اندازهگیری دمای کوره استفاده میشوند. این ابزارهای حساس به دما، کمک میکنند تا دمای مورد نیاز برای ذوب کارآمد مواد خام و تولید فولاد به دست آید. اندازهگیری دقیق دما در این مرحله به جلوگیری از مصرف بیش از حد انرژی و اطمینان از رسیدن به دمای مطلوب کمک میکند. این امر به نوبه خود منجر به بهبود بهرهوری و کاهش هزینههای تولید میشود.
2. ذوب فولاد
در مرحله ذوب، استفاده از ترموکوپل در صنایع فولاد برای اندازهگیری دمای فولاد مذاب حیاتی است. درواقع، اندازه دمای دقیق فولاد مذاب برای دستیابی به ترکیب شیمیایی و خواص مکانیکی مطلوب فولاد ضروری است. نظارت مستمر بر دما به اپراتورها امکان میدهد تا تنظیمات لازم را در عناصر گرمایشی یا سایر متغیرها انجام دهند و دمای مذاب را در محدوده مطلوب نگه دارند. این کنترل دقیق دما تضمین میکند که کیفیت فولاد تولیدی بالا و پایدار باشد که این امر به خصوص در تولید محصولات با مشخصات فنی خاص اهمیت دارد.
3. ریختهگری
پس از ذوب شدن فولاد، مرحله ریختهگری آغاز میشود که طی آن فولاد مذاب به اشکال مختلف مانند بیلت، اسلب یا ورق تبدیل میشود. ترموکوپلها در این مرحله برای نظارت بر دمای فولاد مذاب استفاده میشوند. نظارت بر دمای ریختهگری به اطمینان از یکنواختی و کیفیت محصولات کمک میکند. دمای مناسب در طول ریختهگری میتواند از بروز ترکها، حفرهها و دیگر نواقص در محصولات نهایی جلوگیری کند که این موضوع برای تولید محصولات با کیفیت بالا بسیار حیاتی است.
4. نورد و شکلدهی
در فرآیند نورد و شکلدهی، فولاد به محصولات نهایی مانند صفحات، ورقها یا میلهها تبدیل میشود. ترموکوپلها در این مراحل برای نظارت بر دمای فولاد به کار میروند. اطلاعات دمایی دقیق به تنظیم سرعت و فشار دستگاههای نورد کمک میکند تا کیفیت محصول نهایی تضمین شود. به عنوان مثال، دمای مناسب در طول فرایند نورد، میتواند خواص مکانیکی فولاد مانند مقاومت کششی و سختی را بهبود بخشد که این امر در تولید محصولات با کیفیت و کارایی بالا بسیار مهم است.
5. عملیات حرارتی
عملیات حرارتی برای بهبود خواص مکانیکی و فیزیکی فولاد، مانند استحکام و سختی، ضروری است. ترموکوپلها در این مرحله برای اندازهگیری دما در طی فرآیندهایی مانند آنیل کردن، خاموش کردن و تمپرینگ استفاده میشوند. کنترل دقیق دما در این فرآیندها به دستیابی به خواص متالورژیکی مطلوب کمک میکند. به عنوان مثال، در فرآیند تمپرینگ، دمای مناسب میتواند باعث افزایش سختی فولاد شود، در حالی که در فرآیند آنیل کردن، دمای مناسب میتواند منجر به بهبود انعطافپذیری و کاهش تنشهای داخلی در فولاد شود.
6. خنکسازی و انجماد
پس از تکمیل فرآیندهای گرمادهی و شکلدهی، فولاد نیاز به خنکسازی و انجماد دارد. ترموکوپلها در این مرحله برای نظارت بر دمای محصولات فولادی استفاده میشوند. اندازهگیری دقیق دما در این مرحله تضمین میکند که فولاد به درستی خنک شده و خواص مکانیکی و فیزیکی مطلوب را حفظ میکند. کنترل دما در مرحله خنکسازی میتواند از بروز نواقصی مانند ترکها و تغییرات ساختاری ناخواسته جلوگیری کند.
7. پایش محیط زیست
علاوه بر اندازهگیری دمای فرآیندهای تولید، ترموکوپلها میتوانند برای نظارت بر شرایط محیطی در صنعت فولاد استفاده شوند. این کاربرد شامل اندازهگیری دمای گازهای دودکش، سیستمهای اگزوز یا سیستمهای بازیابی گرما است. نظارت بر این دماها میتواند به بهبود بهرهوری انرژی و کاهش انتشار گازهای مضر کمک کند. به عنوان مثال، اندازهگیری دمای گازهای دودکش میتواند به بهینهسازی فرآیندهای احتراق و کاهش انتشار آلایندهها کمک کند. این امر به نوبه خود میتواند به حفظ محیط زیست و رعایت مقررات زیستمحیطی منجر شود.

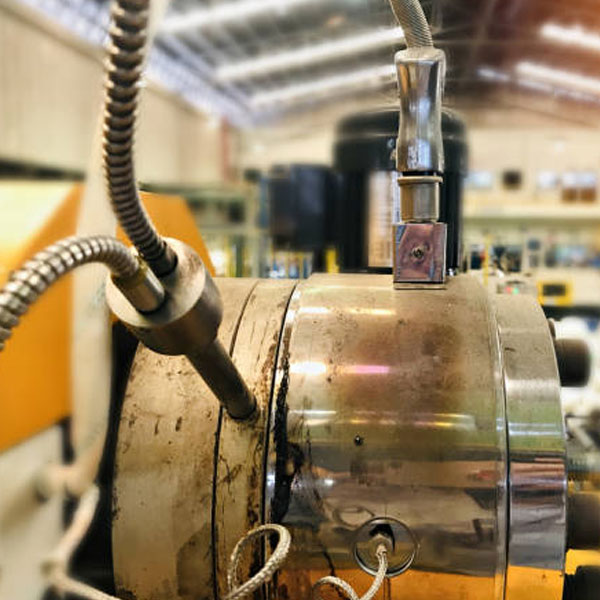

نحوه نصب و استفاده از ترموکوپل در فرآیندهای مختلف فولاد
نصب صحیح و استفاده مناسب از ترموکوپلها میتواند تأثیر بسزایی در دقت و کارایی این سنسورها داشته باشد. در زیر مراحل نصب و استفاده از ترموکوپلها در فرآیندهای مختلف تولید فولاد توضیح داده شده است:
کورههای ذوب
ترموکوپلها در کورههای ذوب برای کنترل دمای داخلی استفاده میشوند. برای نصب، ترموکوپل باید در نقطهای قرار گیرد که دمای دقیق کوره را نشان دهد. معمولاً از ترموکوپل نوع K برای این کاربرد استفاده میشود.
فرآیندهای ریختهگری
در فرآیندهای ریختهگری، کنترل دمای مذاب بسیار حیاتی است. ترموکوپلها در نقاط مختلف قالبها نصب میشوند تا دمای مذاب به دقت کنترل شود. ترموکوپل نوع S به دلیل دقت بالا و مقاومت در برابر دمای بالا، گزینه مناسبی برای این کاربرد است.
نورد فولاد
در فرآیند نورد، دمای فولاد باید به دقت کنترل شود تا خواص مکانیکی مطلوب حاصل گردد. ترموکوپلها در نقاط مختلف خطوط نورد نصب میشوند تا دمای فولاد در مراحل مختلف فرآیند به دقت کنترل شود. خرید ترموکوپل نوع J به دلیل دقت و قیمت مناسب برای این کاربرد استفاده میشود.

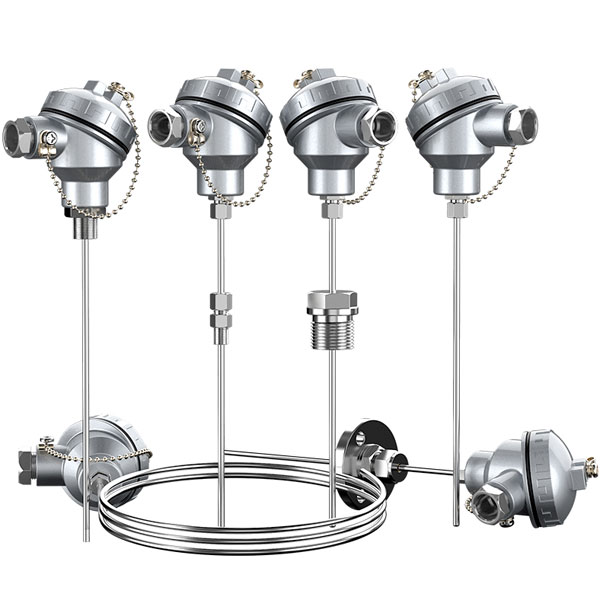

مزایا و معایب استفاده از ترموکوپل در صنایع فولاد
ترموکوپلها ابزارهای حیاتی در اندازهگیری دما هستند که در صنایع فولاد کاربرد گستردهای دارند. استفاده از این حسگرها به دلیل دقت بالا، سرعت پاسخدهی و هزینه مناسب، مزایای چشمگیری دارد. با این حال، محدودیتهایی مانند نیاز به کالیبراسیون منظم و حساسیت به نویز الکتریکی نیز وجود دارد. در این بخش به بررسی جامع مزایا و معایب استفاده از ترموکوپل در صنایع فولاد میپردازیم. مزایای این ابزار در صنعت فولاد عبارتاند از:
1. دقت بالا
ترموکوپلها به دلیل ساختار ساده و استفاده از اصول فیزیکی دقیق، دقت بالایی در اندازهگیری دما دارند. این دقت بالا به خصوص در فرآیندهای حساس صنایع فولاد که نیاز به کنترل دمایی دقیق دارند، بسیار مهم است. برای مثال، در فرآیند نورد، حتی چند درجه تفاوت دما میتواند منجر به تغییرات عمدهای در خواص مکانیکی فولاد شود.
2. محدوده دمایی وسیع
ترموکوپلها قادر به اندازهگیری دما در محدوده وسیعی هستند. انواع مختلف ترموکوپل، هر یک محدوده دمایی خاصی را پوشش میدهند. به عنوان مثال، ترموکوپل نوع K میتواند دماهایی از 200 تا 1372+ درجه سانتیگراد را اندازهگیری کند. این ویژگی به صنایع فولاد امکان میدهد که در تمامی مراحل تولید، از ذوب تا نورد و عملیات حرارتی، از ترموکوپلها استفاده کنند.
3. هزینه نسبتاً کم
نسبت به دیگر سنسورهای دمایی، ترموکوپلها هزینه کمتری دارند. این هزینه کمتر شامل هزینه خرید، نصب و نگهداری میشود. به علاوه، ترموکوپلها به دلیل ساختار سادهشان، نیاز به تجهیزات پیچیده و گرانقیمت برای راهاندازی و استفاده ندارند که این امر موجب صرفهجویی در هزینههای عملیاتی میشود.
4. سرعت پاسخدهی مناسب
ترموکوپلها به سرعت به تغییرات دما پاسخ میدهند. این ویژگی در فرآیندهایی که تغییرات دمایی سریع رخ میدهند، مانند کورههای ذوب و ریختهگری، بسیار مهم است. سرعت بالای پاسخدهی به این معناست که اپراتورها میتوانند به سرعت واکنش نشان دهند و تنظیمات لازم را انجام دهند تا کیفیت محصول حفظ شود.
در کنار تمامی این مزایا باید هنگام خرید ترموکوپل برای صنایع فولاد به معایب آن نیز توجه نمایید که شامل موارد زیر هستند:
1. نیاز به کالیبراسیون منظم
برای حفظ دقت و صحت اندازهگیری، ترموکوپلها نیاز به کالیبراسیون منظم دارند. تغییرات در مواد استفاده شده و محیطهای کاری سخت، میتوانند باعث تغییرات در خواص ترموکوپل شوند. کالیبراسیون منظم تضمین میکند که ترموکوپلها همچنان دقت خود را حفظ میکنند، اما این فرآیند زمانبر و هزینهبر است و نیاز به تجهیزات خاص و نیروی کار متخصص دارد.
2. حساسیت به نویز الکتریکی
ترموکوپلها به نویز الکتریکی حساس هستند، چرا که این نویز میتواند باعث اختلال در سیگنالها و اندازهگیریها شود. در محیطهای صنعتی که ماشینآلات بزرگ و سیستمهای الکتریکی پرقدرت وجود دارند، این مشکل میتواند به طور قابل توجهی دقت ترموکوپلها را کاهش دهد. استفاده از سیمها و کابلهای محافظ و اجرای تکنیکهای مختلف برای کاهش نویز میتواند کمک کند، اما این اقدامات نیازمند هزینههای اضافی هستند.
3. عمر مفید محدود در دماهای بسیار بالا
ترموکوپلها به ویژه در دماهای بسیار بالا دچار مشکلاتی میشوند. تغییرات شیمیایی و فیزیکی در مواد سازنده ترموکوپل در دماهای بالا میتواند عمر مفید آنها را کاهش دهد. این موضوع به ویژه در کاربردهایی که به دماهای بسیار بالا نیاز دارند، مانند کورههای ذوب و فرآیندهای ریختهگری، یک چالش جدی است.
4. عدم دقت در اندازهگیری دماهای پایین
برخی از انواع ترموکوپلها در اندازهگیری دماهای خیلی پایین دقت کافی ندارند. این عدم دقت میتواند در برخی کاربردهای خاص که نیاز به اندازهگیری دقیق دماهای پایین دارند، مشکلساز باشد. این مسئله معمولاً در صنایع فولاد کمتر مطرح است، اما در صورتی که به دماهای بسیار پایین نیاز باشد، باید به آن توجه شود.

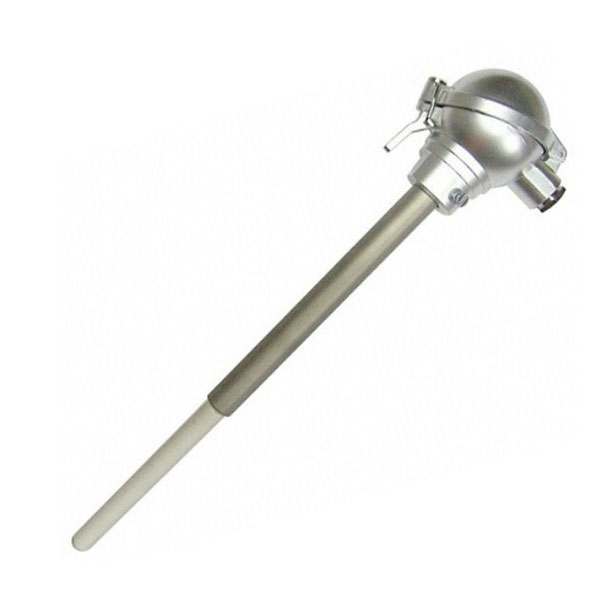

نگهداری و کالیبراسیون ترموکوپلها
همانطور که در بخش قبلی به آن اشاره شد، برای حفظ دقت و صحت اندازهگیریهای ترموکوپل، نگهداری و کالیبراسیون منظم این ابزار بسیار حیاتی است. نگهداری صحیح شامل بررسی دورهای، تمیزکاری و اطمینان از عملکرد صحیح است. کالیبراسیون به معنای تنظیم و بررسی ترموکوپل با استفاده از تجهیزات مرجع برای اطمینان از دقت اندازهگیریهاست. این فرآیند شامل مراحل زیر است:
- بررسی دورهای: ترموکوپلها باید به طور منظم بررسی شوند تا از صحت عملکرد آنها اطمینان حاصل شود. این بررسی شامل بازرسی بصری برای شناسایی هر گونه خرابی، سایش یا تغییر رنگ در ترموکوپل است.
- تمیزکاری: تمیزکاری دورهای ترموکوپلها از تجمع آلودگیها و رسوبات جلوگیری میکند که میتواند بر دقت اندازهگیری تأثیر بگذارد. این تمیزکاری باید با استفاده از مواد مناسب انجام شود تا به ترموکوپل آسیب نرسد.
- کالیبراسیون: کالیبراسیون باید به طور منظم انجام گردد تا از دقت و صحت اندازهگیریها اطمینان حاصل شود. این فرآیند معمولاً شامل استفاده از یک منبع دمای مرجع و مقایسه اندازهگیریهای ترموکوپل با دمای مرجع است.
نتیجهگیری
ترموکوپلها ابزارهای حیاتی در اندازهگیری دما هستند که به ویژه در صنایع فولاد نقش بسیار مهمی ایفا میکنند. استفاده از ترموکوپل در صنایع فولاد به دلیل دقت بالا، هزینه مناسب و سرعت پاسخدهی سریع، به بهبود فرآیندهای تولید فولاد کمک میکند. با این حال، چالشهایی مانند نیاز به کالیبراسیون منظم و حساسیت به نویز الکتریکی نیز وجود دارند که باید به طور مناسب مدیریت شوند. با رعایت نکات نگهداری و استفاده صحیح، میتوان از ترموکوپلها به عنوان ابزارهای مطمئن و دقیق در صنایع فولاد بهرهبرداری کرد.
