همانطور که میدانید در بسیاری از صنایع پیشرفته، اندازهگیری دقیق دما یکی از پارامترهای کلیدی برای کنترل کیفیت، ایمنی و بازده فرآیندهاست. از میان سنسورهای اندازهگیری دما، سنسور PT100 بهدلیل پایداری، دقت و تکرارپذیری بالا جایگاه ویژهای دارد. این سنسور از نوع RTD (Resistance Temperature Detector) است و عملکرد آن بر اساس تغییرات مقاومت الکتریکی پلاتین نسبت به دما استوار است. کالیبراسیون این سنسور فرآیندی ضروری است که تضمین میکند دادههای بهدستآمده از آن دقیق، قابل اعتماد و مطابق با استانداردهای بینالمللی باشند. در این مقاله، بهصورت تخصصی و جامع به این موضوع میپردازیم که چگونه سنسور PT100 را کالیبره کنیم؟

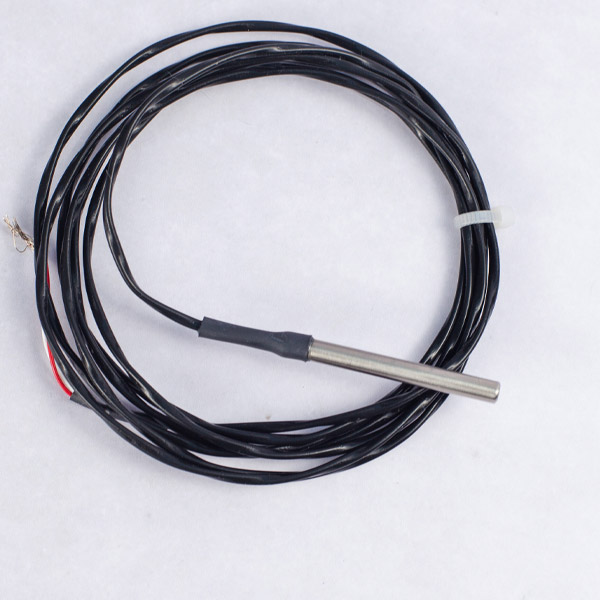

آشنایی با سنسور PT100
قبل از بیان این موضوع که چگونه سنسور PT100 را کالیبره کنیم؟ بهتر است یک آشنایی کلی با این سنسور داشته باشید. سنسور PT100 از یک رسانای پلاتینی ساخته میشود که در دمای صفر درجه سانتیگراد دارای مقاومت دقیقاً 100 اهم است. رابطه بین دما و مقاومت در این سنسور تقریباً خطی است که باعث میشود بتوان دما را با دقت بالا از طریق اندازهگیری مقاومت الکتریکی تعیین کرد.
فرمول استاندارد رابطه بین دما و مقاومت در PT100 به صورت زیر تعریف میشود:
R(T) = R₀ (1 + αT)
که در آن پارامترها به شکل زیر است:
R(T): مقاومت در دمای مورد نظر T
R₀: مقاومت در دمای صفر (100 اهم)
α: ضریب دمایی پلاتین (تقریباً 0.00385 برای کلاس صنعتی)
انواع اتصالات سنسور PT100
یکی از مهمترین جنبهها در طراحی مدار اندازهگیری دما با PT100 که در کالیبراسیون آن هم تأثیرگذار است نحوه سیمکشی سنسور است که میتواند بهصورت دو سیمه، سه سیمه یا چهار سیمه باشد که به شکل زیر تعریف میشود:
- دو سیمه: سادهترین و کمدقتترین روش، چون مقاومت سیمها در اندازهگیری تأثیرگذار است.
- سه سیمه: روش رایج صنعتی برای کاهش خطای ناشی از مقاومت سیمها.
- چهار سیمه: دقیقترین روش که حتی مقاومت سیمهای رابط را کاملاً حذف میکند.
چرا باید سنسور PT100 را کالیبره کنیم؟
کالیبراسیون فرآیندی است که در آن صحت عملکرد سنسور با یک مرجع دمایی دقیق مقایسه شده و در صورت نیاز ضرایب اصلاحی تعیین یا اعمال میشود. دلایل اصلی کالیبراسیون عبارتاند از:
- افزایش دقت در اندازهگیری و کاهش خطاهای ناشی از انحرافات حرارتی، نویز محیطی و تغییرات طولانیمدت سنسور.
- حفظ کیفیت فرآیندهای صنعتی و کنترل دقیق دما در صنایعی مانند داروسازی، تولید مواد غذایی، پتروشیمی و نیمههادیها
- پاسخگویی به الزامات استاندارد، زیرا بسیاری از سیستمهای مدیریت کیفیت مانند ISO 9001 یا GMP کالیبراسیون منظم ابزارهای اندازهگیری را الزامی میدانند.
- افزایش عمر مفید سنسور که با پایش و اصلاح عملکرد سنسور میتوان از تخریب تدریجی آن جلوگیری کرد.
تجهیزات مورد نیاز برای کالیبراسیون سنسور PT100
برای اینکه بدانیم چگونه سنسور PT100 را کالیبره کنیم؟ یکی از مهمترین مواردی که باید بدانیم تجهیزات مورد نیاز برای انجام این کار است. تجهیزات اصلی و مهم برای کالیبره کردن این سنسور شامل موارد زیر است:
- منبع حرارتی دقیق: مانند کالیبراتور بلوک خشک یا حمام دمایی
- دماسنج مرجع (Reference Thermometer): دارای گواهی معتبر کالیبراسیون مثلاً از NIST یا DAkkS
- مولتیمتر دقیق یا دستگاه ثبت داده: برای خواندن مقاومت سنسور
- نرمافزار تحلیل داده: برای ثبت، تحلیل و مستندسازی نتایج کالیبراسیون
- عایق حرارتی و نگهدارنده سنسور: جهت جلوگیری از تداخل حرارتی محیطی
بهترین روشهای کالیبراسیون سنسور PT100
کالیبراسیون سنسور PT100 فرآیندی است که در آن مقدار واقعی دمای اندازهگیریشده توسط سنسور، با یک مرجع دقیقتر مقایسه میشود تا هرگونه انحراف یا خطا شناسایی و تصحیح شود. این فرآیند باید با دقت بالا و با استفاده از تجهیزات معتبر و محیطی کنترلشده انجام شود تا اندازهگیری دما در هر محیط کاری به طور دقیق و بدون خطا انجام شود. بسته به نوع کاربرد، شرایط محیطی و دقت مورد نیاز، روشهای مختلفی برای کالیبراسیون وجود دارد که هرکدام ویژگیها، مزایا و محدودیتهای خاص خود را دارند. در ادامه، سه روش اصلی و رایج برای کالیبراسیون PT100 معرفی و بهطور جامع بررسی میشوند.
کالیبراسیون با استفاده از بلوک خشک (Dry-Block Calibrator)
در این روش از دستگاهی استفاده میشود که دارای یک بلوک فلزی با قابلیت کنترل دماست. این بلوک معمولاً از جنس آلومینیوم یا فلزاتی با رسانایی گرمایی بالا ساخته میشود تا توزیع دمای یکنواختی را فراهم کند. در داخل بلوک سوراخهایی تعبیه شدهاند که برای قرار دادن سنسور PT100 و دماسنج مرجع استفاده میشوند.
عملکرد بلوک خشک به این صورت است که المنتهای حرارتی درون دستگاه، دمای بلوک را با دقت تنظیم میکنند. هنگامی که سنسور درون بلوک قرار میگیرد، به دمای هدف میرسد و سپس میتوان مقدار مقاومت یا خروجی آن را در آن دما با مقدار مرجع مقایسه کرد. مهم است که پیش از ثبت اندازهگیری، اجازه داده شود دمای بلوک و سنسورها بهطور کامل پایدار شوند. این پایداری حرارتی برای کاهش خطای اندازهگیری حیاتی است.
استفاده از بلوک خشک یکی از رایجترین روشهای کالیبراسیون در محیطهای صنعتی است، زیرا نیاز به مایعات ندارد، حملونقل آن آسان است و فرآیند را تمیزتر میکند. هرچند ممکن است دقت آن نسبت به برخی روشهای آزمایشگاهی مانند حمامهای مایع کمی کمتر باشد، اما برای کاربردهای صنعتی با دقت متوسط کاملاً مناسب است.
کالیبراسیون با استفاده از حمام مایع (Liquid Bath Calibration)
این روش بیشتر در آزمایشگاهها یا محیطهایی که به دقت بسیار بالا نیاز دارند، استفاده میشود. برخلاف بلوک خشک، در حمام مایع از مایعاتی مانند روغنهای با ویسکوزیته پایین، الکل یا آب مقطر استفاده میشود که در یک مخزن حرارتی قرار دارند. این مایعات بهصورت یکنواخت گرم یا سرد میشوند و به دلیل رسانایی حرارتی بالا، امکان دستیابی به تعادل دمایی بسیار دقیق بین سنسور و محیط اطراف را فراهم میکنند.
فرآیند کار در این روش به این صورت است که سنسور PT100 بههمراه دماسنج مرجع درون حمام فرو برده میشوند. باید توجه داشت که هر دو سنسور در عمق یکسان و بهصورت همراستا قرار گیرند تا از اختلاف دمایی بین آنها جلوگیری شود. پس از رسیدن حمام به دمای مورد نظر و تثبیت آن، مقادیر خواندهشده ثبت و تحلیل میشوند.
از مزایای این روش میتوان به دقت بسیار بالا، پایداری دمایی طولانیمدت و قابلیت استفاده برای انواع سنسورها با شکلهای غیرمعمول اشاره کرد. البته معایبی نیز دارد، مانند نیاز به نگهداری مداوم، دشواری در حملونقل و احتمال آلوده شدن سنسورها به مایعات. با این وجود، برای کالیبراسیون در سطوح مرجع، روش حمام مایع بهترین انتخاب محسوب میشود.
کالیبراسیون با استفاده از کالیبراتور پروسس (Process Calibrator)
کالیبراتورهای پروسس، تجهیزاتی هستند که برای شبیهسازی و اندازهگیری سیگنالهای الکتریکی طراحی شدهاند. در زمینه سنسور PT100، این دستگاهها قادر به اندازهگیری مقدار مقاومت سنسور یا تولید یک مقاومت مشخص معادل با دمای خاص هستند تا عملکرد دستگاههای متصل به سنسور بررسی شود. در واقع، این ابزارها برای کالیبراسیون سیستمهایی که سنسور بخشی از آنهاست، مانند کنترلرها یا ماژولهای PLC، بسیار مفید هستند.
روش کار معمولاً به این صورت است که سنسور به ورودی کالیبراتور متصل میشود. دستگاه، مقدار مقاومت را اندازهگیری کرده و آن را به دمای متناظر تبدیل میکند. سپس میتوان آن را با مقدار مرجع یا دمای واقعی مقایسه کرد. در حالت دیگر، کالیبراتور میتواند یک مقدار مقاومت معادل (مثلاً 138.5 اهم برای 100 درجه سانتیگراد) تولید کند و به جای سنسور به سیستم اعمال نماید تا دقت خوانش سیستم ارزیابی شود.
این روش به دلیل سرعت بالا و قابلیت حمل آسان، در محیطهای صنعتی و برای بررسی میدانی بسیار رایج است. با اینکه دقت آن معمولاً از روشهای آزمایشگاهی کمتر است، اما در عوض نیاز به محیط پیچیده یا تجهیزات سنگین ندارد و قابلیت ثبت خودکار و تولید گزارش نیز در بسیاری از مدلهای آن وجود دارد. همچنین، برخی از کالیبراتورهای پیشرفته، قابلیتهای اضافی مانند شبیهسازی سیگنال جریان 4–20 میلیآمپر یا ولتاژ نیز دارند که برای بررسی سیستمهای اندازهگیری دما با خروجیهای آنالوگ بسیار سودمند است.
همچنین جهت اطلاع از قیمت فروش سنسور pt100 در انواع مختلف، تنها کافی ست با کارشناسان ما با شماره 02126552277 در تماس باشید.

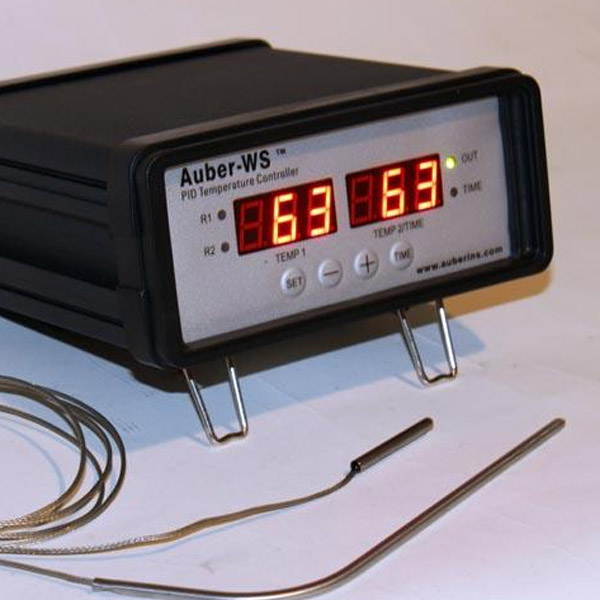

مراحل عملی کالیبراسیون PT100
اگرچه کالیبره کردن سنسورهای دمایی کاری تخصصی است و نیاز به دانش و تجربه مرتبط دارد و توصیه میشود برای انجام این کار حتما با کارشناسان خبره در این زمینه مانند کارشناسان ما در شرکت دانش بنیان پایاسنس مشورت نمایید، در این بخش جهت آشنایی بیشتر شما به صورت مختصر مراحل انجام این کار را بیان میکنیم.
آمادهسازی تجهیزات
قبل از هرچیز، اطمینان حاصل کنید که تجهیزات مورد استفاده، گواهی کالیبراسیون معتبر دارند. محیط انجام کالیبراسیون باید از نظر دما، رطوبت و نویز الکتریکی کنترلشده باشد.
قرار دادن سنسور و مرجع در منبع دما
سنسور PT100 را بههمراه دماسنج مرجع در سوراخهای مخصوص قرار دهید. این دو باید در عمق و موقعیت مشابهی قرار بگیرند تا از اختلاف دما جلوگیری شود.
پایدارسازی حرارتی
پس از رسیدن به دمای موردنظر، چند دقیقه صبر کنید تا سیستم به تعادل حرارتی برسد. سپس شروع به اندازهگیری کنید.
خواندن و ثبت دادهها
در دماهای مرجع مختلف مثلاً 50، 100، 150 درجه سانتی گراد و… مقادیر مقاومت سنسور و دمای مرجع را ثبت کنید. این دادهها باید در فایل یا فرم مخصوص مستندسازی شوند.
تحلیل دادهها و تعیین خطا
دادهها را با مقادیر استاندارد مقاومت مقایسه کرده و خطای انحراف را محاسبه کنید. اگر خطا بیش از مقدار مجاز باشد، باید ضرایب اصلاحی اعمال یا سنسور تعویض شود.
مستندسازی
تمام نتایج، گواهیها، نمودارها و ضرایب اصلاحی باید در یک فایل گزارش نهایی ذخیره شده و نسخهای از آن برای مرجع نگهداری شود.
چالشهای انجام کالیبراسیون داخلی
برای کالیبره کردن سنسورها معمولا کارفرمایان با چالشهایی روبرو هستند که باید از قبل نسبت به آنها آگاهی داشته باشند و در هنگام خرید سنسور PT100 سوالات لازم در این مورد را از کارشناسان فروش بپرسند تا در آینده دچار مشکل نشوند. از جمله مهمترین این چالشها عبارتند از:
- نیاز به دانش تخصصی: اپراتورها باید آموزشدیده و آشنا با استانداردهای کالیبراسیون باشند.
- هزینه اولیه بالا: خرید تجهیزات با دقت بالا سرمایهگذاری قابل توجهی نیاز دارد اما در طولانی مدت به دلیل عدم نیاز به تعویضهای پی در پی و کاهش هزینه نگهداری، اقتصادی خواهد بود.
- نیاز به مستندسازی دقیق: فرآیندهای صنعتی نیازمند گزارشهای قابل ردیابی و حسابرسی هستند.
- حفظ ردیابی به استانداردها: تجهیزات مرجع باید بهصورت منظم به آزمایشگاههای دارای گواهی ارجاع داده شوند.

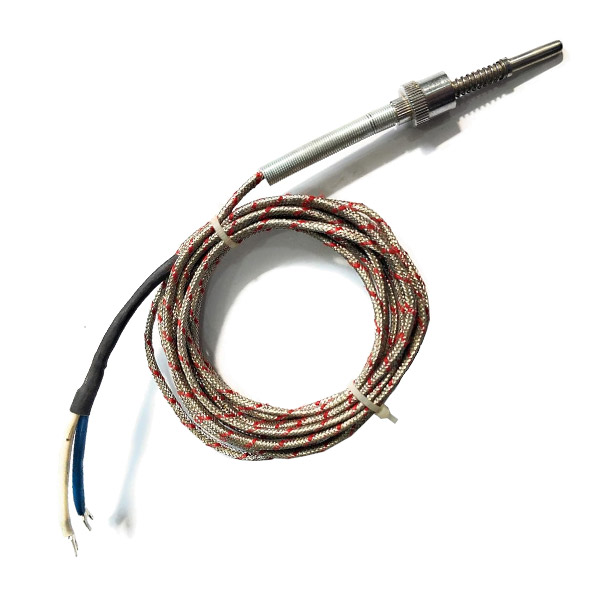

عدم کالیبره کردن سنسور PT100 چه عواقبی دارد؟
سنسورهای دما از نوع PT100 بهدلیل دقت بالا و پایداری بلندمدت، نقش مهمی در بسیاری از فرآیندهای صنعتی، دارویی، غذایی و آزمایشگاهی ایفا میکنند. با این حال، اگر این سنسورها بهطور دورهای و دقیق کالیبره نشوند، پیامدهای فنی و اقتصادی قابلتوجهی به همراه خواهد داشت.
یکی از مهمترین عواقب، خطای اندازهگیری دما است. سنسورهایی که از کالیبراسیون خارج شدهاند، ممکن است دمای واقعی را بهدرستی منعکس نکنند و حتی چند درجه خطا نیز میتواند در فرآیندهایی مانند تولید دارو، عملیات حرارتی فلزات یا صنایع غذایی منجر به از بین رفتن کیفیت، ناپایداری محصول یا عدم تطابق با استانداردهای ایمنی شود.
در سامانههای کنترل خودکار، وجود خطای دمایی میتواند پاسخ نادرست سیستم کنترلی را به همراه داشته باشد. بهعنوان مثال، اگر دمای واقعی بیشتر از مقدار خواندهشده باشد، سیستم ممکن است بدون نیاز به گرمایش بیشتر، به کار خود ادامه دهد و باعث افزایش بیش از حد دما و خطر آسیب به تجهیزات یا حتی انفجار شود.
همچنین، عدم کالیبرهسازی منظم باعث افزایش مصرف انرژی میشود. اگر سنسور، دمای پایینتری از مقدار واقعی نشان دهد، سیستم ناخواسته انرژی بیشتری برای رسیدن به دمای تنظیمشده مصرف خواهد کرد که این امر در مقیاس صنعتی میتواند به هزینههای بالا منجر شود.
از نظر نگهداری نیز، یک سنسور غیرکالیبره میتواند تشخیص بهموقع خرابیها را مختل کند. برای مثال، دمای غیرواقعی میتواند نشانههای هشداردهنده را مخفی کند و منجر به بروز خرابیهای شدید و غیرقابل پیشبینی در تجهیزات شود.
در نهایت، در صنایع حساس به استانداردهای کیفیت مانند داروسازی یا تولید قطعات هوافضا، استفاده از سنسورهای غیرکالیبره میتواند منجر به رد شدن محصول در بازرسیهای کیفی، تحمیل جرائم قانونی یا از دست رفتن مجوزهای بینالمللی شود.
بنابراین، کالیبراسیون منظم و دقیق سنسور PT100 نهتنها برای تضمین کیفیت و ایمنی فرآیندها ضروری است، بلکه نقش مهمی در کاهش هزینهها، حفظ عملکرد پایدار سیستم و انطباق با استانداردهای صنعتی دارد.
نتیجهگیری
کالیبراسیون دقیق و منظم سنسور PT100 یکی از الزامات حیاتی برای حفظ عملکرد قابل اعتماد در فرآیندهای صنعتی حساس است. بسته به نوع کاربرد، میتوان یکی از روشهای کالیبراسیون (بلوک خشک، حمام مایع، یا پروسس کالیبراتور) را انتخاب کرد. همچنین، مستندسازی دقیق، تحلیل آماری دادهها و رعایت استانداردهای بینالمللی از اجزای جداییناپذیر این فرآیند هستند.
اگر شما نیز از این سنسور در محیط کاری خود استفاده میکنید و نمیدانید چطور باید آن را کالیبره کرد یا دوست دارید جهت اطمینان خاطر، این کار را به کارشناسانی باتجربه و خبره بسپارید، میتوانید با شمارههای ما در همین سایت در تماس باشید و از کارشناسان کاربلد ما کمک بگیرید.
