اندازهگیری دما یکی از مهمترین ارکان کنترل و ایمنی در فرآیندهای صنعتی است. در این میان، انواع دماسنج ترموکوپل به دلیل دقت، دوام و پوشش وسیع دمایی، نقشی کلیدی ایفا میکنند. شناخت علمی این ابزار برای انتخاب صحیح و بهرهبرداری بهینه اهمیت بالایی دارد. در این مقاله به بررسی کامل و تخصصی دماسنج ترموکوپل و نکات مهم در هنگام خرید آن میپردازیم. پس تا پایان با ما همراه باشید.

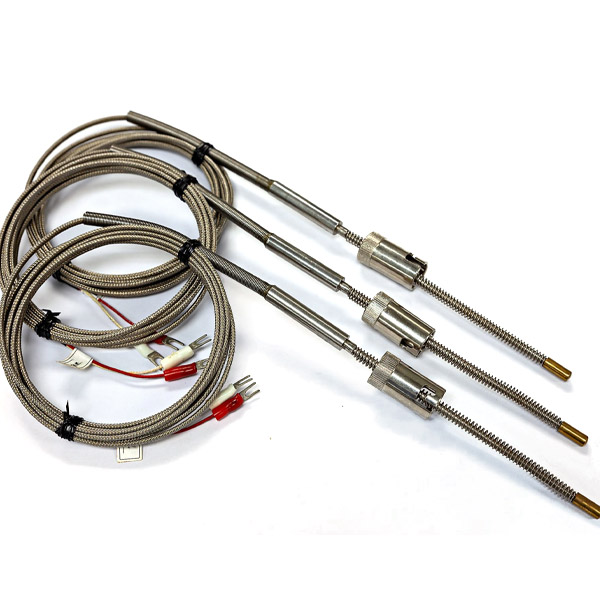

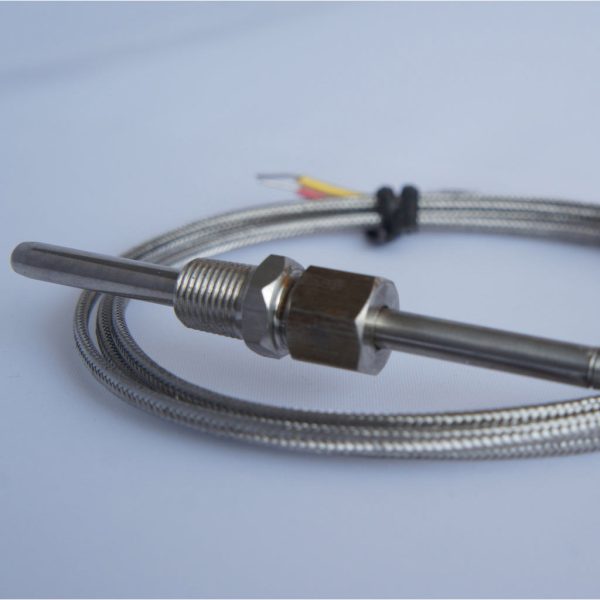

دماسنج ترموکوپل چیست؟
دماسنج ترموکوپل دستگاهی است که با استفاده از یک سنسور ترموکوپل، دمای محیط یا فرآیند را اندازهگیری میکند. اساس عملکرد آن بر پایه تبدیل گرادیان دما به ولتاژ الکتریکی است که سپس توسط تجهیزات اندازهگیری، به دمای قابلفهم تبدیل میشود. این دماسنجها به دلیل ساختار مقاوم و قیمت مناسب، در بسیاری از صنایع مورد استفاده قرار میگیرند.
این دماسنج شامل دو فلز غیرهمجنس متصل در یک نقطه است که تغییر دما بین دو سر آن باعث تولید سیگنال ولتاژ میشود. دامنه دمایی گسترده، پاسخدهی سریع و دوام در محیطهای سخت صنعتی از ویژگیهای بارز این ابزار دقیق است.
ترموکوپلها با تبدیل گرادیان دما به ولتاژ قابل اندازهگیری، نقش کلیدی در اندازهگیریهای دقیق ایفا میکنند. این ابزارها از قابلیت اطمینان بالایی برخوردارند و میتوانند در محیطهای خشن صنعتی نیز بهدرستی کار کنند. شناخت دقیق اصول عملکرد، انواع، کاربردها و نحوه انتخاب در هنگام خرید دماسنج ترموکوپل برای مهندسین و مدیران فنی ضروری است.
اصول عملکرد دماسنج ترموکوپل
ترموکوپلها بر مبنای اثر ترموالکتریک کار میکنند؛ یعنی تفاوت دمایی بین دو نقطه از دو فلز غیرهمجنس باعث تولید ولتاژ میشود. این ولتاژ بسیار کوچک، با استفاده از تجهیزات دقیق به داده دمایی تبدیل میگردد. عملکرد ترموکوپلها بر سه اصل علمی مهم استوار است که شناخت آنها در فهم صحیح کارکرد این ابزار حیاتی است و ما در ادامه این اصول را توضیح خواهیم داد.
اثر ترموالکتریک و تبدیل گرما به الکتریسیته
دماسنج ترموکوپل بر اساس پدیدهای فیزیکی به نام «اثر ترموالکتریک» کار میکند. این اثر به معنی تولید ولتاژ در یک مدار بسته شامل دو فلز غیر مشابه است که در نقاطی از آن اختلاف دما وجود دارد. وقتی اتصال گرم (Hot Junction) در معرض دمای فرایند قرار میگیرد و اتصال سرد (Cold Junction) در دمای مرجع باقی میماند، اختلاف دما باعث ایجاد ولتاژی در مدار میشود که متناسب با آن میتوان دمای دقیق را اندازهگیری کرد.
اثر سیبک (Seebeck Effect)
در دهه ۱۸۲۰ میلادی، فیزیکدان آلمانی توماس سیبک کشف کرد که اتصال دو فلز غیر مشابه در یک مدار بسته، در صورت وجود اختلاف دما، ولتاژ الکتریکی ایجاد میکند. این پدیده پایه اصلی کار ترموکوپلها است. ولتاژ ایجاد شده در اثر سیبک به نوع فلزها و میزان اختلاف دما بستگی دارد. این ولتاژ به وسیله تقویتکنندههای دقیق، تبدیل به داده دمایی میشود.
اثر پلتیر و تامسون در ترموکوپلها
اثر پلتیر به عبور جریان از اتصال دو فلز و تولید گرما یا جذب آن در محل اتصال مربوط میشود. در حالی که این اثر در ترموکوپلها مستقیماً استفاده نمیشود، شناخت آن برای درک پدیده ترموالکتریک اهمیت دارد. اثر تامسون نیز به تولید گرما در یک فلز واحد هنگام عبور جریان و وجود گرادیان دمایی اشاره دارد که در کالیبراسیون ترموکوپل به صورت دقیق نقش دارد.

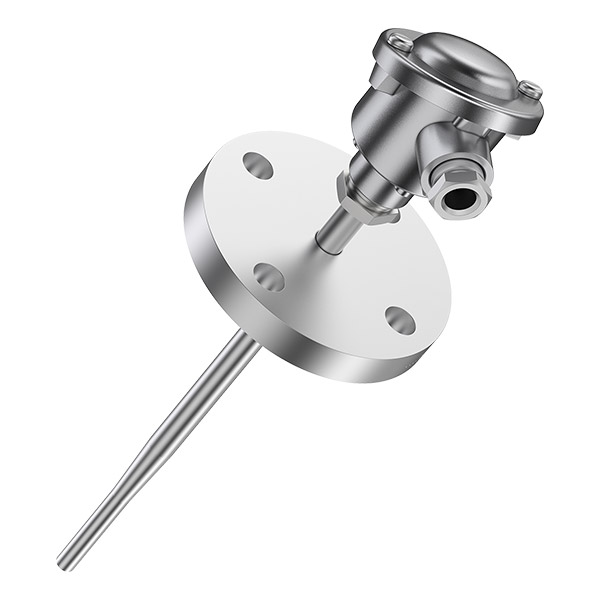

اجزا و مواد سازنده دماسنج ترموکوپل
ساختار ساده اما دقیق دماسنج ترموکوپل، شامل اجزایی است که همگی برای تضمین عملکرد صحیح در دماهای مختلف طراحی شدهاند. جنس فلزها، غلاف محافظ و سیمهای رابط در دقت، دوام و ایمنی سیستم نقش حیاتی دارند. انتخاب دقیق این اجزا بر اساس شرایط محیطی و کاربرد، عملکرد کلی دماسنج را بهبود میبخشد. اگر بخواهیم به طور دقیقتر اجزای دماسنج ترموکوپل را بررسی کنیم شامل موارد زیر خواهد بود:
سیمهای فلزی
یک ترموکوپل از دو سیم فلزی غیر مشابه تشکیل میشود که در یک انتها به هم متصل هستند که از یک سمت به نقطه داغ یا Hot Junction و در سمت دیگر به یک ترمومتر یا دستگاه ثبت دما متصل میشوند. برای حفاظت از سیمها، معمولاً از غلافهای فلزی یا سرامیکی استفاده میشود. جنس غلاف و سیمها تأثیر مستقیم بر دقت، طول عمر و محدوده دمایی ترموکوپل دارد.
فلزهایی که در ساخت دماسنج ترموکوپل استفاده میشوند، بر اساس مقاومت به خوردگی، پایداری حرارتی و ولتاژ ترموالکتریک انتخاب میگردند. از جمله مهمترین آلیاژها میتوان به کرومل (نیکل-کروم)، آلومل (نیکل-آلومینیوم)، کنستانتان (مس-نیکل)، پلاتین و رودیوم اشاره کرد. برای دماهای بسیار بالا، از فلزات نجیب مانند پلاتین استفاده میشود.
غلاف محافظ (Sheath) و عایقبندی
غلافهای محافظ برای ساخت دماسنج ترموکوپل میتوانند از جنس فولاد ضدزنگ، اینکونل، آلومینا و سایر مواد مقاوم در برابر دما و خوردگی باشند. این غلافها علاوه بر محافظت فیزیکی، باعث افزایش دقت اندازهگیری و کاهش نویز میشوند. استفاده از عایقهای سرامیکی در فواصل بین سیمها نیز مانع از اتصال کوتاه و کاهش دقت میگردد.
سیمهای رابط (Extension Wire)
برای انتقال سیگنال از محل ترموکوپل به تجهیزات اندازهگیری، از سیمهای رابط مخصوص استفاده میشود که باید از همان جنس سیمهای اصلی باشند یا دارای ضرایب ترموالکتریک مشابهی باشند تا دقت اندازهگیری حفظ شود. سیمهای رابط باید بهدرستی عایقبندی و محافظت شوند.

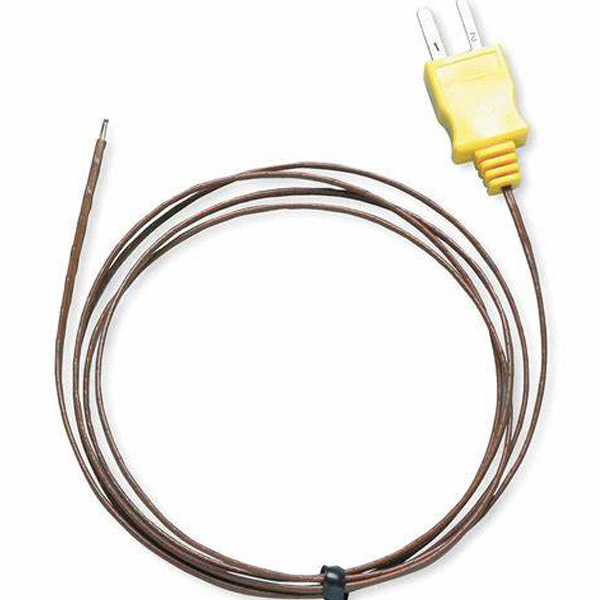

انواع دماسنج ترموکوپل
ترموکوپلها در انواع مختلف با ویژگیها و کاربردهای متفاوت عرضه میشوند. تقسیمبندی آنها به دو دسته فلز پایه و فلز نجیب بر اساس نوع آلیاژ مورد استفاده است. شناخت ویژگیهای هر نوع و انتخاب مناسبترین گزینه بر اساس دما، محیط و دقت مورد نیاز، بخش کلیدی در خرید و نصب دماسنج ترموکوپل است.
ترموکوپلهای فلز پایه
ترموکوپلهای نوع K, J, T, N, E در دسته فلز پایه قرار میگیرند. این ترموکوپلها مناسب کاربردهای عمومی و دماهای متوسط تا بالا هستند. بهطور مثال، ترموکوپل نوع K رایجترین نوع با دامنه دمایی وسیع و قیمت اقتصادی است. نوع T برای دماهای پایین و نوع N برای مقاومت بیشتر به اکسیداسیون طراحی شدهاند.
ترموکوپلهای فلز نجیب
ترموکوپلهای نوع R, S, B از فلزات گرانبها مانند پلاتین و رودیوم ساخته شده و برای دماهای بسیار بالا تا ۱۸۰۰ درجه سانتی گراد کاربرد دارند. در کل نیز این انواع در صنایع متالورژی، کورههای ذوب و تحقیقاتی با دقت و ثبات بالا مورد استفاده قرار میگیرند.
کاربردهای صنعتی دماسنج ترموکوپل
دماسنجهای ترموکوپل به دلیل قابلیت تحمل دمایی بالا و دوام در محیطهای صنعتی، در صنایع متعددی از جمله نفت و گاز، فولاد، غذایی، دارویی، خودروسازی و هوافضا مورد استفاده قرار میگیرند. انتخاب نوع مناسب ترموکوپل با توجه به کاربرد خاص، نقش مهمی در بهینهسازی عملکرد تجهیزات دارد. اگر بخواهیم این کاربردها را به طور دقیقتر بررسی کنیم، عبارتند از:
کاربرد در صنایع سنگین
در صنایع نفت و گاز، ترموکوپلها برای پایش دمای خطوط لوله، راکتورها و برجهای تقطیر استفاده میشوند. در صنعت فولاد و ریختهگری، کنترل دقیق دمای کورهها با ترموکوپلهای نوع B و R انجام میشود.
صنایع غذایی و دارویی
در فرآیندهای حساس مانند پاستوریزه کردن و استریلیزاسیون، کنترل دقیق دما با ترموکوپلهای نوع T و E اهمیت دارد. این صنایع نیاز به دقت بالا و پاسخدهی سریع دارند.
صنایع خودروسازی و هوافضا
در آزمایشهای حرارتی و کنترل موتور، ترموکوپلهای مقاوم به ارتعاش و فشار برای پایش دمای سیالات و اجزای موتور استفاده میشوند. دقت و دوام در شرایط سخت از الزامات این صنایع است.
تجهیزات آزمایشگاهی و HVAC
در آزمایشگاهها، ترموکوپلها برای ثبت دمای فرآیندها، کنترل راکتورها و آنالیز حرارتی استفاده میشوند. در سیستمهای تهویه مطبوع، ترموکوپلها دمای هوای ورودی و خروجی را ثبت میکنند.

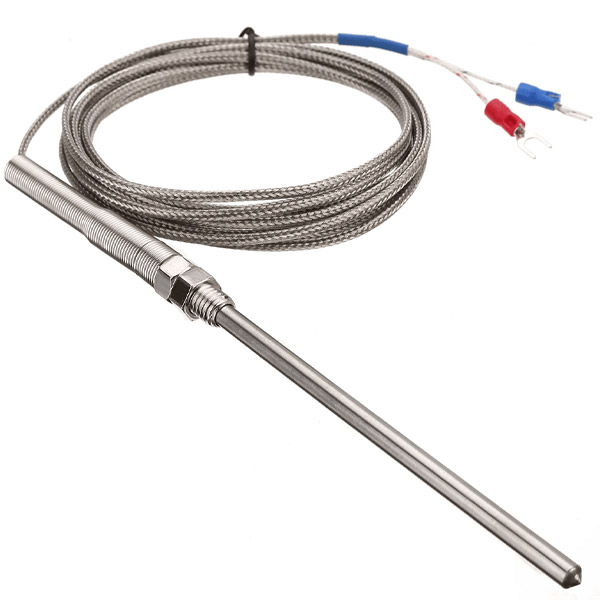

نکات مهم در هنگام خرید دماسنج ترموکوپل
خرید دماسنج ترموکوپل نیازمند بررسی دقیق فنی و شناخت کامل از نیاز فرآیند است. در نظر گرفتن دما، شرایط محیطی، نوع سیگنال، دقت مورد نیاز و سازگاری با تجهیزات، از مهمترین مواردی است که باید بررسی شود تا از صرف هزینههای اضافی و مشکلات عملکردی جلوگیری شود. نکات مهمی که برای خرید دماسنج ترموکوپل به آنها توجه داشته باشید، عبارتند از:
محدوده دمایی مورد نیاز
یکی از مهمترین نکات، بررسی دقیق محدوده دمایی فرایند مورد نظر است. باید نوع ترموکوپلی انتخاب شود که توانایی اندازهگیری دقیق در آن محدوده را داشته باشد. برای دماهای بالا نوع K یا R و برای دمای پایین نوع T مناسب است.
محیط کاری و مقاومت شیمیایی
برخی فرآیندها ممکن است در معرض مواد خورنده، فشار بالا یا ارتعاش باشند. در چنین مواردی، انتخاب غلاف مناسب و ترموکوپل مقاوم به این شرایط بسیار حیاتی است.
دقت مورد انتظار و خطای مجاز
برخی کاربردها به دقت بسیار بالایی نیاز دارند. باید به ضریب خطای ترموکوپل توجه شود و در صورت نیاز از ترموکوپلهای کلاس 1 یا با گواهی کالیبراسیون دقیق استفاده گردد.
سازگاری با تجهیزات اندازهگیری
دماسنج ترموکوپل باید با تجهیزات اندازهگیری موجود (ترمومترها، کنترلرها) سازگار باشد. بررسی ورودیهای سیستم و نوع سیگنال مورد نیاز ضروری است.
کالیبراسیون و استانداردها
کالیبراسیون دماسنج ترموکوپل فرآیندی است برای سنجش دقت و صحت عملکرد آن از طریق مقایسه با مرجعهای دمایی معتبر. با گذشت زمان و تحت تأثیر شرایط کاری مانند دمای بالا یا خوردگی، خروجی ترموکوپلها ممکن است دچار انحراف شود؛ بنابراین برای جلوگیری از خطا در اندازهگیری، انجام کالیبراسیون دورهای ضروری است.
استانداردهای بینالمللی مانند IEC 60584 وANSI/ASTM E230 بهطور دقیق محدوده دمایی، مقادیر ولتاژ ترموالکتریک و میزان خطای مجاز انواع ترموکوپل را مشخص کردهاند. بر اساس این استانداردها، ترموکوپلها در کلاسهای دقت مختلف، مثلاً Class 1 و Class 2 دستهبندی میشوند و کالیبراسیون باید بر مبنای همین طبقهبندی انجام شود.
روشهای متداول کالیبراسیون شامل کالیبراسیون مقایسهای با ترموکوپل مرجع و کالیبراسیون نقطهای با استفاده از نقاط دمایی ثابت مانند نقطه ذوب فلزات است. در صنایع حساس، کالیبراسیون معمولاً بهصورت سالانه یا حتی دورههای کوتاهتر انجام میشود تا از دقت اندازهگیری اطمینان حاصل گردد.
در پایان فرآیند، دریافت گواهی معتبر کالیبراسیون از آزمایشگاههای تاییدشده مثلاً آزمایشگاه دارای استاندارد ISO/IEC 17025 اهمیت زیادی دارد، بهویژه در صنایعی که رعایت الزامات کیفیت و مستندسازی الزامی است. این گواهی، اطلاعات دقیق خطا، تاریخ کالیبراسیون و تجهیزات مرجع را شامل میشود.
نتیجه گیری
انواع دماسنج ترموکوپل ابزارهایی کلیدی در صنایع هستند که با ساختاری ساده ولی علمی، قابلیت اندازهگیری دقیق دما در گسترهای وسیع را فراهم میکنند. انتخاب صحیح، نصب استاندارد و نگهداری مناسب، عملکرد دقیق این تجهیزات را در بلندمدت تضمین میکند. بهرهگیری از منابع معتبر و مشاوره تخصصی هنگام خرید ترموکوپل، منجر به بهینهسازی هزینه و افزایش بهرهوری در فرآیندهای صنعتی خواهد شد.
