ترموکوپل نوع R از دقیق ترین انواع ترموکوپل می باشد که در صنایع با دماها و حرارت بسیار زیاد مثل پتروشیمی و صنایع ساخت شیشه کاربرد فراوان دارد. همانطور که میدانید ترموکوپل ها از جمله مهم ترین و پرکاربردترین ادوات اندازه گیری حرارت و دما در پروژه های صنعتی میباشند.
انواع ترموکوپل به دلیل مقاومت زیاد، دقت بالا و ساختار ساده ای که دارند، در صنایع مختلف دارای جایگاه ویژه ای هستند. در ادامه این مطلب به بررسی ساختار و کاربرد این نوع ترموکوپل می پردازیم و نکات مهم برای خرید آن را عنوان می نماییم.

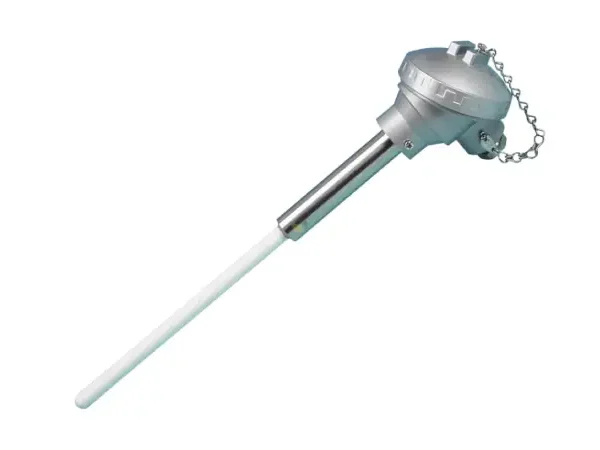

ساختار ترموکوپل تیپ R
همانطور که اشاره شد ترموکوپل نوع R، از جمله دقیق ترین تجهیزات اندازه گیری دما است که مقاومت بالایی در شرایط سخت دارد. به همین دلیل یکی از بهترین گزینه ها برای بکارگیری در محیط های حساس با حرارت بسیار بالا می باشد. به دلیل استفاده از فلزات گران بها در ساخت این ترموکوپل قیمت بیشتری نسبت به دیگر ادوات اندازه گیری دما دارد.
دقت بالا در اندازه گیری دما، از مهم ترین ویژگی های ترموکوپل نوع R است. در ساختار این نوع ترموکوپل، از ترکیب فلزات پلاتینیوم و رودیوم استفاده میگردد. استفاده از این دو فلز، سبب شده که این ابزار دقت بالایی در اندازه گیری حرارت داشته باشد.
همچنین دارای طول عمر بالایی است و در برابر اکسیداسیون و خوردگی مقاومت زیادی دارد. ترموکوپل های نوع R کاربردهای فراوانی در صنایع مختلف دارند و تا محدوده دمایی ۱۶۰۰ درجه سانتیگراد (تقریبا همانند ترموکوپل نوع s) قابل استفاده میباشند.
کاربردهای ترموکوپل نوع R
از ویژگی های اصلی ترموکوپل تیپ R میتوان به دقت بسیار بالا و مقاومت مطلوب در دماهای زیاد اشاره کرد. این نوع با ویژگی های منحصر به فردی که دارد در صنایع مختلفی که به اندازه گیری دقیق دما در شرایط بسیار سخت نیاز دارند، بسیار کاربردی است و نقش کلیدی دارد. از این مدل به طور ویژه در صنایعی چون تولید شیشه و فولاد، مراکز تحقیقاتی، آزمایشگاه ها و… استفاده می شود. از کاربرد های اصلی ترموکوپل های تیپ R می توان به موارد زیر اشاره کرد:
- صنایع شیشه و فولاد: همانطور که می دانید کنترل دما از موارد مهم و کلیدی در کوره های ذوب و سایر مراحل تولید فولاد و شیشه به حساب می آید. به همین جهت از ترموکوپل نوع R در این صنایع بسیار استفاده می شود.
- آزمایشگاه و مراکز تحقیقاتی: برای اندازه گیری دقیق دما در آزمایش های مختلف و تحقیقات روی مواد به ویژه در محیط های آزمایشگاهی سخت از این نوع ترموکوپل استفاده می شود.
- صنایع متالوژی: ترموکوپل تیپ R برای کنترل دما در فرآیند های حرارتی تولید فلزات به کار برده می شود.
- صنایع هوافضا: از دیگر کاربرد های این ترموکوپل میتوان به اندازهگیری دمای موتور های جت و دیگر تجهیزات حرارتی در صنایع هوافضا اشاره کرد.
نکات خرید ترموکوپل نوع R
همانطور که پیش تر نیز به آن اشاره کردیم، ترموکوپل نوع R دقت بسیار بالایی دارد و این ویژگی تا حد زیادی به قطر سیم، طول کابل، جنس غلاف و به طور کلی به ویژگی ها و ساختار آن بستگی دارد بنابراین برای خرید ترموکوپل صنعتی با کیفیت و دقیق باید به نکات زیر توجه کنید:
- جنس سیم: در ساخت این نوع ترموکوپل از فلزاتی مثل پلاتین و رودیم استفاده میشود و بهتر است از تامین کنندگان معتبری که اصالت و خلوص فلزات را تضمین میکنند، خریداری کنید زیرا برندهای نامعتبر و تقلبی که در ساخت محصولات از مواد بی کیفیت و ناخالص استفاده میکنند هم در بازار زیاد است.
- کیفیت غلاف محافظ: معمولا کارشناسان برای دماهای بالا، غلاف هایی از جنس آلومینا یا تانتالیوم را پیشنهاد میدهند. این نوع غلاف ها به خوبی از بدنه محافظت میکنند و عمر مفید ترموکوپل را افزایش می دهند.
- انتخاب طول و قطر مناسب: ترموکوپل تیپ R بسته به کاربرد و کارایی خود طول و ضخامت مختلفی دارد. برای کوره های صنعتی معمولا طول بیشتری مورد نیاز است.
- دقت کالیبراسیون: ترموکوپل های استاندارد دارای گواهی کالیبراسیون معتبر هستند. به عنوان مثال اغلب دارای گواهی 230 ASTM E یا 60584 IEC هستند.
- میزان تحمل محیطی: در شرایط سخت مانند محیط های دارای گازهای خورنده یا شوک حرارتی بالا، باید از ترموکوپل هایی که پوشش استاندارد و ضد خوردگی دارند، استفاده شود.
مزایا و معایب ترموکوپل تیپ R
مزایا و معایب این محصول را میتوان به طور کلی در موارد زیر خلاصه کرد:
مزایا:
- پایداری بسیار بالا در دماهای بالا و دقت در هنگام دادهبرداری
- قابل استفاده در دماهای 0 تا 1580 درجه سانتیگراد
- جداول بروز تر برای تبدیل ولتاژ به دما
- دوام بالا به نسبت دیگر ترموکوپلها
معایب:
- قیمت بالاتر
- حساس در برابر ضربه
- عدم امکان اندازهگیری دمای منفی
رنج اندازهگیری دما توسط ترموکوپل R چقدر است؟
از آنجا که ترموکوپل محصولی است که با توجه به آلیاژهای متفاوت بکار رفته در سیمهای آن دما را اندازهگیری میکند، در نتیجه عامل اصلی رنج دما را آلیاژها تعیین مینمایند. استفاده از پلاتین با خلوص بالا در ترموکوپل نوع R، امکان اندازهگیری دمای بالاتر را فراهم میآورد.

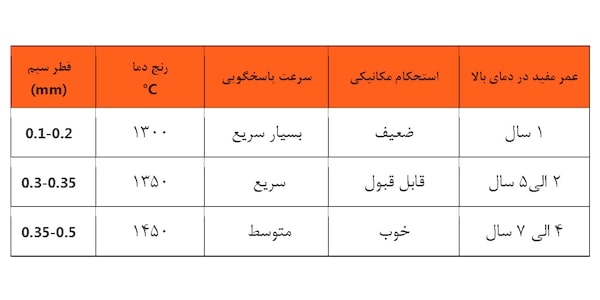

این ترموکوپلها توانایی اندازهگیری دما از 0 سانتیگراد تا 1580 سانتیگراد را دارد (حدودا از 32 تا 2700 درجه فارنهایت) . این رنج دما بستگی به قطر مغزی استفاده شده در تولید دارد.
بهترین راه انتخاب یک محصول با کیفیت و عالی
اگر شما هم در انتخاب محصول مناسب و با کیفیت به مشکل خورده اید و همچنین نیاز به دریافت مشاوره دارید، تنها کافیست با کارشناسان ما در ارتباط باشید و هر چالشی که دارید را با ما به اشتراک بگذارید.
سوالات متداول
محدوده اندازهگیری دمای ترموکوپل تیپ R چقدر است؟
ترموکوپل تیپ R معمولاً توانایی اندازهگیری دما از 0 تا حدود 1580 درجه سانتیگراد را دارد. این محدوده بسته به قطر مغزی و نوع غلاف میتواند کمی متفاوت باشد.
ترموکوپل تیپ R در چه صنایعی کاربرد دارد؟
این نوع ترموکوپل به دلیل مقاومت حرارتی عالی، در صنایع زیر کاربرد فراوان دارد:
- صنعت شیشه و فولاد
- متالورژی و ریختهگری
- صنایع پتروشیمی
- هوافضا
- آزمایشگاهها و مراکز تحقیقاتی
- فرایندهای حرارتی با دمای بسیار زیاد
هنگام خرید ترموکوپل نوع R به چه نکاتی باید توجه کرد؟
برای تهیه یک محصول باکیفیت، باید به موارد زیر توجه نمود:
- خلوص و اصالت فلزات مصرفی
- نوع و جنس غلاف
- قطر و طول مناسب برای کاربرد
- وجود گواهی کالیبراسیون معتبر
- شرایط کاری محیط (گازهای خورنده، شوک حرارتی و …)
